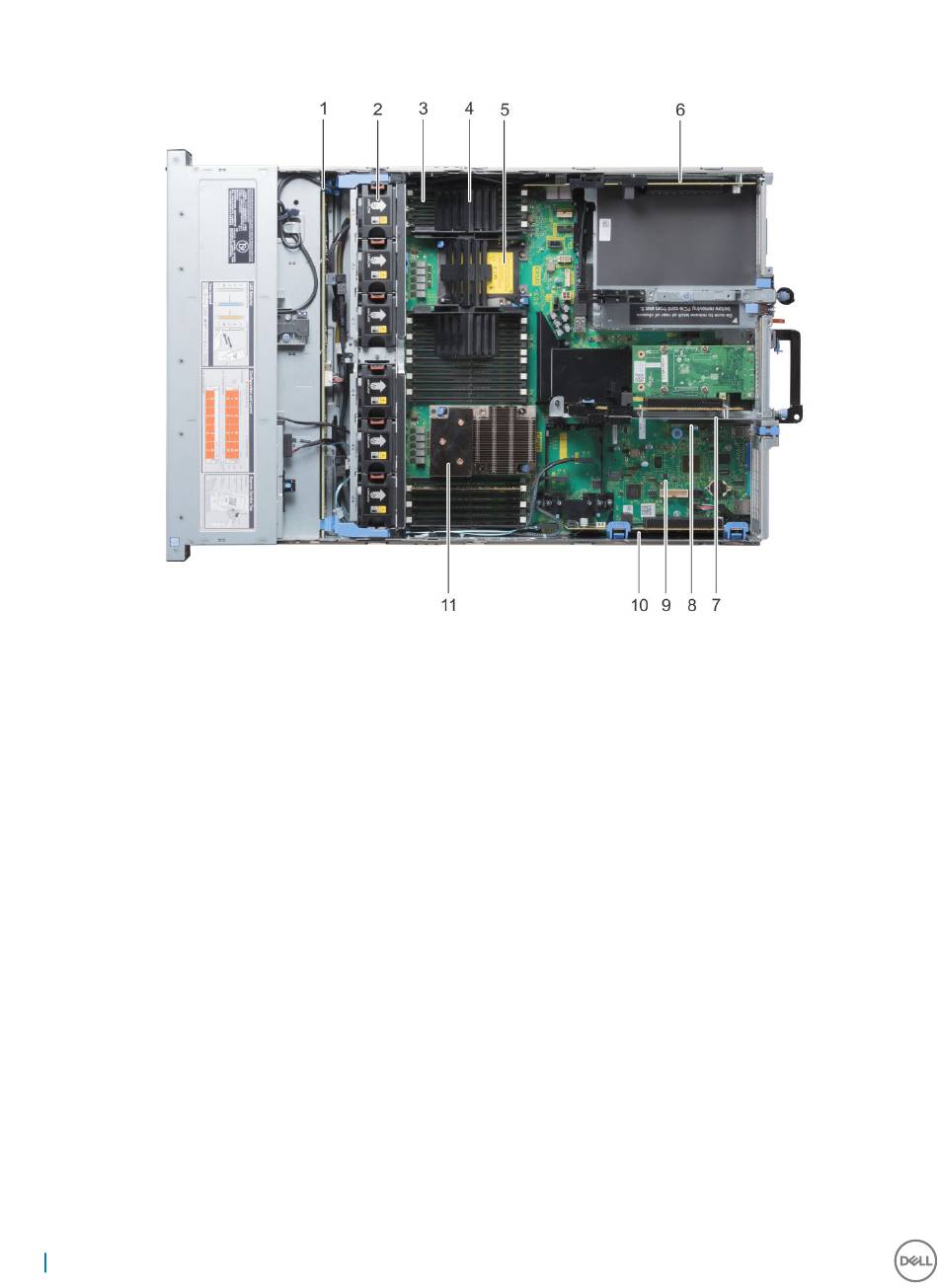

Figura 1. Vista interior del chasis
1
Plano posterior de la unidad de disco duro
2
ventilador de refrigeración (6) en el ensamblaje del ventilador de refrigeración
3
zócalos del módulo DIMM
4
módulo DIMM de relleno de la CPU
5
CPU 2
6
soporte vertical para tarjetas de expansión 3A
7
soporte vertical para tarjetas de expansión 2A
8
Conector vFlash
9
la placa base
10
soporte vertical para tarjetas de expansión 1C
11
CPU 1
Panel LCD
El panel LCD proporciona información del sistema y mensajes de estado y de error para indicar si el sistema funciona correctamente o si
requiere atención. El panel LCD se puede usar para configurar o ver la dirección IP de la iDRAC del sistema. Para obtener más información
sobre los mensajes de error, consulte Dell Event and Error Messages Reference Guide (Guía de referencia de los mensajes de error y
eventos de Dell) en Dell.com/openmanagemanuals > OpenManage software.
10
Vista del chasis
