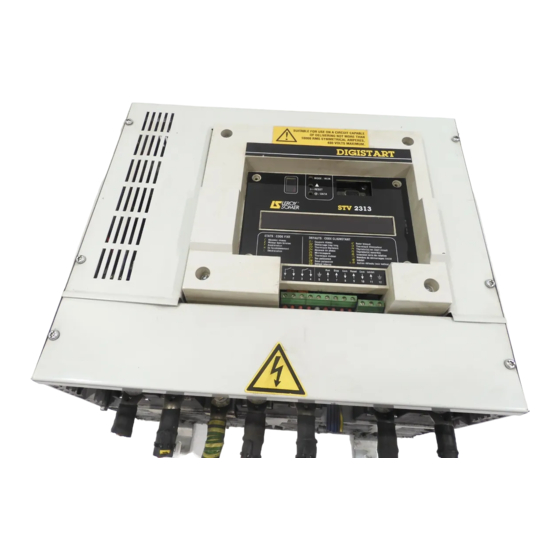

- Página 1 Réf. 1735 - 4.33 / c - 10.98 Memoria RAM Memoria EPROM Microprocesador Memoria EEPROM tínua DIGISTART STV 2313 Controlador electrónico Instalación y mantenimiento...
- Página 2 ATENCIÓN Por razones de seguridad para personas y bienes, LEROY-SOMER prohibe utilizar el DIGISTART STV 2313 para eleva- ción. Para la seguridad del usuario, este arrancador electrónico debe ir conectado a una puesta a tierra reglamentaria (borna B ).
- Página 3 Controlador electrónico DIGISTART STV 2313 INSTRUCCIONES DE SECURIDAD Y DE EMPLEO RELATIVAS A LOS ARRANCADORES ELECTRÓNICOS (conformes a la Directiva de Baja Tensión 73/23/CEE modificada 93/68/CEE) • En las presentes instrucciones, este símbolo 4 - Instalación identifica a avisos relativos a las consecuen- La instalación y refrigeración de los equipos deben res-...
- Página 4 DIGISTART STV 2313 PREAMBULO El esquema de abajo describe la puesta en servicio del DIGISTART STV 2313 de tecnología numérica. Les pro- porciona el conjunto de los procedimientos a ejecutar cuando Vd tiene que operar sobre el controlador y presenta la distintas posibilidades de extensiones.
-
Página 5: Tabla De Contenido
Controlador electrónico DIGISTART STV 2313 SUMARIO Páginas 1 - INFORMACIONES GENERALES 1.1 - Principio general de funcionamiento ............. 6 a 8 1.2 - Definición general del DIGISTART ............1.3 - Características generales ..............1.4 - Dimensiones y masas ................10 a 12 2 - INSTALACION MECANICA 2.1 - Verificación en la entrega ............... -
Página 6: Informaciones Generales
Controlador electrónico DIGISTART STV 2313 1 - INFORMACIONES GENERALES 1.1 - Principio general de funcionamiento DIGISTART es un sistema electrónico multifuncio- Varias opciones permiten extender las posibilidades de funcionamiento del DIGISTART. nescon microprocesador 16 bits, que se utiliza con to- dos los motores asíncronos trifásicos de jaula. -
Página 7: Descripción Funcional
Calibres 37 a 86 1.1.3 - Descripción funcional El módulo de control contiene una carta soportando El DIGISTART STV 2313 se compone de : principalmente : - 1 módulo de potencia que depende del calibre, - el terminal de conexión del mando a distancia, - 1 módulo de control común a toda la gama. -
Página 8: Esquema Sinóptico
Controlador electrónico DIGISTART STV 2313 1.1.4 - Esquema sinóptico T1/U T2/V T3/W 400V Imagen intensidad 230V Sincro Alimentación Mando & Tiristores Parametraje Memoria RAM Memoria EPROM Microprocesador Interface Memoria RS 485 EEPROM Entradas / Salidas RetornoVelocidad Inyección Corriente Contínua Relé... -
Página 9: Definición General Del Digistart
Controlador electrónico DIGISTART STV 2313 1.2 - Definición general del DIGISTART Ejemplo : STV 2313 - 14 60 • 60 = Código calibre de la intensidad, con • STV 2313 = DIGISTART - 37 = 37A • 14 = Código tensión de la red, con... -
Página 10: Dimensiones Y Masas
Controlador electrónico DIGISTART STV 2313 1.4 - Dimensiones y masas 1.4.1 - Dimensiones de los DIGISTART • STV 2313 : 37, 60, 86. • STV 2313 : 145, 211, 250. P3=P6... - Página 11 Controlador electrónico DIGISTART STV 2313 • STV 2313 : 365, 530, 700, 900. P3=P6...
-
Página 12: Tabla De Dimensiones (Cotas En Mm) Y Masas
Controlador electrónico DIGISTART STV 2313 1.4.2 - Tabla de dimensiones (cotas en mm) y masas Calibre STV 2313 Fijaciones tornilloØ Cotas máximas Terminal de mando Conexiones Potencia L1, L2, L3 Conexiones Potencia Motor T1/U, T2/V, T3/W Conexiones Alimentación Elec. de control... -
Página 13: Instalacion Mecanica
Controlador electrónico DIGISTART STV 2313 2 - INSTALACION MECANICA - Prever un espacio suficiente alrededor del DIGISTART para facilitar las conexiones. • Es responsibilidad del propietario o del - Cuando el DIGISTART está instalado en un armario, usuario asegurar que la instalación, explota- controlar que la ventilación sea suficiente para que las... -
Página 14: Conexiones
Controlador electrónico DIGISTART STV 2313 3 - CONEXIONES 3.1 - Recomendaciones generales - No conectar condensadores de potencia entre el DI- • Todos los trabajos de conexión deben GISTART y el motor. realizarse según las leyes vigentes en el país - Para conectar el terminal de mando usar hilos blinda- que está... -
Página 15: Conexión De La Potencia
Controlador electrónico DIGISTART STV 2313 3.2.3 - DIGISTART de 365 a 900 3.3 - Conexión de la potencia • Es responsabilidad del usuario efectuar la conexión y la protección del DIGISTART conforme a la legislación y de las normas vigentes en el cual se utilice. -
Página 16: Puente De Preselección
Controlador electrónico DIGISTART STV 2313 3.3.4 - Definición de los fusibles ultrarrápidos 3.4.3 - Puente de preselección - La electrónica, aunque permite tiempos de respuesta Para los calibres 37, 60 et 86, es necesario después de muy rápidos, no permite proteger los tiristores contra cablear la borna prevista para ello, colocar el puente de cortocircuitos. -
Página 17: Conexión Del Mando A Distancia
Controlador electrónico DIGISTART STV 2313 3.5 - Conexión del mando a distancia 3.5.1 - Localización y descripción del terminal Ese terminal se ubica en la parte inferior del módulo de control. Se compone de 12 bornas de tornillo compatibles con cables multihilos de una sección máxima de 2,5 mm... -
Página 18: Conexión Stándard
Controlador electrónico DIGISTART STV 2313 3.6 - Conexión stándard 3.6.1 - Esquema stándard Para alimentar un motor en una red de 400V con mando Marcha/Parada por impulsos. Potencia Seguridad exterior Parada Mando a distancia emerg. aconsejado Puesta bajo tensión 3 contactos... -
Página 19: Conexiones Particulares
Controlador electrónico DIGISTART STV 2313 3.7 - Conexiones particulares 3.7.1 - Ejemplos usuales ALTERNATIVAS COMENTARIOS Utilización de un disyuntor con mando manual (o de un interruptor con fusibles) Potencia - Utilizando un disyuntor o un interruptor con fusibles que tengan una potencia de corte suficiente, se puede no uti- lizar contactor. -
Página 20: Otras Conexiones
Controlador electrónico DIGISTART STV 2313 ALTERNATIVAS COMENTARIOS Mando de Marcha / Parada por un contacto automantenido - Conectar las bornas 6 y 8 del módulo de control. DIGISTART STV 2313 - Utilizar las bornas 7 y 8 para dar la orden de marcha (KA cerrado = marcha). -
Página 21: Immunidad Y Emisiones
Cables de mando y control Nivel 3 (industrial) Cables de potencia Nivel 3 (industrial) 3.8.2 -Emisiones conducidas e irradiadas Respetando las precauciones de cableado, los DIGISTART STV 2313 son conformes a las normas de emisiones conducidas. Norma Emisiones Nivel EN 55011 Conducidas sobre red de energía de 150 kHz a 30 MHz Conforme clase A... -
Página 22: Puesta En Servicio
Controlador electrónico DIGISTART STV 2313 4 - PUESTA EN SERVICIO 4.1 - Principio de reglaje - A cada función o parámetro de reglaje le corresponde • Los DIGISTART utilizan un software ajustado un número denominado destino. mediante parámetros. • El nivel de prestaciones alcanzado depende Ejemplo: In motor = destino n°1 = A1... -
Página 23: Identificación De Los Estados
Controlador electrónico DIGISTART STV 2313 4.3 - Identificación de los estados Se identifican los distintos estados de funcionamiento gracias a las indicaciones combinadas del visualizador 7 segmentos y del punto luminoso, según la tabla siguiente: Estado visualizador Estado del punto... - Página 24 Controlador electrónico DIGISTART STV 2313 A6 : Duración máxima del arranque Nota : El contacto del relé K2 está abierto cuando el - Cuando se da la orden de marcha, al no estar termina- DIGISTART está fuera de tensión. do el arranque después del tiempo dado, el DIGISTART El estado de los relés cuando disparan las alarmas de...
-
Página 25: Tabla De Parametraje
Controlador electrónico DIGISTART STV 2313 AU : Visualización en funcionamiento Código Fase de funcionamiento Permite visualizar durante el funcionamiento, las posibili- DIGISTART sin tensión de potencia dades siguientes : DIGISTART bajo tensión - Intensidad absorbida: Se expresa en % de In /10. -
Página 26: Ejemplos De Utilización
Controlador electrónico DIGISTART STV 2313 4.5.3 - Ejemplos de utilización Ejemplo 1 : En el valor de destino A1 (intensidad nominal motor) deseamos regular un 85% : intensidad nominal motor el código correspondiente que programar es: 7. Ejemplo 2 : En el valor de destino A4 (intensidad límite), deseamos regular un 300% :... -
Página 27: Modo Operatorio
Controlador electrónico DIGISTART STV 2313 4.5.4 - Modo operatorio Viene definido en el ejemplo siguiente: Acción so- Fase bre la tecla Visualizado Comentarios Puesta bajo tensión Al ponerlo bajo tensión, se visualiza el estado del del módulo de control DIGISTART en modo lectura. -
Página 28: Puesta De La Potencia Bajo Tensión
Controlador electrónico DIGISTART STV 2313 4.6 - Puesta de la potencia bajo tensión - Al terminarse esa secuencia, una t indica que estamos con los " ajustes fábrica". • Recolocar las protecciones Después de restablecer los ajustes de fábrica, es preciso cortar la alimentación electrónica del DIGIS-... -
Página 29: Controlador Electrónico
Controlador electrónico DIGISTART STV 2313 5 - DEFECTOS / DIAGNOSTICOS 5.1.5 - En el ralentizado • Incidente 11 : Tras haber fijado el tiempo de decelera- 5.1 - Anomalias de funcionamiento ción al máximo, no se logra un resultado satisfactorio. -
Página 30: Listado, Codificación Y Causas De Los Defectos
Controlador electrónico DIGISTART STV 2313 5.3 - Listado, codificación y causas de los defectos Antes de efectuar cualquier reglaje, controlar que la causa de los defectos no sea exterior al DIGISTART. Código defecto Definición del defecto Probable origen del incidente Comprobaciones a efectuar •... - Página 31 Controlador electrónico DIGISTART STV 2313 Listado, codificación y causas de los defectos (continuación) Código defecto Definición del defecto Probable origen del incidente Comprobaciones a efectuar • El orden de las fases más arriba del • Cruzar dos fases más arriba del...
-
Página 32: Mantenimiento
Controlador electrónico DIGISTART STV 2313 6 - MANTENIMIENTO • Todas las operaciones relativas a la instalación, puesta en servicio y mantenimiento deben ser realizadas por personal cualificado y debidamente autorizado. • No proceder a ninguna intervención sin haber abierto y enclavado mecánicamente las alimentaciones del DI- GISTART y esperado 1 minuto a que se descarguen los condensadores. - Página 33 Controlador electrónico DIGISTART STV 2313 6.2.2 - DIGISTART del 365A al 900A Definición / Calibres Tarjeta de control (todos calibres) PEF480NA000 Tarjeta de potencia PEF486NA100 (tensión cód. 14) Tarjeta de potencia PEF486NA200 (tensión cód. 16) Bloque alimención (230V - 400V) PEF486NB000 Fusible bloque alimentación...
-
Página 34: Opciones Del Digistart
Controlador electrónico DIGISTART STV 2313 7 - OPCIONES DEL DIGISTART • Todos los módulos opcionales deben estar obligatoriamente colocados en su sitio o reti- rados y el DIGISTART sin tensión y aislado. - Los módulos de las opciones se pueden acumular. -
Página 35: Módulo " Entradas / Salidas " Es - Start
Controlador electrónico DIGISTART STV 2313 7.2 - Módulo " Entradas / Salidas " ES - START 7.2.4 - Entradas CTP • Permite conectar hasta 6 sondas. - 2 entradas lógicas, - 2 salidas lógicas,, 7.2.5 - Salidas analógicas - 1 entrada analógica, •... -
Página 36: Fusibles De Potencia Ur - Start
DIGISTART STV 2313 7.5 - Fusibles de potencia UR - START 7.9 - Otras opciones LEROY-SOMER, en colaboración con los suministrado- - Versión IP53, res de tiristores y de fusibles de potencia, les propone - Kit de derivación para los calibres de 365 a 900 una gama de kit de fusibles particularmente adaptada (en caso de cortocircuito del puente de potencia). -
Página 37: Recapitulativo De Los Reglajes
Controlador electrónico DIGISTART STV 2313 8 - RECAPITULATIVO DE LOS REGLAJES Tipo de DIGISTART : N° de DIGISTART : Puesta en servicio el: Referencia máquina : Ajuste Su reglaje Su reglaje Su reglaje Su reglaje Definición fábrica Intensidad nominal 100%... - Página 38 Notas...
- Página 39 Notas...
