Manuales relacionados para SHOWTEC Net-2/3 Pocket
Resumen de contenidos para SHOWTEC Net-2/3 Pocket
- Página 1 MANUAL ESPAÑOL Net-2/3 Pocket Código de pedido: 50807 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Países Bajos...
-
Página 2: Tabla De Contenido
Instalación ..................................7 Instalación y funcionamiento ............................8 Configuración ................................8 Configuración de la unidad Net-2/3 Pocket con un ordenador portátil/de sobremesa ......8 Configuración de la unidad Net-2/3 Pocket con un controlador de iluminación ........9 Conexión a una red ..............................10 Ajustes de Art-Net ..............................10... -
Página 3: Advertencia
Su envío incluye: ● Showtec Net-2/3 Pocket ● Adaptador de alimentación de CA ● Manual del usuario Instrucciones de seguridad Todas las personas que tomen parte en la instalación, funcionamiento y mantenimiento de este... -
Página 4: Importante
No deje la unidad desatendida durante su funcionamiento. ● El usuario es el responsable de colocar y operar la unidad Net-2/3 Pocket correctamente. El fabricante no aceptará responsabilidad por los daños provocados por el uso indebido o la instalación incorrecta de este dispositivo. -
Página 5: Normas Para El Funcionamiento
Net-2/3 Pocket Normas para el funcionamiento ● Este dispositivo no está diseñado para funcionar de forma permanente. La realización de pausas regulares en el funcionamiento garantizará que pueda disfrutar de su dispositivo durante mucho tiempo sin defectos. ● No se debe nunca superar la temperatura ambiente máxima ta = 40° C. -
Página 6: Procedimiento De Devolución
Net-2/3 Pocket Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA). -
Página 7: Descripción Del Dispositivo
Art-Net o sACN en DMX-512 y viceversa. Permite la transmisión de un máximo de 1024 canales DMX a través de un único cable de Ethernet. La unidad Net-2/3 Pocket se puede configurar de forma remota a través de una interfaz web y puede recibir alimentación utilizando la tecnología PoE (alimentación a través del Ethernet). -

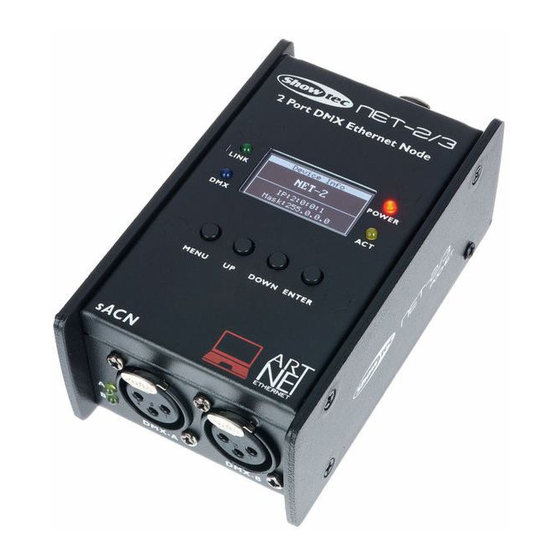

Página 8: Vista Frontal
14) Indicador LED Activity (actividad). Este indicador se ilumina cuando hay actividad de red. Instalación Retire todo el embalaje de la unidad Net-2/3 Pocket. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte la unidad Net-2/3 Pocket a una toma de corriente a través del adaptador de alimentación de CA suministrado. -
Página 9: Instalación Y Funcionamiento
Configuración Configuración de la unidad Net-2/3 Pocket con un ordenador portátil/de sobremesa 01) Conecte la unidad Net-2/3 Pocket a las entradas de los dispositivos utilizando un cable XLR de 3 clavijas. 02) Conecte la unidad Net-2/3 Pocket a una red utilizando un cable CAT5/CAT6. -
Página 10: Configuración De La Unidad Net-2/3 Pocket Con Un Controlador De Iluminación
Net-2/3 Pocket Configuración de la unidad Net-2/3 Pocket con un controlador de iluminación 01) Conecte la unidad Net-2/3 Pocket a las entradas de los dispositivos utilizando un cable XLR de 3 clavijas. 02) Conecte la unidad Net-2/3 Pocket a una red utilizando un cable CAT5/CAT6. -
Página 11: Conexión A Una Red
Net-2/3 Pocket Conexión a una red Ajustes de Art-Net 01) Conecte la toma de Ethernet del dispositivo a un conmutador de red utilizando un cable CAT5/CAT6. 02) Establezca la dirección IP de su ordenador/controlador de iluminación en 2.x.x.x o 10.x.x.x, en función de la configuración de Art-Net. -
Página 12: Interconexión De Dispositivos
Net-2/3 Pocket Interconexión de dispositivos Será necesario un cable de interconexión de datos en serie para reproducir espectáculos de iluminación de uno o más dispositivos mediante un controlador DMX-512 o para reproducir espectáculos de dos o más dispositivos sincronizados funcionando en modo maestro-esclavo. El número combinado de canales que requieren todos los dispositivos de una conexión de datos en serie determina el número... -
Página 13: Funcionamiento
Net-2/3 Pocket Funcionamiento La unidad Net-2/3 Pocket se puede configurar para que convierta señales DMX en Art-Net o sACN y viceversa. Las siguientes opciones de configuración son posibles: ● Convertir Art-Net/sACN a 2 x salidas DMX ● Convertir 2 x entradas DMX a Art-Net/sACN ●... -
Página 14: Menú De Estado
Net-2/3 Pocket ● El botón UP funcionará como el botón DOWN y viceversa. Menú de estado Durante la puesta en marcha del dispositivo en la pantalla OLED se mostrará el menú de estado. El menú de estado proporciona información sobre el dispositivo y los ajustes de los 2 puertos. -
Página 15: Vista General Del Menú Principal
Net-2/3 Pocket Vista general del menú principal Código de pedido: 50807... -
Página 16: Opciones Del Menú Principal
Net-2/3 Pocket Opciones del menú principal El menú principal cuenta con las siguientes opciones: ● Pulse los botones UP y DOWN para desplazarse por las opciones del menú principal. ● Pulse el botón ENTER para abrir el submenú. ● Pulse el botón ENTER para regresar al menú principal. -
Página 17: Establecer Máscara De Red
Net-2/3 Pocket 2.1 DHCP IP Si elige la opción DHCP IP la dirección IP del dispositivo será generada automáticamente por el servidor de red. 2.2 Manual IP Sirve para configurar la dirección IP del dispositivo manualmente: 01) Pulse los botones UP y DOWN para mover el cursor hacia la izquierda o derecha de la pantalla respectivamente. -
Página 18: Establecer Puerto Dmx
DMX se ha ajustado en HTP o LTP. 8. RESEND: la unidad Net-2/3 Pocket puede enviar la señal intercalada de vuelta a la red como un nuevo universo. Este ajuste determina qué universo se volverá a transmitir a la red. Esta función está... -
Página 19: Establecer Orientación De La Pantalla
Net-2/3 Pocket 5. Establecer orientación de la pantalla En este menú puede establecer la orientación de la pantalla OLED y la cantidad de tiempo que la retroiluminación permanecerá encendida tras pulsar un botón por última vez en el panel de control. -
Página 20: Configuración De Los Ajustes A Través De Un Navegador Web
02) Configure la dirección de red del ordenador portátil/de sobremesa en el rango correcto (IP 2.x.x.x o 10.x.x.x y subred 255.0.0.0). 03) Abra su navegador web e introduzca la dirección IP de la unidad Net-2/3 Pocket en la barra de direcciones. Podrá encontrar la dirección IP actual del dispositivo en el menú de estado de la pantalla OLED del dispositivo (véase la sección Menú... -
Página 21: Cómo Cambiar La Contraseña
03) Haga clic en Apply para guardar los cambios. Actualización del firmware El firmware de la unidad Net-2/3 Pocket puede actualizarse a través de la interfaz web. Puede descargar la actualización a través de la página de producto en www.Showtec.info. - Página 22 CA esté enchufado correctamente a la toma de corriente y al conector de entrada de CC de la unidad Net-2/3 Pocket. Revise que la salida de alimentación de CA La corriente no llega al dispositivo. funcione y suministre la tensión (los indicadores POWER están...
-
Página 23: Especificaciones Del Producto
Net-2/3 Pocket Especificaciones del producto Modelo: Showtec Net-2/3 Pocket Voltaje de entrada: 12 V CC, 500 mA Consumo de energía: Medidas: 115 x 67 x 44 mm (largo x ancho x alto) Peso: 0,3 kg Funcionamiento y programación Clavija Output (salida) de señal:... - Página 24 Net-2/3 Pocket El diseño y las especificaciones del producto están sujetos a cambios sin previa notificación. Sitio Web: www.Showtec.info Correo electrónico: service@highlite.com Código de pedido: 50807...
- Página 25 ©2019 Showtec...
