Manuales relacionados para SHOWTEC Creator Compact
Resumen de contenidos para SHOWTEC Creator Compact
- Página 1 MANUAL Español Creator Compact Código de pedido: 50729 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Países Bajos...
-
Página 2: Tabla De Contenido
Creator Compact Índice 1. Vista general .................................. 2 1.1 Características ................................ 2 2. Instalación ..................................3 2.1 Desembalaje ................................3 2.2 Instrucciones de seguridad ..........................3 3 Funcionamiento ................................7 3.1 Panel frontal ................................7 3.2 Área de dispositivos de iluminación ........................8 3.3 Área de reproducción ............................ -
Página 3: Vista General
Con la incorporación de efectos de forma predefinidos de círculo de giro panorámico/inclinación, arco iris RGB y onda de regulación del haz de luz, el controlador DMX Creator Compact puede controlar hasta 32 dispositivos de iluminación de 12 canales cada uno. Asimismo, se pueden ejecutar simultáneamente 12 reproducciones y 5 formas predefinidas. -
Página 4: Instalación
Creator Compact 2. Instalación EN INTERÉS DE SU PROPIA SEGURIDAD, LEA ESTE MANUAL DETENIDAMENTE ANTES DE PONER EL DISPOSITIVO EN MARCHA POR PRIMERA VEZ 2.1 Desembalaje Inmediatamente después de haber recibido este producto, abra con cuidado la caja y compruebe el contenido para asegurarse de que todos los componentes estén presentes y que se hayan recibido en... - Página 5 Deje pasar un tiempo para que la lámpara se enfríe antes de reemplazarla. El usuario es el responsable de colocar y utilizar la unidad Creator Compact correctamente. El fabricante no aceptará responsabilidad por los daños provocados por el uso indebido o la instalación incorrecta de este dispositivo.
-
Página 6: Normas Para El Funcionamiento
Creator Compact Normas para el funcionamiento Este dispositivo no está diseñado para funcionar de forma permanente. La realización de pausas regulares en el funcionamiento garantizará que pueda disfrutar de su dispositivo durante mucho tiempo sin defectos. La distancia mínima entre la proyección de luz y la superficie que vaya a iluminar debe ser superior a 0,5°m. -
Página 7: Procedimiento De Devolución
Creator Compact Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA). -
Página 8: Funcionamiento

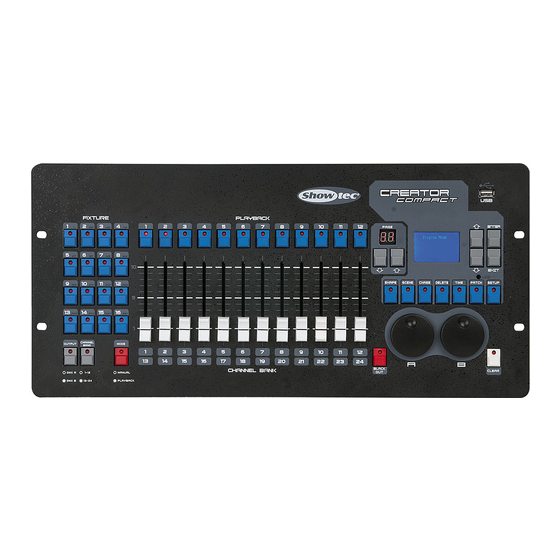

Creator Compact 3 Funcionamiento 3.1 Panel frontal Código de pedido: 50729... -
Página 9: Área De Dispositivos De Iluminación
[DMX A ○|● DMX B] Botón de selección del puerto de salida. La unidad Creator Compact dispone de dos puertos: DMX A y DMX B. Cada puerto puede dar salida a 384 canales y operar 16 dispositivos. Cuando el LED está... -
Página 10: Área De Reproducción
Creator Compact 3.3 Área de reproducción Incluye 12 botones Playback (reproducción), 2 botones Page (página) y una pantalla LED de 2 bits. Playback (reproducción) En el modo Programming (programación) (botón <Run> (ejecutar) desactivado), los botones Playback (reproducción) sirven para implementar las funciones de almacenamiento, eliminación edición, inclusión y copia siguiendo las operaciones del área de control. -
Página 11: Área De Control
Creator Compact 3.5 Área de control: Incluye una pantalla LCD, varios botones de función y dos ruedas de control. Blackout Función black-out en la que la salida del controlador será 0 para cada canal. Mientras que esta función se encuentre activada el LED parpadeará. -
Página 12: Glosarios
Grabar por dispositivo de iluminación: este es el modo normal de funcionamiento de la unidad Creator Compact. Significa que cuando se graba un punto de referencia todos los atributos de cada dispositivo de iluminación que hayan cambiado se grabarán en ese punto de referencia. De esta forma, si solo cambia la posición de un dispositivo de iluminación, se grabarán también el... -
Página 13: Configuración De Canales
Creator Compact 4 Configuración de canales 4.1 Tipos de canal Instant (instantáneo): Un canal LTP sin tiempo de fundido. Al ejecutar las reproducciones, los datos se conservarán sin cambios durante el fundido LTP y se proyectarán transcurrido el tiempo de fundido LTP. -
Página 14: Configuración
Creator Compact 4.2 Configuración En modo Programming (programación) (botón <Run> (ejecutar) desactivado) abra el menú principal y pulse <Patch> (asignar) para entrar en Patch Setup (configuración de la asignación). En el menú Patching (asignación) seleccione los dispositivos deseados. Los tipos de canal de los 12 canales de primer dispositivo seleccionado se mostrarán en la pantalla LCD. -
Página 15: Control De Dispositivos De Iluminación
Creator Compact 5 Control de dispositivos de iluminación 5.1 Control de dispositivos de iluminación en el modo Programming (programación) Establezca el controlador en modo Programming (programación) (botón <Run> (ejecutar) desactivado). Para seleccionar o rechazar un único dispositivo de iluminación: pulse un botón <Fixture> (dispositivo de iluminación, si el indicador LED se enciende, el dispositivo se habrá... -
Página 16: Generador De Forma
RGB en efectos de arco iris, etc. La unidad Creator Compact puede proyectar 5 formas simultáneamente, aunque solo se puede editar 1. -
Página 17: Eliminar Una Forma
Creator Compact 6.3 Eliminar una forma Seleccione [Delete shapes] (eliminar formas) en el menú Shape (forma). Utilice los botones arriba/abajo para resaltar las formas que desee seleccionar o rechazar y utilice <Enter> (aceptar) para marcarlas. Las formas que seleccione se marcarán con “*”. Pulse el botón <Delete> (eliminar) para completar la eliminación. -
Página 18: Escena
Creator Compact 7 Escena El controlador cuenta con gran variedad de funciones para crear efectos de iluminación complicados, pero la parte fundamental es la escena, en la que puede almacenar una configuración creada utilizando su diseño de iluminación. Dispone de 60 reproducciones en 5 páginas, cada página cuenta con 12 reproducciones que pueden ser utilizadas para almacenar escenas y secuencias. -
Página 19: Borrar Una Escena
Creator Compact 7.4 Borrar una escena En el modo Programming (botón <Run> (ejecutar) desactivado) pulse <Delete> (eliminar) para entrar en el menú Delete (eliminar). Pulse el botón <Playback> (reproducción) deseado para eliminar la escena, púlselo de nuevo para confirmar. 7.5 Tiempo Pulse <Time>... -
Página 20: Modo De Ejecución
Creator Compact 7.6 Modo de ejecución Establezca el modo en vivo como el modo de ejecución; suba el fáder y se proyectará la escena correspondiente de la página actual. Mantenga pulsado el botón <Playback> (reproducción) y la escena seleccionada se enviará a la salida y al soltar el botón se cerrará la reproducción. No se enviará... -
Página 21: Secuencia
Creator Compact 8. Secuencia Una secuencia es una sucesión de uno o más pasos pregrabados que se han programado utilizando el botón Chase (secuencia). Se puede reproducir automáticamente si así lo desea. A veces se denomina como "apilado" o "puntos de referencia conectados". En esta consola una secuencia puede incluir 120 pasos. -
Página 22: Incluir Un Paso
Creator Compact [Link] (conexión) - Conexiones entre pasos de secuencia que permiten ejecutarlos automáticamente uno tras otro. [LTP Wait] (espera LTP) – El tiempo de espera anterior al fundido de un canal LTP. [Simple Step] (paso sencillo) – El tiempo global de utilización de una escena con pasos múltiples. - Página 23 Creator Compact Si una secuencia se activa por fáder Pulse el botón <Playback> (reproducción) correspondiente y la secuencia se detendrá o se reproducirá. Si el paso actual está desconectado, la secuencia se parará hasta que se pulse el botón <Playback> (reproducción) correspondiente. Mientras que la secuencia esté parada el LED del botón <Playback>...
-
Página 24: Configuración
La función Wipe All (limpiar todo) limpiará todos los datos del controlador. 9.3 Cambiar el idioma de la pantalla Los idiomas EN/DE/FR están disponibles en la unidad Creator Compact. 9.4 Guardar y cargar La función Save & Load (guardar y cargar) introduce los datos de un U-Disk (dispositivo de almacenamiento USB). -
Página 25: Mantenimiento
Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material. La unidad Showtec Creator Compact precisa muy poco mantenimiento. No obstante, debe mantener la unidad limpia. Desconecte el suministro de energía y limpie la cubierta con un trapo húmedo. No sumerja el dispositivo en líquido. - Página 26 Código de pedido: 50731...
