Manuales relacionados para SHOWTEC Net-8/3
Resumen de contenidos para SHOWTEC Net-8/3
- Página 1 MANUAL ESPAÑOL Net-8/3 Código de pedido: 50809 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – the Netherlands...
-
Página 2: Tabla De Contenido
Preparación y funcionamiento ............................7 Modos de control ................................. 8 Configuración de la unidad Net-8/3 con un ordenador portátil/PC ............. 8 Configuración de la unidad Net-8/3 con un controlador de iluminación ............ 9 Interconexión de dispositivos ...........................10 Cableado de datos ..............................10 Panel de control .................................11... -
Página 3: Advertencia
Su envío incluye: ● Showtec Net-8/3 ● Cable de alimentación de CA de Schuko a Pro Power (1,3 m) ●... - Página 4 No trate de derivar el contactor termostático ni los fusibles. ● El usuario es el responsable de colocar y operar la unidad Net-8/3 correctamente. El fabricante no aceptará responsabilidad por los daños provocados por el uso indebido o la instalación incorrecta de este dispositivo.
-
Página 5: Normas Para El Funcionamiento
Puede poner en peligro su propia seguridad y la de otras personas. La unidad Net-8/3 puede montarse en un bastidor de montaje de 19 pulgadas. Una instalación incorrecta puede provocar daños personales y a la propiedad. -
Página 6: Procedimiento De Devolución
Net-8/3 Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA). -
Página 7: Descripción Del Dispositivo

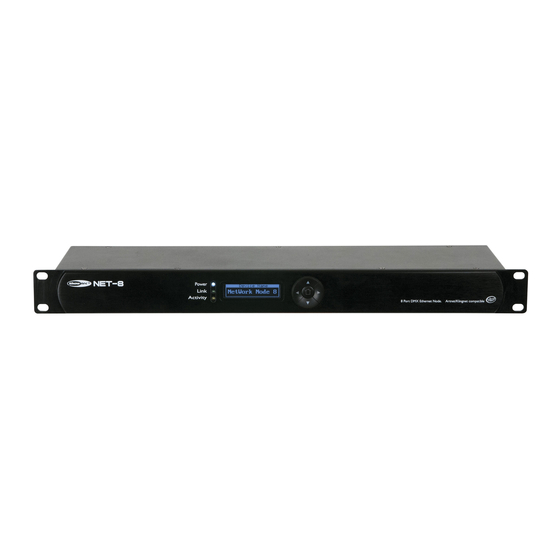

Descripción del dispositivo Características El nodo Showtec Net-8/3 es un dispositivo avanzado de enrutamiento de red que convierte la señal Art- Net a DMX-512 y la señal DMX-512 a Art-Net. Es posible transmitir hasta un máximo de 4096 canales en un único cable CAT5. -
Página 8: Parte Trasera
12) Conector RJ45 2 para Ethernet con indicadores LED Activity (actividad) y Speed (velocidad) Instalación Retire todo el embalaje de la unidad Net-8/3. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte todos los cables. No suministre la energía hasta que se haya instalado y conectado el sistema completo correctamente. -
Página 9: Modos De Control
Configuración de la unidad Net-8/3 con un ordenador portátil/PC 01) Fije el distribuidor en un bastidor de 19 pulgadas. 02) Utilice un cable XLR de 3 clavijas para conectar la unidad Net-8/3 con sus dispositivos mediante las salidas DMX. 03) Conecte el conmutador de red a la unidad Net-8/3 (con un cable cat 5, 6, etc.). -
Página 10: Configuración De La Unidad Net-8/3 Con Un Controlador De Iluminación
Configuración de la unidad Net-8/3 con un controlador de iluminación 01) Fije el distribuidor en un bastidor de 19 pulgadas. 02) Utilice un cable XLR de 3 clavijas para conectar la unidad Net-8/3 con sus dispositivos mediante las salidas DMX. -
Página 11: Interconexión De Dispositivos
Net-8/3 Interconexión de dispositivos Será necesario un cable de interconexión de datos en serie para reproducir espectáculos de iluminación de uno o más dispositivos mediante un controlador DMX-512 o para reproducir espectáculos de dos o más dispositivos sincronizados funcionando en modo maestro-esclavo. El número combinado de canales que requieren todos los dispositivos de una conexión de datos en serie determina el número... -
Página 12: Panel De Control
Net-8/3 Panel de control Pantalla LCD Botón ARRIBA C) Botón DERECHA D) Botón INICIO Botón IZQUIERDA Botón ABAJO Fig. 05 Menú Status (estado) En el modo de arranque, ( ) podrá ver los 5 modos de estado diferentes en la pantalla. Esto le ofrecerá... -
Página 13: Opciones Del Menú Principal
Net-8/3 Opciones del menú principal 1. Renombrar 2. Establecer DHCP 3. Establecer dirección IP 4. Establecer máscara de red 5. Establecer puerto DMX 6. Establecer ID de dispositivo 7. Establecer retroiluminación de la pantalla LCD 8. Establecer orientación de la pantalla 9. -
Página 14: Establecer Dirección Ip
Net-8/3 3. Establecer dirección IP 01) Pulse el botón IZQUIERDA para entrar en el menú principal. 02) En el menú principal, pulse los botones ARRIBA/ABAJO para elegir la opción Set IP Address y, a continuación, pulse el botón DERECHA para abrir el submenú. En la pantalla se mostrará lo siguiente: 03) Pulse los botones ARRIBA/ABAJO para desplazarse por los números y, a continuación, pulse Cancel... - Página 15 Net-8/3 04) Pulse el botón DERECHA para seleccionar un puerto. El puerto seleccionado se resaltará . En la pantalla se mostrará lo siguiente 05) Pulse los botones ARRIBA/ABAJO para desplazarse por las 10 opciones. Véase más abajo para más información: ●...
- Página 16 Net-8/3 ● Esta opción sirve para elegir un protocolo de control, puede elegir entre ArtNet, PROTOCOL: KlingNet o sACN. ● FRAMERTE/FS ( velocidad de cuadros) : Con esta opción puede establecer la velocidad a la que los cuadros DMX serán enviados. El ajuste de fábrica es 40 cuadros/segundo. Puede elegir entre 10, 15, 20, 25, 30 o 35 cuadros por segundo .
-
Página 17: Establecer Id De Dispositivo
Net-8/3 6. Establecer ID de dispositivo 01) Pulse el botón IZQUIERDA para entrar en el menú principal. 02) En el menú principal, pulse los botones ARRIBA/ABAJO para elegir la opción Set Device ID y, a continuación, pulse el botón DERECHA para abrir el submenú. En la pantalla se mostrará lo siguiente: 03) Pulse los botones ARRIBA/ABAJO para desplazarse por los números y a continuación, pulse Cancel... -
Página 18: Ajustes Predefinidos Por El Usuario
Net-8/3 9. Ajustes predefinidos por el usuario 01) Pulse el botón IZQUIERDA para entrar en el menú principal. 02) En el menú principal, pulse los botones ARRIBA/ABAJO para elegir la opción User Preset y, a continuación, pulse el botón DERECHA para abrir el submenú. En la pantalla se mostrará lo siguiente: 03) Pulse los botones ARRIBA/ABAJO para desplazarse por las opciones: ●... -
Página 19: Mantenimiento
04) Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material. La unidad Showtec Net-8/3 requiere muy poco mantenimiento. No obstante, debe mantener la unidad limpia. Desconecte el suministro de energía y limpie la cubierta con un trapo húmedo. Limpie el panel de cristal delantero con un producto limpiador de cristal y un paño suave. -
Página 20: Detección Y Solución De Problemas
04) Si todo esto parece estar correcto, vuelva a enchufar la unidad. 05) Si no es capaz de determinar la causa del problema, no abra la unidad Net-8/3 ya que podría dañarla e invalidar la garantía. 06) Devuelva el dispositivo a su distribuidor de Showtec. - Página 21 Net-8/3 Problema Causa(s) probable(s) Solución La corriente no llega al dispositivo. • Compruebe que el dispositivo esté encendido y los cables Uno o más de los conectados. dispositivos no funcionan en Se ha fundido el fusible principal. • Cambie el fusible.
-
Página 22: Especificaciones Del Producto
Net-8/3 Especificaciones del producto Modelo: Showtec Net-8/3 Voltaje de entrada: 110-240 V CA / 50-60 Hz Consumo de energía: 20 W Fusible: T1AL/250 V Medidas: 483 x 143 x 44,5 mm (LxWxH) 19 inch x 1U (LxH) Peso: 2,2 kg Funcionamiento y programación... -
Página 23: Medidas
Net-8/3 Medidas Código de pedido: 50809... -
Página 24: Notas
Net-8/3 Notas Código de pedido: 50809... - Página 25 Net-8/3 Código de pedido: 50809...
- Página 26 ©2021 Showtec...
