4.2 Commande du multicontrôleur
1 2
6

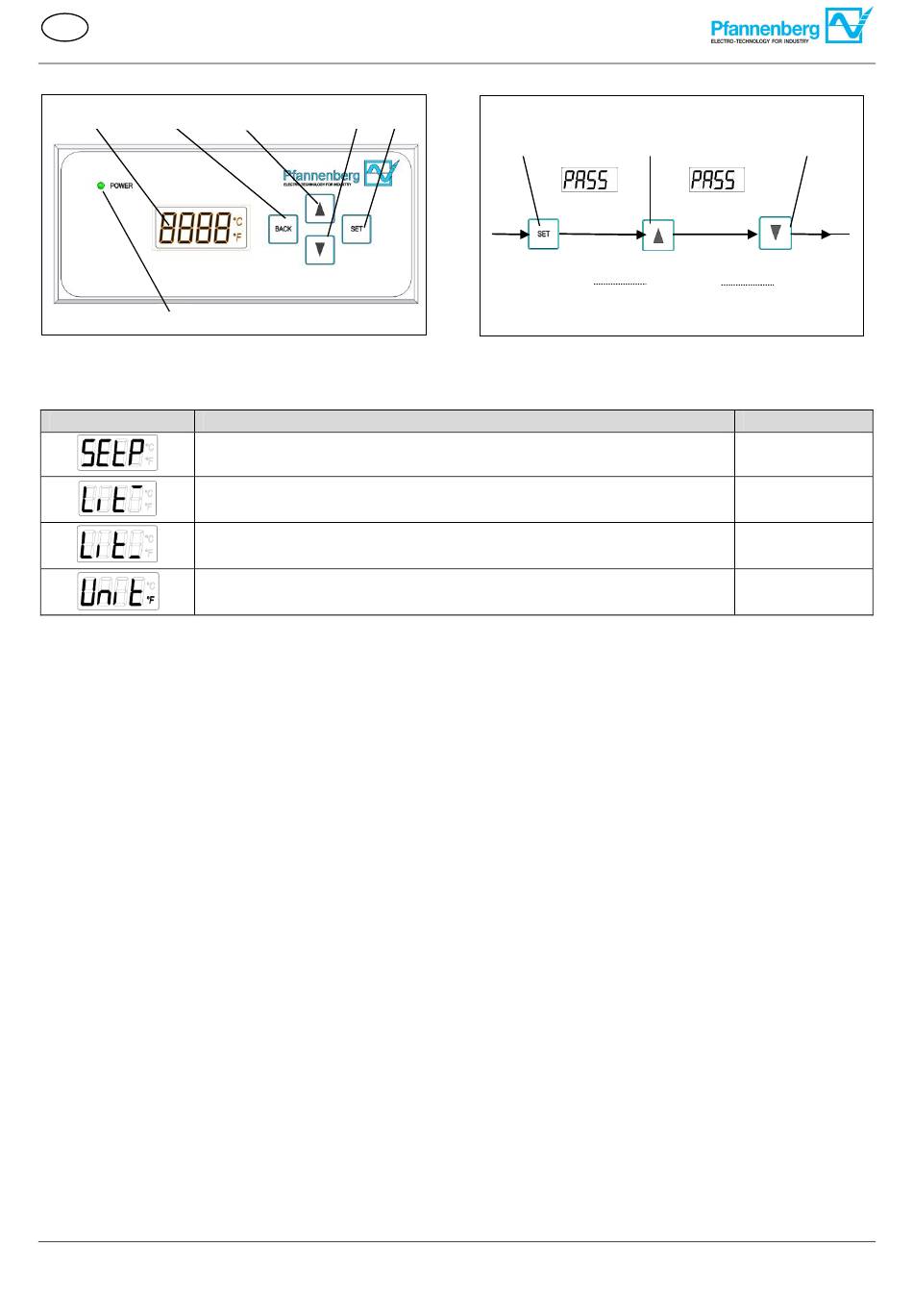

Illustration 17 - Unité de commande (MC)
L'unité de commande offre quatre paramétrages du menu, lesquels sont affichés sur l'écran LCD (1).
Écran LCD Paramétrage du menu
SetP : valeur de consigne (setpoint) pour la température de l'armoire de
distribution
Lit¯: valeur maximale (seuil supérieur) pour la température de l'armoire
de distribution
Lit_: valeur minimale (seuil inférieur) pour la température de l'armoire de
distribution
Unité : unité de la température de l'armoire de distribution
4.3 Procéder aux paramétrages du menu
Conditions requises :
- Le climatiseur est en fonctionnement.
La DEL verte (6) de l'unité de commande est éclairée.
-
Procédure
 En partant de l'affichage de la température (1), faire défiler les menus (SetP, Lit¯, Lit_, Unit) à l'aide des
touches SCROLL UP(3) et SCROLL DOWN(4).
 Sélectionner un menu à l'aide de la touche SET(5).
 Saisir le mot de passe. Après avoir appuyé sur la touche SET (5), appuyer dans un délai de deux secondes
d'abord sur la touche SCROLL UP (3), puis sur la touche SCROLL DOWN (4), voir l'illustration pour la
combinaison de touches du mot de passe.
 Toujours paramétrer la valeur souhaitée à l'aide des touches SCROLL UP (3) et SCROLL DOWN (4).
 Confirmer la valeur à l'aide de la touche SET (5).
 La touche BACK(2) ne permet pas d'enregistrer la valeur.
 Sélectionner un autre menu à l'aide des touches SCROLL UP(3) et SCROLL DOWN(4).
 Si rien n'est saisi dans un délai de 30 secondes, le temps est écoulé et l'écran LCD revient à l'affichage de la
température.

Le menu est paramétré dans le climatiseur.
Instruction d'utilisation du DTS et DTI 6201 / 6301 Multicontrôleur 086100010 © Pfannenberg GmbH
4 5
3
1
Mot de passe
5 3
1
< 2s
Illustration 18 - Combinaison de touches mot de passe
4
< 2s
(MC)
Saisie
0...90 °C
- 55...95 °C
- 55...95 °C
°C / °F
