DWT HKS12-54 Manual Original página 33

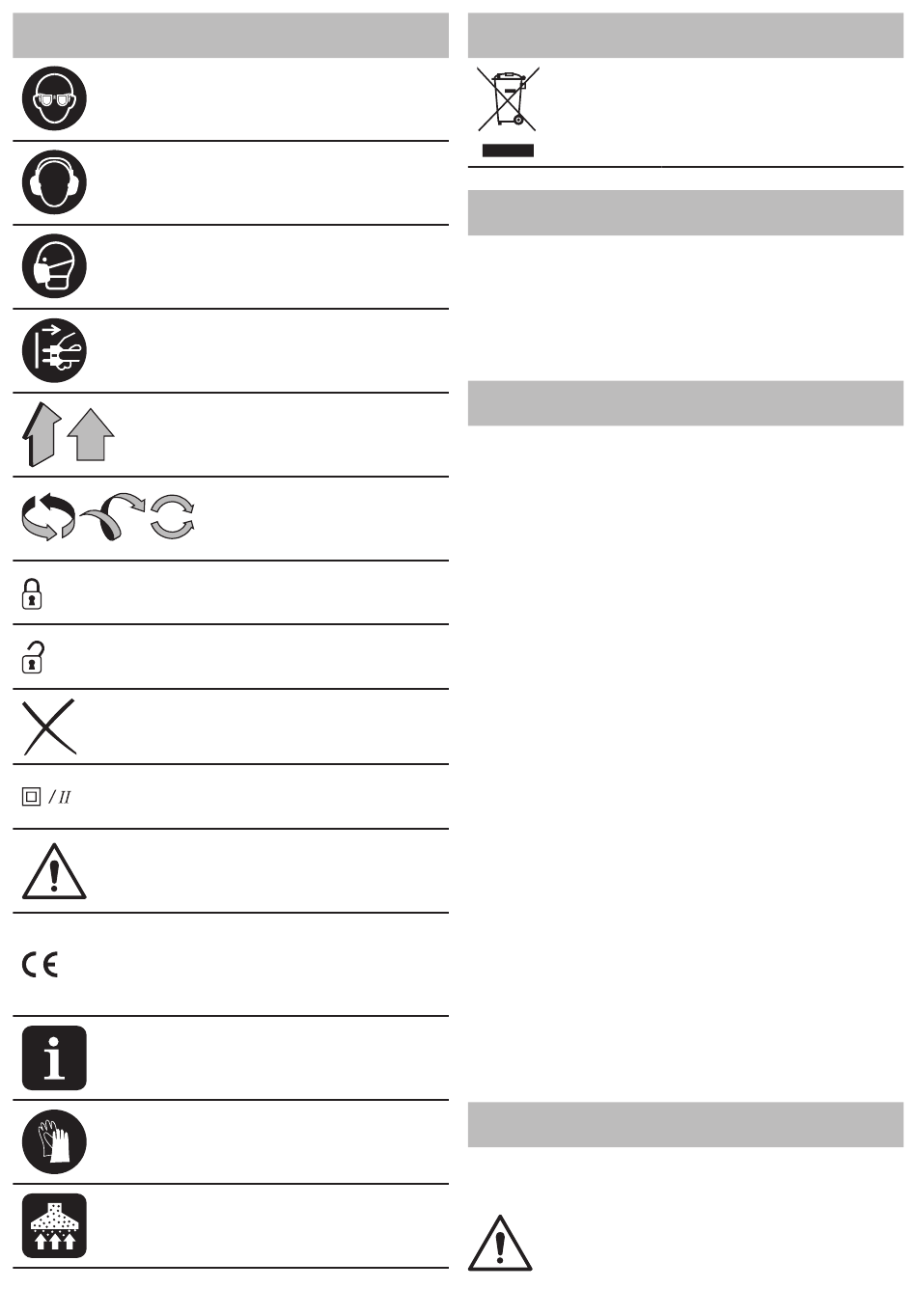

Symbole
Portez les lunettes de pro-
tections�
Portez le casque de protec-
tion�
Portez le masque antipous-
sière�
Avant les travaux de mon-
tage et de réglage, débran-
chez l'instrument du réseau
électrique�
Sens du mouvement�
Sens de la rotation�
Bloqué�
Débloqué�
Action interdite�
Double isolation / classe de
protection�
Attention� Information impor-
tante�
Signe certifiant que l'article
correspond aux directives
CE et aux standards har-
monisés de l'Union Euro-
péenne�
Information utile�
Portez les gants de protec-
tion�
Pendant le travail, enlevez la
poussière�
Légende
Français
33
Symbole
Désignation de l'outil électrique
La scie circulaire est faite pour découper des mor-
ceaux de bois� L'outil électrique permet la coupe verti-
cale et horizontale ainsi que le réglage de la profon-
deur de coupe�
Vous pouvez utiliser des lames de scie spéciales pour
découper du plastique�
Composants
de l'outil électrique
1 Coupleur pour évacuation des copeaux
2 Capot de protection
3 Lame de scie *
4 Boulon de fixation de la lame de scie
5 Bride externe
6 Bouton de blocage
7 Interrupteur marche / arrêt
8 Échelle angulaire de l'inclination du corps de scie
9 Vis de fixation de l'échelle angulaire de l'inclination
du corps de la scie
10 Vis de fixation du guide parallèle
11 Plaque de base
12 Marquage de la coupe angulaire 45°
13 Marquage de la coupe angulaire 0°
14 Guide parallèle *
15 Protection déplaçable
16 Levier du protecteur déplaçable
17 Fentes d'aération
18 Poignée supplémentaire
19 Blocage de l'arbre
20 Échelle de la profondeur de coupe
21 Levier de fixation
22 Clé *
23 Rondelle de distance
24 Bride interne
25 Rondelle
26 Boulon de réglage de la position verticale du corps
27 Écrou de blocage de boulon de réglage de la posi-
tion verticale du corps
28 Écrou à ailettes de fixation de l'échelle angulaire
d'inclinaison
* Accessoires
Une partie des accessoires représentés et décrits
ne figurent pas dans la livraison.
Installation et réglage
des éléments de l'outil électrique
Avant de commencer à travailler avec l'outil élec-
trique, s'assurer qu'il est débranché.
Ne pas trop serrer les fixations afin d'évi-
ter tout endommagement du filetage.
Légende
Ne jetez pas l'outillage élec-
trique avec les déchets mé-
nagers�
