1.3 - TENSION
• Avant toute opération, vérifier que la tension plaquée sur l'appareil corresponde bien à celle du réseau.
• Avant d'intervenir sur l'installation, vérifier que celle-ci est hors tension et consignée.
1.4 - USAGE
• Cet appareil est destiné à la climatisation de locaux.

1.5 - CONDITIONS D'UTILISATION

• Voir les caractéristiques techniques, les conditions nominales et les limites de fonctionnement dans la notice technique.
2 - PRÉSENTATION

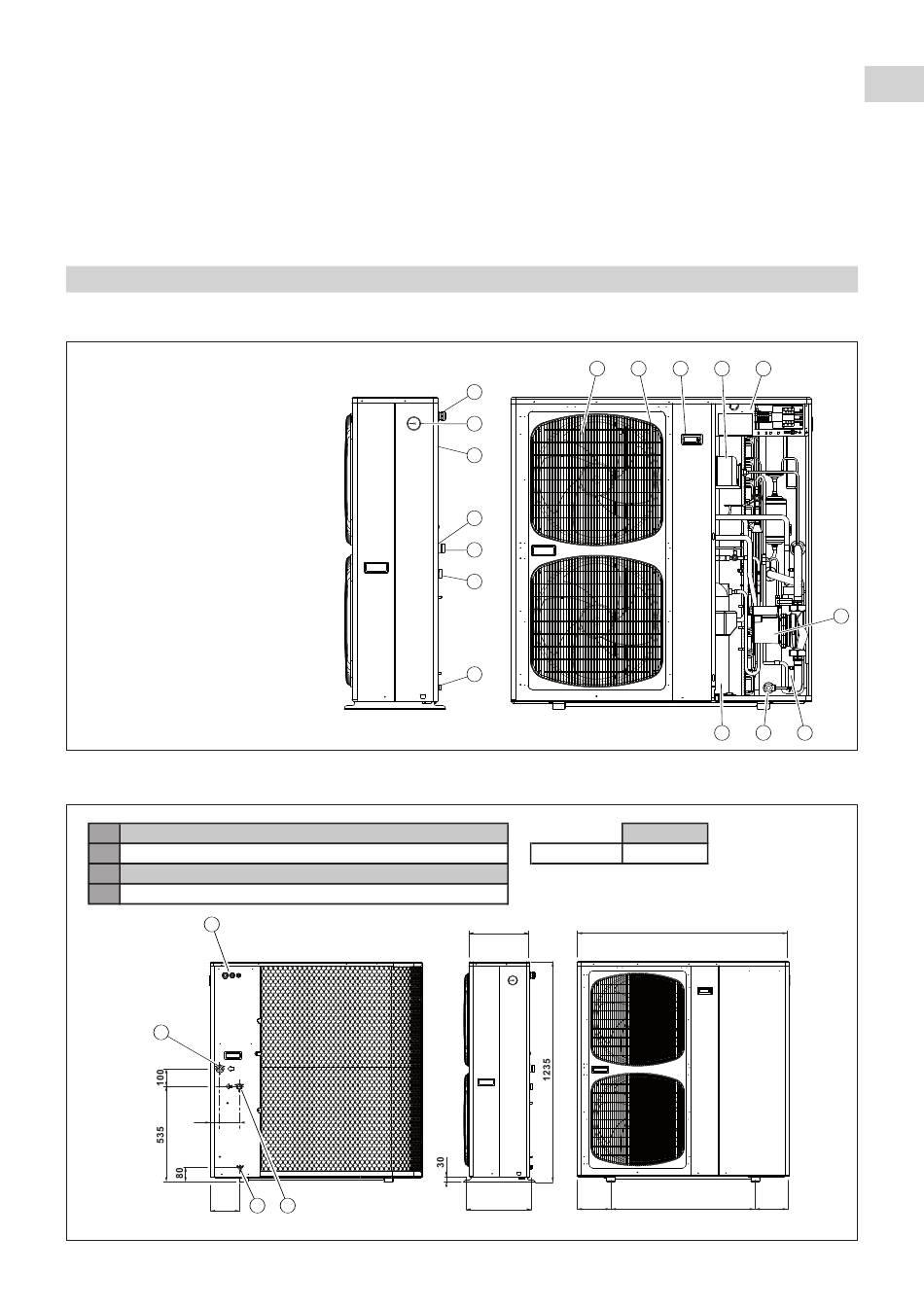

2.1 - DESCRIPTION
1 - Compresseur hermétique capoté.
2 - Echangeur à eau à plaques.
3 - Echangeur à air plate-fin.
4 - Motoventilateur.
5 - Grille de protection ventilateur.
6 - Coffret électrique.
7 - Clavier afficheur de la régulation
électronique.
8 - Circulateur.
9 - Vase d'expansion.
10 - Soupape de sécurité.
11 - Manomètre.
12 - Raccord entrée d'eau.
13 - Raccord sortie d'eau.
14 - Remplissage / vidange du circuit d'eau.
15 - Purgeur d'air.
16 - Passage des câbles électriques.
Matériaux :
- Tuyauterie en cuivre.
- Carrosserie en tôle galvanisée peinte.
- Echangeur à air cuivre/aluminium.
- Echangeur à eau inox.
- Grilles plastique.

2.2 - DIMENSIONS ET POIDS

1
Raccordement entrée d'eau 1" mâle avec purgeur d'air
2
Raccordement sortie d'eau 1" mâle
3 Remplissage / vidange circuit d'eau 1/2" mâle
4 Passage des câbles électriques
4
1
54 109
168
3 2
4
16
11
3
15
12
13
14
Peso (kg)
PHRT 18
340
190
370
3
5 7 9 6
1 10 2
138
1190
810 190
F
8
