12 - SCHEMA ELETTRICO

A1 Scheda elettronica di
interfaccia
A3 Variatore di velocità
ventilatore
B1 Regolatore
C11 Condensatore di M11
C2 Condensatore di M2
C3 Filtro
E1
Pressostato alta pressione
E2 Pressostato bassa pressione

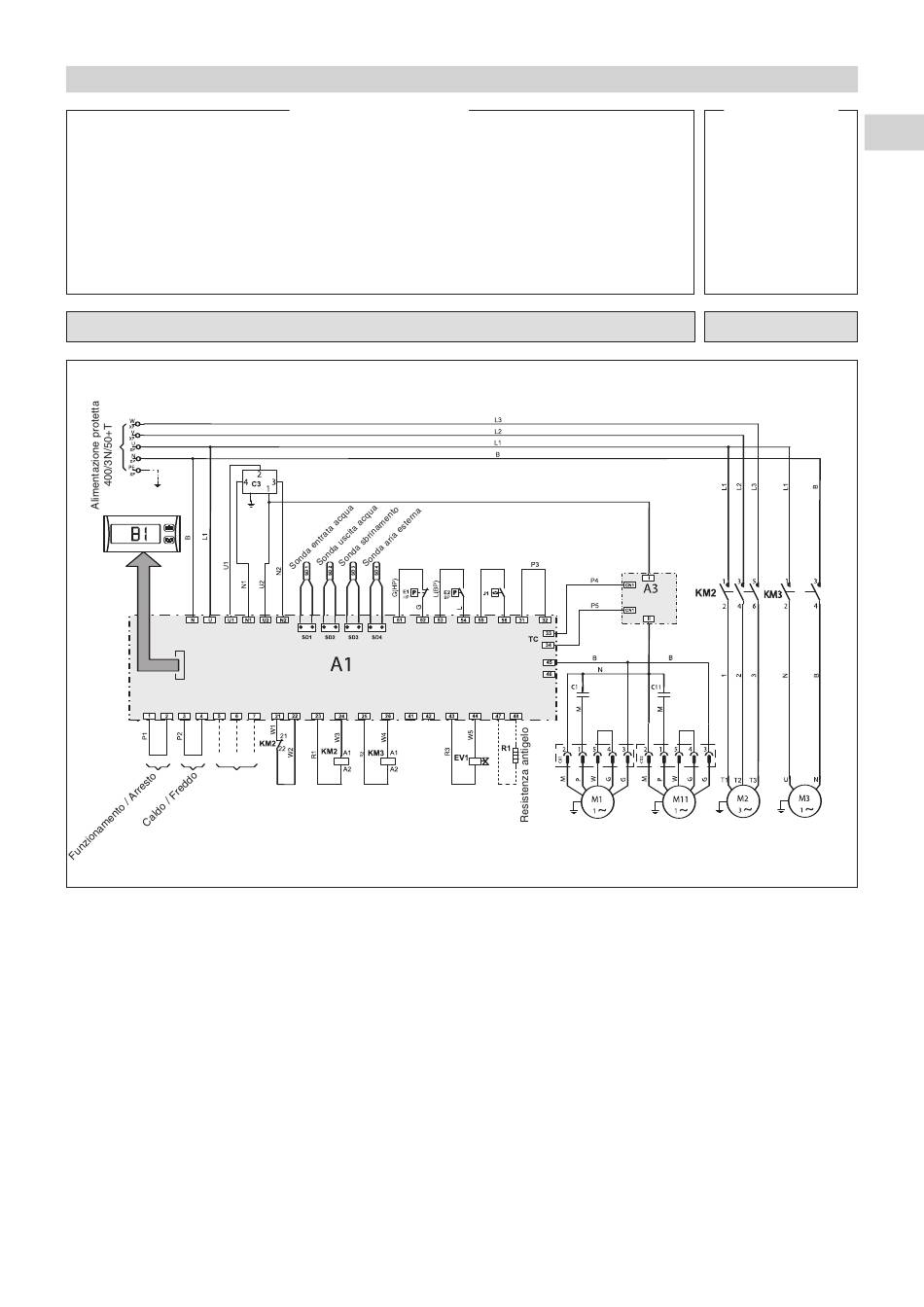

SCHEMA ELETTRICO - PHRT 18 - 400/3N/50
Regolatore
Scheda elettronica di interfaccia
Allarme
Simboli dei componenti
EV1 Elettrovalvola
J1 Pressostato differenziale
d'acqua
KM2 Contattore compressore
KM3 Contattore pompa di
circolazione
M1 Ventilatore
M11 Ventilatore
M2
Compressore
M3 Pompa di circolazione
Filtro
17
R1 Resistenza antigelo
(accessorio)
SD1 Sonda entrata acqua
SD2 Sonda uscita acqua
SD3 Sonda di temperatura di
condensazione o sbrinamento
SD4 Sonda aria esterna
Variatore
Ventilatore 1 Ventilatore 2 Compressore
Colori dei fili
I
B Blu
G
Grigio
M Marrone
L
Viola
P Rosa
N
Nero
R Rosso
W
Bianco
