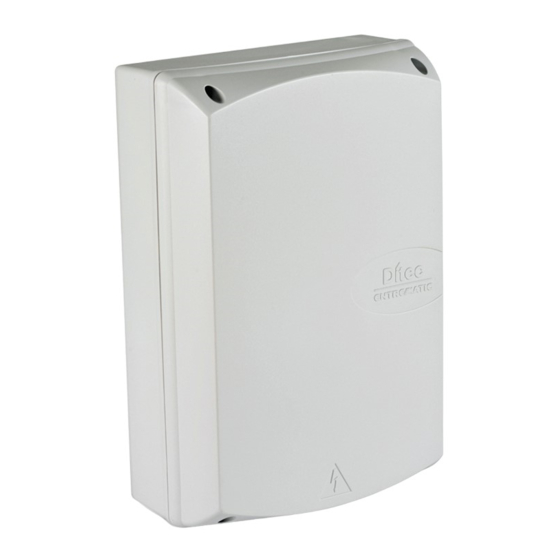

Tablero eléctrico para automación
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Ditec LOGIC M
Manual de instalación del tablero eléctrico para automación 230
V~ a 1 o 2 motores
LOGICM
POWER
SA
IN
11
12
F1
L N
U W V X Z Y
M1
1~
L N
CT 1 2 3 4 5
RF
ON
1
2 3 4 5 6
TM
TC
RP
JR6
OM
15 14 13 12 11 0 0 1 1 2 3 4 5 6 7 8 9 20 41
M2
1~
www.entrematic.com
F2
JR4
JR10
SO
D5 S5 JT
NIO
EO
TR
R1
J7
IP1854ES

Publicidad

Tabla de contenido
loading

Manuales relacionados para entrematic Ditec LOGIC M

Resumen de contenidos para entrematic Ditec LOGIC M

  • Página 1 Ditec LOGIC M IP1854ES Manual de instalación del tablero eléctrico para automación 230 V~ a 1 o 2 motores LOGICM JR10 D5 S5 JT CT 1 2 3 4 5 POWER 2 3 4 5 6 U W V X Z Y 15 14 13 12 11 0 0 1 1 2 3 4 5 6 7 8 9 20 41 www.entrematic.com...

  • Página 3: Tabla De Contenido

    Este símbolo indica informaciones útiles para el funcionamiento correcto del producto. Todos los derechos relativos a este material son propiedad exclusiva de Entrematic Group AB. Aunque los contenidos de esta publicación se hayan redactado con la máxima atención, Entrematic Group AB no puede asumir ninguna responsabilidad por daños causados por eventuales errores u omisiones en esta publicación.

  • Página 4: Advertencias Generales Para La Seguridad

    1. Advertencias generales para la seguridad El presente manual de instalación se dirige exclusivamente a personal profesionalmente competente. La instalación, las conexiones eléctricas y los ajustes se tienen que realizar observando la Buena Técnica y de acuerdo con las normas vigentes. Leer atentamente las instrucciones antes de empezar la instalación del producto.

  • Página 5: Declaración De Conformidad Ce

    2. Declaración CE de conformidad El fabricante Entrematic Group AB con sede en Lodjursgatan 10, SE-261 44 Landskrona, Swe- den declara que el tablero electrico Ditec LOGICM es conforme con las condiciones de las si- guientes directivas CE: Directiva baja tensión 2006/95/CE;...

  • Página 6: Mandos

    4. Mandos Mando Función Descripción N.O. CIERRE El cierre permanente del contacto activa el cierre automático. AUTOMÁTICO N.O. ABRE El cierre del contacto activa la maniobra de apertura. N.O. CIERRE El cierre del contacto activa la maniobra de cierre. N.O. PASO PASO Con D5=ON el cierre del contacto activa una maniobra de apertura o cierre en secuencia: abre-stop-cierra-abre.

  • Página 7: Costa De Seguridad Autocontrolada Sofa1-Sofa2 O Gopavrs

    4.1 Costa de seguridad autocontrolada SOFA1-SOFA2 o GOPAVRS Mando Función Descripción SAFETY TEST Introduzca el dispositivo SOFA1-SOFA2 o GOPAVRS en el correspon- diente alojamiento para tarjeta de acoplamiento AUX. SOFA1-SOFA2 GOPAV Mediante el borne 41 se activa un test de la costa de seguridad antes de cada maniobra.
  • Página 8 Salida Valor/Accesorios Descripción Electrobloqueo 24 V. Se activa con cada mando de apertura. Electrofreno motor 24 V. 15 ... 0 24 V 1,2 A Con JR6=OFF, OM=OFF, DIP5=ON, la salida permanece activa durante toda la duración del movimiento tanto de apertura como de cierre. Electrocerradura 24 V.

  • Página 9: Regulaciones

    6. Regulaciones 6.1 Trimmer Trimmer Descripción Regulación tiempo de maniobra. De 10 a 120 s. 60 s De 10 a 150 s con OM=OFF y JR6=OFF. MIN=10 s MAX=120 s Nota: ante fin de carrera N.C. configure TM=MAX. Regulación tiempo cierre automático. De 0 a 120 s. Con DIP3=OFF, después de la intervención de una seguridad, la cuenta comienza al soltar la seguridad misma (por ejemplo, después de pasar a través de las fotocélu- MIN=0 s...

  • Página 10: Jumper

    6.3 Jumper Jumper Descripción Reducción sobrecarrera. Inhabilitado. Habilitado. Reduce el espacio de sobrecarre- Nota: configure JR4=OFF si el Nota: aconsejamos con- ra de la hoja. motor está dotado de electrofreno. figurar JR4=ON si la hoja efectúa un sobrecarrera excesivo. Tipología aplicación. Portón corredizo.

  • Página 11: Puesta En Marcha

    7. Arranque • Conectar con puente los contactos de seguridad N.C. • Antes de realizar la puesta en marcha controle el tipo de aplicación elegida. Si el automatismo es de una sola hoja, configure OM=OFF. Si el automatismo es una portón corredizo, configure JR6=OFF.

  • Página 12: Búsqueda De Averías

    8. Búsqueda de averías Problema Posible causa Intervención El automatismo no abre y no cierra. No hay alimentación. Controle que el cuadro electrónico (led POWER apagado). esté correctamente alimentado. Accesorios en cortocircuito. Desconecte todos los accesorios (led POWER apagado). de los bornes 0-1 (debe haber una tensión de 24 V=) y vuelva a conec- tarlos uno por uno.

  • Página 13: Ejemplo De Aplicación Para Automatismos De Dos Hojas Batientes

    9. Ejemplo de aplicación para automatismos de dos hojas batientes Cuando el cuadro electrónico LOGICM se usa en aplicaciones para automatismos de dos hojas batientes se puede escoger una de las siguientes modalidades de funcionamiento. Ejemplo 1 - Las hojas se detienen en los topes <MAX <MAX mecánicos y ante obstáculos.
  • Página 14 proximidad, las hojas vuelven a abrirse; después de la intervención del fin de carrera de proximidad, las hojas se detienen ante el obstáculo. Ejemplo 5 - Las hojas se detienen en los fines de <MAX <MAX carrera en apertura y en los topes mecánicos en cierre e invierten el sentido ante obstáculos.

  • Página 15: Ejemplo De Aplicación Para Automatismos De Una Sola Hoja Batiente

    10. Ejemplo de aplicación para automatismos de una sola hoja batiente Cuando el cuadro electrónico LOGICM se usa en aplicaciones para automati- smos de una hoja batiente se puede escoger una de las siguientes modalidades de funcionamiento. Ejemplo 1 - La hoja se detienen en los topes mecáni- <MAX <MAX cos y ante obstáculos.
  • Página 16 la intervención del fin de carrera de proximidad la hoja se detiene en el obstáculo. <MAX <MAX Ejemplo 5 - La hoja se detiene en el fin de carrera OM=OFF en apertura y en el tope mecánico en cierre e in- vierte el sentido ante obstáculos.

  • Página 17: Ejemplo De Aplicación Para Portones Corredizos

    11. Ejemplo de aplicación para portones corredizos Cuando el cuadro electrónico LOGICM se usa en apli- DIP2=OFF caciones para automatismos corredizos: configure OM=OFF 2 3 4 5 6 configure JR6=OFF DIP2=ON configure TM=MAX (150 s) Conecte los contactos N.C. de los fines de carrera de 2 3 4 5 6 apertura y cierre a los bornes 0-11-12.

  • Página 18: Ejemplo De Automatización En Paralelo

    13. Ejemplo de automatización en paralelo Es posible controlar dos automatismos [A] y [B] en paralelo, realizando las conexiones indicadas en la figura. Los mandos 1-3 y los mandos radio (con DIP1=ON) equivalen a un mando de apertura total. El cierre automático se obtiene regulando el trimmer TC no al máximo y en la misma posición en ambos cuadros electrónicos.
  • Página 19 Todos los derechos relativos a este material son propiedad exclusiva de Entrematic Group AB. Aunque los contenidos de esta publicación se hayan redactado con la máxima atención, Entrematic Group AB no puede asumir ninguna responsabilidad por daños causados por eventuales errores u omisiones en esta publicación.
  • Página 20 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
