Prueba de la regulación de gas
Verificación de la presión mínima hacia el que-
mador.
9 Desconectar el hilo de alimentación "A" del ac-
tuador modulante 28 cuidando que no llegue
a tocar las piezas metálicas de la caldera

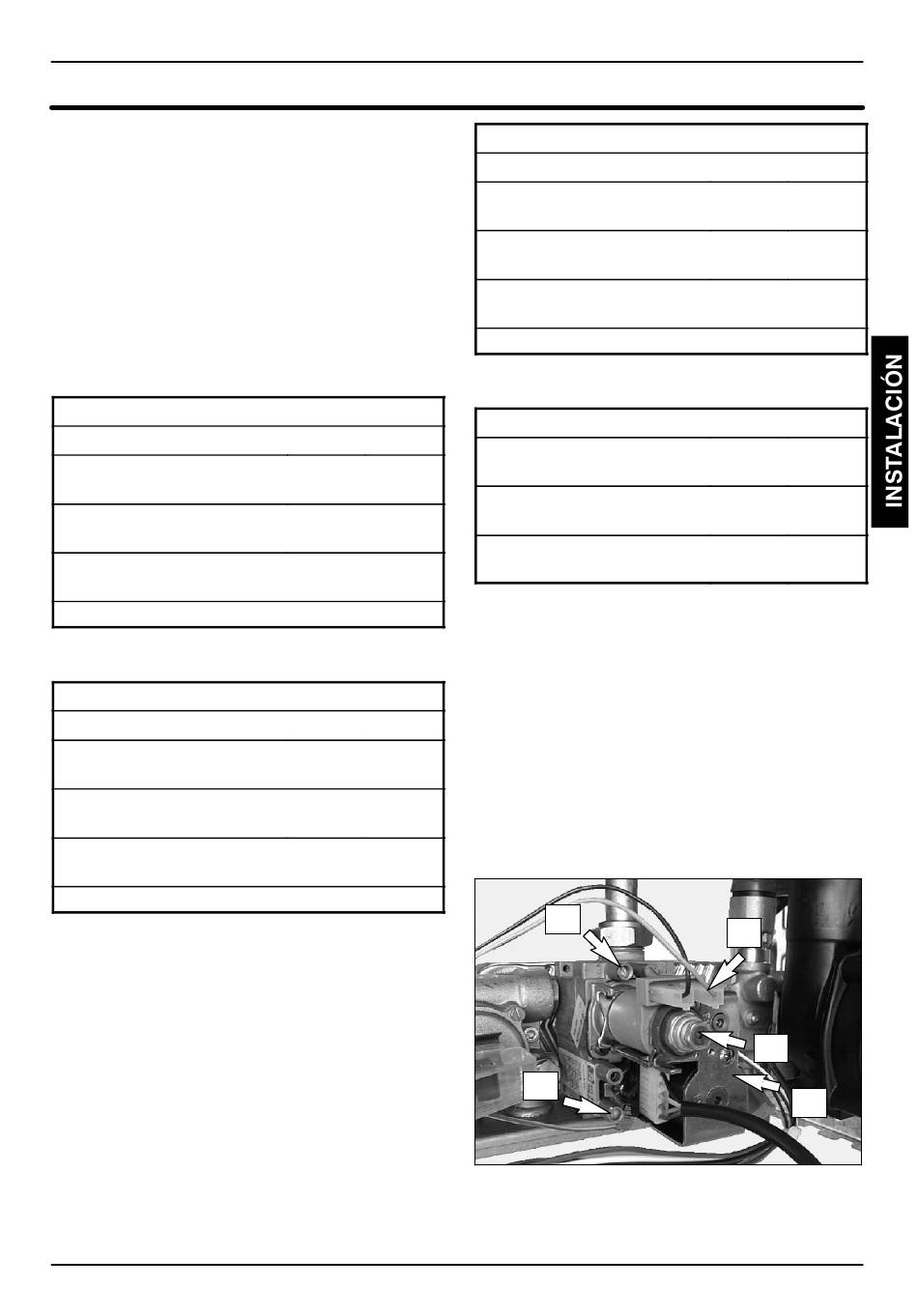

fig. 7.2
10 Compare el valor de la presión medida con el
que está indicado en tab. 7.4 y tab. 7.5
Para ajustar la presión hacia el quemador,
hace falta actuar sobre la tuerca de plástico,
sujetando la tuerca de latón del actuador mo-
dulante 28 en la fig. 7.2
Mod. MINOX 3 24E
Presiones mín. hacia el quemador en san.
Natural G20
Butano G30
Propano G31
1 mbar corresponde a 10 mm H
tab. 7.4
Mod. MINOX 3 28E
Presiones mín. hacia el quemador en san.
Natural G20
Butano G30
Propano G31
1 mbar corresponde a 10 mm H
tab. 7.5
Pa 110
mbar 1,1
Pa 200
mbar 2,0
Pa 280
mbar 2,8
O aproximadamente
2
Pa 140
mbar 1,4
Pa 270
mbar 2,7
Pa 370
mbar 3,7
O aproximadamente
2
Mod. MINOX 3 32E
Presiones mín. hacia el quemador en san.
Natural G20
Butano G30
Propano G31
1 mbar corresponde a 10 mm H
tab. 7.6
Presión del gas de encendido
Natural G20
Butano G30
Propano G31
tab. 7.7
11 Volver a conectar el hilo de alimentación "A"
del actuador modulante fig. 7.2
12 Cerrar el grifo del agua caliente sanitaria.
13 Cerrar la toma de presión 29 en la fig. 7.2
14 Volver a montar la pared movible de la cámara
estanca.
Durante las operaciones de prueba de las pres-
iones máxima y mínima hacia el quemador, com-
pruebe el caudal de gas hacia el contador y
compare su valor con los datos del caudal de gas
en págs.10, 12, 14
29
30
fig. 7.2
Pa 140
mbar 1,4
Pa 270
mbar 2,7
Pa 370
mbar 3,7
O aproximadamente
2
Pa 600
mbar 6,0
Pa 1 200
mbar 12,0
Pa 1 300
mbar 13,0
A
28
27
31
