Sección Faroles E Indicadores De Dirección - Gilera Nexus 250 i.e. E3 2006 Manual Para Talleres De Servicio

Instalación eléctrica
Sección faroles e indicadores de dirección

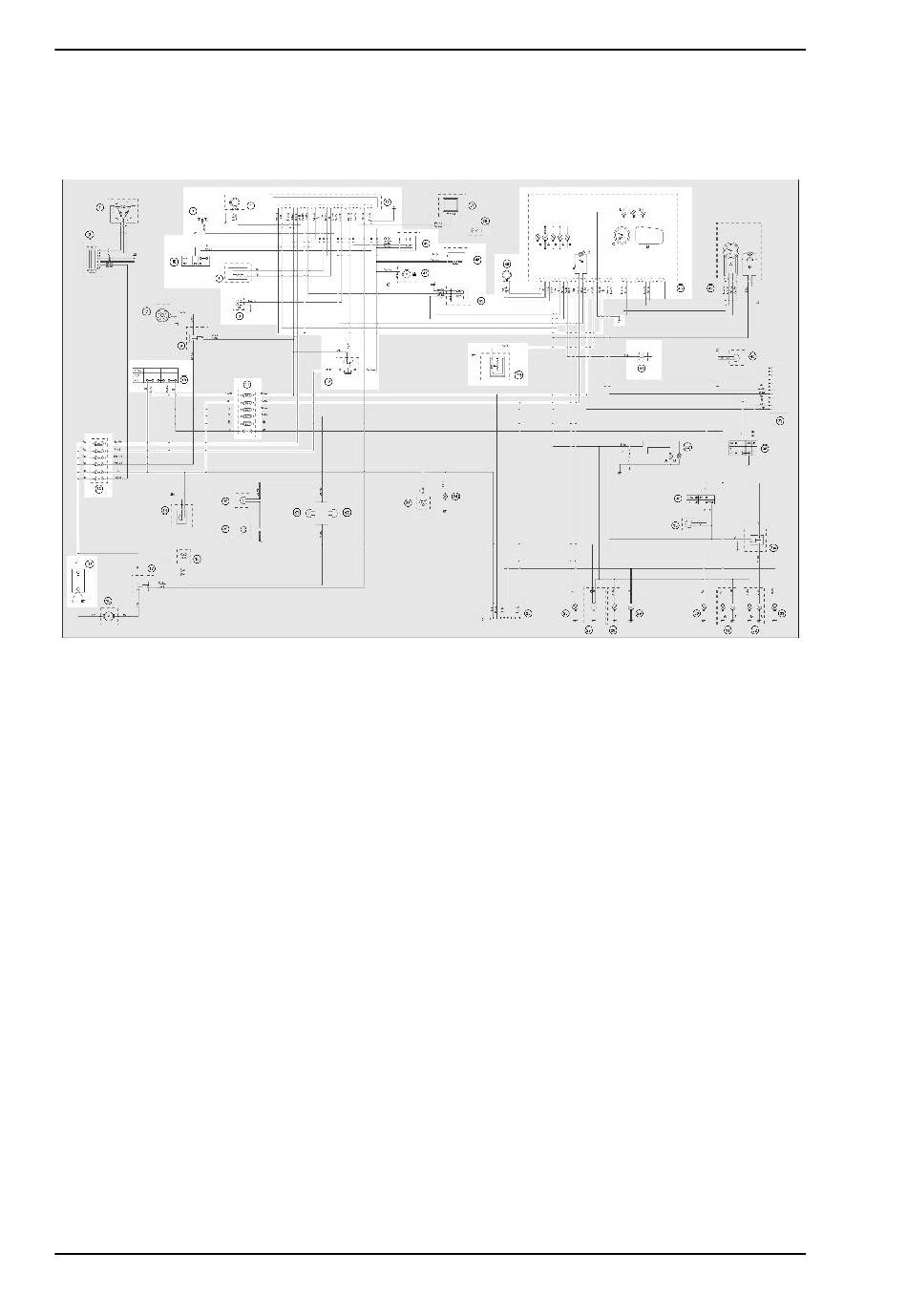

LEYENDA:
3. Toma de diagnosis
4. Antena immobilizer
5. Desviador de parada del motor
6. Sensor de revoluciones del motor
8. Interruptor caballete
10. Conmutador de llave
11. Caja de fusibles B
12. Telerruptor cargas inyección
13. Caja de fusibles A
15. Batería
41. Sensor de presión de aceite
43. Tablero de instrumentos
A. Bombillas de iluminación instrumento
B. Led immobilizer
C. Velocímetro
D. Display digital
E. Testigo de Warning motor
INS ELE - 54
Nexus 250 i.e. E3 MY 2006
