Salida de conmutación OutB o salida analógica OutD
• Pulsar la tecla B.
è Se visualiza el primer parámetro ajustado. [Fctn] en OutB o [In.Hi] en OutD
intermitente.

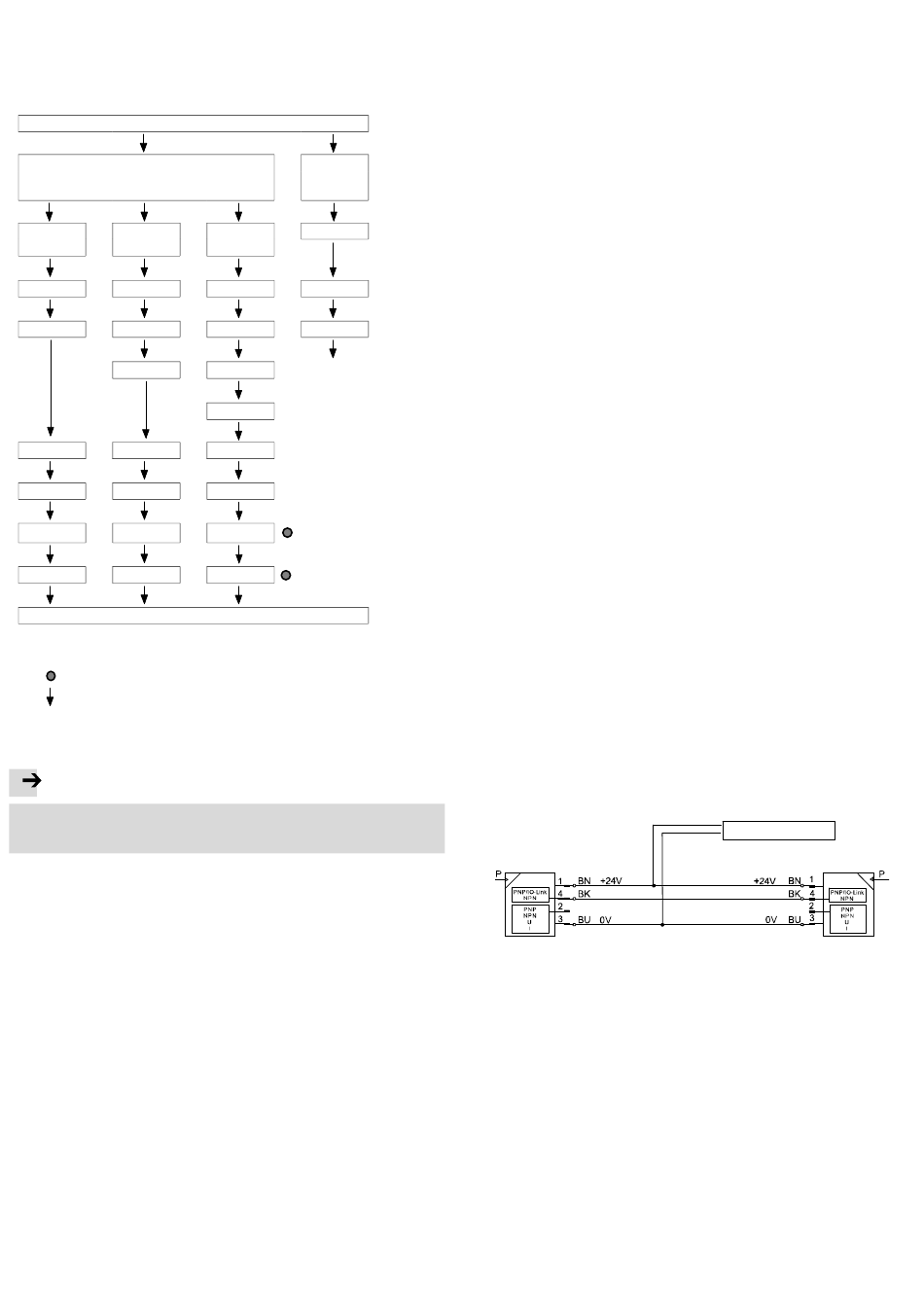

Al pulsar de nuevo la tecla B se visualiza respectivamente el parámetro siguiente
(è Fig. 21).
Indicación de valor medido (modo RUN)
OutA o OutB
(salida de conmutación)
_|¯ _|¯|_
Fctn Fctn
SP SP.Lo
HY SP.Hi
HY
logic logic
COLR COLR
MIN MIN
MAX MAX
Indicación de valor medido (modo RUN)
MIN, MAX: El parámetro se visualiza solo en la salida de conmutación
OutA, sin Timeout
Tecla Edit
Tecla A o B
Fig. 21
5.4 Configurar salida de conmutación (modo EDIT)
Nota
El proceso para configurar las salidas de conmutación es el mismo para OutA y
para OutB. A continuación se describe el proceso para la salida de conmutación
OutA. Estructura de menús è Fig. 23.
Condición previa: El sensor está preparado para funcionar (modo RUN).
Introducir el código de seguridad
La introducción de parámetros está bloqueada cuando el código de seguridad está
activado: [Lock] intermitente.
• Introducir el código de seguridad ajustado con la tecla A o B.
• Pulsar brevemente la tecla Edit.
è La introducción de parámetros está desbloqueada.
Ajustar comparador de ventana _I¯ o comparador de ventana _I¯I_
1. Pulsar brevemente la tecla Edit.
è Aparece [Edit]. [OutA] intermitente.
2. Pulsar brevemente la tecla Edit.
è [Fctn] intermitente.
3. Con la tecla A o B seleccionar _I¯ o _I¯I_.
4. Pulsar brevemente la tecla Edit.
è El próximo parámetro ajustable parpadea.
5. Con la tecla A o B seleccionar el parámetro o el valor.
6. Repetir los puntos 4 y 5 hasta que estén ajustados todos los parámetros.
OutD
(salida
analógica)
Out
d_|¯|_
Fctn
SP.Lo In.Hi
SP.Hi In.Lo
t.obS
d.SP
logic
COLR
MIN Reset
MAX Reset
Ajustar monitorización de autodiferencia d_I¯I_
1. Pulsar brevemente la tecla Edit.
è Aparece [Edit]. [OutA] intermitente.
2. Pulsar brevemente la tecla Edit.
è [Fctn] intermitente.
1. Con la tecla A o B seleccionar d_I¯I_.
2. Pulsar brevemente la tecla Edit.
è [SP.Lo] intermitente.
3. Con la tecla A o B seleccionar el valor para el punto de conmutación.
4. Pulsar brevemente la tecla Edit.
è [SP.Hi] intermitente.
5. Con la tecla A o B seleccionar el valor para el punto de conmutación.
6. Pulsar brevemente la tecla Edit.
è [t.obS] intermitente.
7. Seleccionar el intervalo de tiempo con la tecla A o B.
8. Pulsar brevemente la tecla Edit.
è [d.SP] intermitente.
9. Seleccionar la diferencia de presión con la tecla A o B.
10.Pulsar brevemente la tecla Edit.
è [logic] intermitente.
11.Otros ajustes è Fig. 23.

5.5 Modificar ajustes del aparato (modo EDIT)

Condición previa: El sensor está preparado para funcionar (modo RUN).
La introducción de parámetros está bloqueada cuando el código de seguridad está
activado: [Lock] intermitente.
• Introducir el código de seguridad (è Cap. 5.4).
1. Pulsar brevemente la tecla Edit.
è Aparece [Edit]. [OutA] intermitente.
2. Con la tecla A o B seleccionar el menú especial [Spec].
è [Spec] intermitente.
3. Pulsar brevemente la tecla Edit.
è [Filt] intermitente.
4. Con la tecla A o B seleccionar el parámetro o el valor.
5. Pulsar brevemente la tecla Edit.
è El valor ajustado se ha guardado
è El próximo parámetro ajustable parpadea.
6. Repetir los puntos 4 y 5 hasta que estén ajustados todos los parámetros.
5.6 Replicar parámetros (modo EDIT)
Condición previa:
– El sensor ya configurado (sensor máster) está preparado para funcionar
(modo RUN).
– El sensor máster está conectado con el sensor del aparato (Device) (è Fig. 22).
– La parametrización del sensor del aparato no puede estar bloqueada a través de
IO-Link.
– El sensor del aparato se encuentra en estado desconectado (salida de
conmutación PNP, indicación OutA apagada).
Sensor del máster
Fig. 22
1. Seleccionar el menú especial [Spec] en el sensor máster.
2. Pulsar la tecla Edit repetidamente hasta que aparezca [MASt].
3. Con la tecla A o B seleccionar [ON].
è Aparece [REPL] / [RedY].
4. Pulsar la tecla A o B.
è Aparece brevemente [REPL] / [RUN].
è Los parámetros se transmiten al sensor de aparato.
è Aparece [REPL] / [RedY].
En caso de error aparece brevemente un mensaje de error (è Fig. 24).
5. Si es necesario parametrizar otro sensor repetir el punto 4.
6. Pulsar brevemente la tecla Edit.
è Cambio al modo RUN.
Alimentación de tensión
Sensor del aparato
(Device)
