- Página 1 INFORMACIÓN TÉCNICA SISTEMA DE REGULACIÓN RAUMATIC HC BUS Válida a partir de julio de 2012 Construcción Salvo modificaciones técnicas Automoción www.rehau.es Industria...
-
Página 2: Tabla De Contenido
SISTEMA DE REGULACIÓN RAUMATIC HC BUS ÍNDICE 1 Informaciones e indicaciones de seguridad ..............3 2 Descripción y componentes del sistema . -
Página 3: Informaciones E Indicaciones De Seguridad
Puede solicitar la Información Técnica más actual a su delegación números de página comercial REHAU o a su distribuidor, así como descargarla en Internet, bajo la dirección: Símbolos www.rehau.es Indicación de seguridad... -
Página 4: Indumentaria De Trabajo
REHAU a utilizar. Las directivas, normas y reglamentos van seguidos siempre por la versión – Las tenazas para tubo y los cortatubos REHAU se conservarán y actualizada. manejarán de forma que se evite toda posibilidad de heridas por contacto con sus hojas de corte. -
Página 5: Descripción Y Componentes Del Sistema
– Control de la temperatura de impulsión – Solicitud de calefacción y refrescamiento Descripción del sistema RAUMATIC HC BUS es un sistema de regulación basado en la tecnología bus. Todos los componentes están conectados mediante un bus, lo cual Fig. 2-2 HC BUS Room Unit se traduce en la consiguiente reducción del trabajo de cableado en... -
Página 6: Módulo De Expansión Hc Bus Manager (Módulo-V / Módulo-Ft)
2.3 Módulo de expansión HC BUS Manager (Módulo-V / Estructura del sistema Módulo-FT) El sistema puede controlar entre 1 y 10 segmentos. Cada segmento es controlado por 1 HC BUS Manager y es, por consiguiente, una unidad operativa independiente. El HC BUS Manager del segmento 1 es considerado como el módulo maestro y coordina por ello el funcionamiento de todo el sistema. -
Página 7: Funcionamiento Del Sistema
SISTEMA DE REGULACIÓN RAUMATIC HC BUS FUNCIONAMIENTO DEL SISTEMA 3.1 Indicaciones generales sobre el funcionamiento del 3.3 Control de la temperatura de impulsión sistema La temperatura de impulsión del primer circuito mezclado es controlada por el HC BUS Manager (maestro o esclavo). Cada una de El sistema HC RAUMATIC BUS controla todos los componentes de la las 4 temperaturas de impulsión adicionales puede ser controlada por... -
Página 8: Optimización De La Fase De Inicio De Calefacción Y De Refrescamiento
3.5 Optimización de la fase de inicio de calefacción y de Con la tecla “Ventilación” de los controladores Room Unit el usuario refrescamiento puede activar manualmente los fan coils incluso cuando la temperatura está dentro del margen de tolerancia en torno al valor de En los programas semanales el usuario específica los intervalos de consigna. -
Página 9: Límites Del Sistema
3.9 Límites del sistema Se pueden conectar hasta 9 HC BUS Managers (esclavos) para controlar hasta 500 habitaciones. La tabla siguiente muestra un ejemplo del número máximo de habitaciones y dispositivos admitido en un sistema controlado por un HC BUS Manager (instalación constituida por un único segmento). Considerando que: –... -
Página 10: Sensores
SISTEMA DE REGULACIÓN RAUMATIC HC BUS SENSORES Sonda de temperatura exterior AT-HC Vaina de inmersión IS-HC Fig. 4-1 Sonda de temperatura exterior AT-HC Fig. 4-3 Vaina de inmersión IS-HC Para el funcionamiento del sistema es necesaria una sonda de Para sonda de temperatura impulsión/retorno FRT-HC. - Página 11 HC BUS Manager. – HC BUS Room Unit en la línea Filed Bus – Actuadores 24V Controlador del punto de rocío REHAU TPW La tensión de alimentación de los dispositivos de control debe ser independiente de la alimentación de los dispositivos directamente activados por el sistema de regulación, por ejemplo los actuadores de...
-
Página 12: Instalación Y Configuración Del Sistema
SISTEMA DE REGULACIÓN RAUMATIC HC BUS INSTALACIÓN Y CONFIGURACIÓN DEL SISTEMA HC BUS Manager La instalación, la puesta en marcha y el mantenimiento de todos los El HC BUS Manager está preparado para el montaje sobre carriles según componentes del sistema de regulación deberán ser realizados por las normas DIN 43880 y UNE 21822. -
Página 13: Módulo De Expansión Hc Bus Manager
Módulo de expansión HC BUS Manager Configuración del sistema La instalación del sistema de regulación puede estar asistida mediante Módulo-V: un procedimiento guiado. El asistente de configuración guía al Si se utiliza el módulo de expansión HC BUS Manager como módulo usuario a lo largo de las fases de la instalación. -
Página 14: Instrucciones Para El Proyectado
SISTEMA DE REGULACIÓN RAUMATIC HC BUS INSTRUCCIONES PARA EL PROYECTADO Tenga en cuenta lo siguiente: B) Cálculo de los Módulos V/FT necesarios La estructura modular del sistema le dota de una gran flexibilidad. La El segundo paso prevé el cálculo del total de módulos V/FT requeridos tecnología bus permite conectar los componentes (y una fuente de... - Página 15 C) Realización de las conexiones eléctricas Deberán respetarse las especificaciones siguientes: – Normas vigentes en el lugar de la instalación Los cables incluidos en la tabla siguiente son sólo recomendados. – Estado de la técnica – Evitar las interferencias sobre las líneas de los sensores Comprobar siempre la compatibilidad de los cables en el caso de –...
- Página 16 Esquema hidráulico...
- Página 17 Vista general del sistema...
- Página 18 Esquema eléctrico de alimentación y líneas de comunicaciones bus...
- Página 19 Esquema eléctrico del HC BUS Manager (maestro) / HC BUS Manager (esclavo)
- Página 20 Módulo de expansión HC BUS Manager utilizado como Módulo-V...
- Página 21 Módulo de expansión HC BUS Manager utilizado como Módulo-FT...
-
Página 22: Datos Técnicos

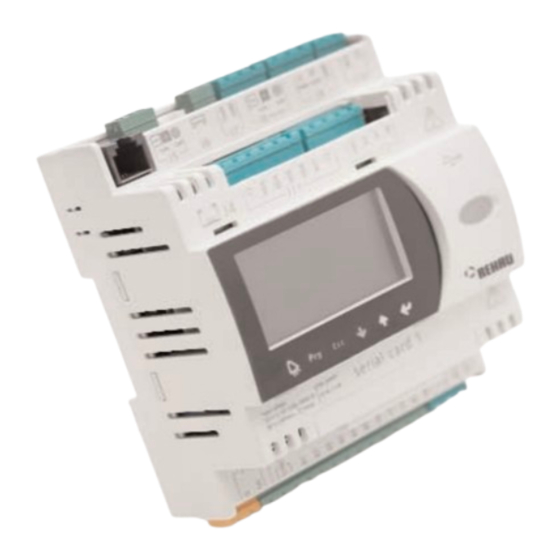

SISTEMA DE REGULACIÓN RAUMATIC HC BUS DATOS TÉCNICOS 7.1 HC BUS Manager Características especiales Dimensiones (L x A x F): 105x115x60 mm (6 módulos DIN) Montaje El HC BUS Manager controla un segmento del sistema de regulación DIN según las normas DIN 43880 y UNE 21822. Autoextinguible: V2 a través del bus. -
Página 23: Hc Bus Room Unit
7.3 HC BUS Room Unit 7.5 Sondas Terminal con sensor de temperatura y humedad, display Sonda de temperatura exterior AT-HC retroiluminado, botón de control de los parámetros y del valor de – Sonda de temperatura NTC (10 kOhm, 1% a 25°C) consigna, 4 teclas de gestión de las funciones, 1 para control de fan –... -
Página 24: Controlador Del Punto De Rocío Rehau Tpw
7.6 Controlador del punto de rocío REHAU TPW 7.8 HC BUS Web card Función específica de protección frente al agua de condensación. Tarjeta de comunicación con servidor y páginas web integradas, para Fijación al tubo con abrazadera, diámetro 15-60 mm. -
Página 25: Sistemas De Regulación Raumatic Hc Bus
SISTEMAS DE REGULACIÓN RAUMATIC HC BUS EJEMPLO DE CONFIGURACIÓN A continuación se muestra un ejemplo de instalación residencial 6 zonas de temperatura/humedad, una zona de sólo temperatura, un circuito mezclador, dos deshumificadores y un fan coil. - Página 26 Durante la fase de diseño/instalación se recomienda crear una tabla resumen de los dispositivos utilizados, entradas y salidas de los módulos de control, la asociación de los actuadores electrotérmicos hidráulicas de las estancias, con los colectores y los circuitos de mezcla...
- Página 27 La tabla siguiente se puede utilizar durante la fase de diseño/instlación para optimizar el proceso de configuración del software. Ref.proyecto: Lugar, fecha: Proyectista/instalador Firma Nota :...
