Resumen de contenidos para Siemens SIMATIC ET 200SP

  • Página 2 ___________________ BaseUnits Prólogo (6ES7193-6BP.../3RK1908-0AP00…) Guía de orientación de la ___________________ documentación ___________________ SIMATIC Descripción del producto BaseUnits para módulos de ___________________ periferia ET 200SP BaseUnits BaseUnits para ___________________ arrancadores de motor (6ES7193-6BP.../3RK1908-0AP00…) Croquis acotados de ___________________ módulos de periferia Manual de producto Croquis acotados de ___________________ arrancadores de motor...
  • Página 3 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...

  • Página 4: Prólogo

    Este manual de producto completa el manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293) y el manual de sistema Arrancadores de motor SIMATIC ET 200SP. Allí se describen las funciones que afectan de forma general al sistema. ((Falta consignar el enlace para el arrancador de motor)) La información contenida en el presente manual de producto y en los manuales de sistema...

  • Página 5: Tabla De Contenido

    Índice Prólogo ..............................4 Guía de orientación de la documentación ....................7 Descripción del producto ........................10 BaseUnits para módulos de periferia ..................... 13 BU15-P16+A10+2D (tipo de BU A0) ..................13 3.1.1 Descripción del producto ......................13 3.1.2 Conexión ..........................15 3.1.3 Datos técnicos ........................
  • Página 6 Índice 3.10 BU20-P12+A0+4B (tipo de BU B1) ..................47 3.10.1 Descripción del producto ....................... 47 3.10.2 Conexión ..........................48 3.10.3 Datos técnicos........................49 3.11 BU20-P6+A2+4D (tipo de BU C0) ..................50 3.11.1 Descripción del producto ....................... 50 3.11.2 Conexión ..........................52 3.11.3 Datos técnicos........................

  • Página 7: Guía De Orientación De La Documentación

    Guía de orientación de la documentación La documentación del sistema de periferia descentralizada SIMATIC ET 200SP se divide en tres partes. Esta división permite acceder directamente al contenido deseado. Información básica En el manual de sistema se describen detalladamente la configuración, el montaje, el cableado y la puesta en marcha del sistema de periferia descentralizada SIMATIC ET 200SP.
  • Página 8 Información general En los manuales de funciones encontrará descripciones detalladas sobre temas generales en torno al sistema de periferia descentralizada SIMATIC ET 200SP, p. ej., diagnóstico, comunicación, servidor web, instalación de controladores con inmunidad a las interferencias. La documentación se puede descargar gratuitamente de Internet (http://w3.siemens.com/mcms/industrial-automation-systems-simatic/en/manual-...

  • Página 9: Ejemplos De Aplicación

    ● Manuales, curvas características, instrucciones de manejo, certificados ● Datos maestros de productos Encontrará "mySupport", "Datos CAx" en Internet (http://support.industry.siemens.com/my/ww/es/CAxOnline). Ejemplos de aplicación Los ejemplos de aplicación le asisten con diferentes herramientas y ejemplos a la hora de resolver las tareas de automatización. En los ejemplos se muestran siempre soluciones en las que interactúan varios componentes del sistema, sin centrarse en productos concretos.

  • Página 10: Descripción Del Producto

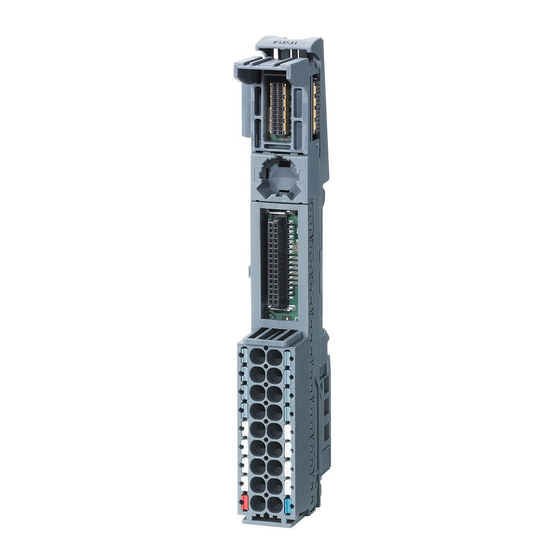

    Descripción del producto Características generales de las BaseUnits El sistema de periferia descentralizada contiene diferentes BaseUnits. Mediante las BaseUnits se definen, entre otros, la conexión al proceso, el módulo de periferia/arrancador de motor y la entrada de la tensión de alimentación. Todas las características se pueden deducir del nombre abreviado de la BaseUnit, que se explica a continuación.

  • Página 11: Selección, Montaje Y Conexión De Baseunits

    BaseUnit coincida con la de la red de alimentación. La Totally Integrated Automation Selection Tool (TIA Selection Tool) (http://www.siemens.com/tia-selection-tool) facilita la selección, configuración y pedido de módulos ET 200SP. Puede descargarse gratuitamente en Internet (http://support.automation.siemens.com/WW/view/es/58649293).
  • Página 12 Para conocer siempre la última información al respecto y poder realizar las posibles modificaciones necesarias en su instalación deberá abonarse al newsletter correspondiente: Siemens Newsletter Regístrese en "Productos y soluciones" para el siguiente Newsletter: • Control Components and Systems Engineering News •...

  • Página 13: Baseunits Para Módulos De Periferia

    BaseUnits para módulos de periferia BU15-P16+A10+2D (tipo de BU A0) 3.1.1 Descripción del producto Referencia 6ES7193-6BP20-0DA0 Vista Figura 3-1 BaseUnit BU15-P16+A10+2D BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...

  • Página 14: Características

    BaseUnits para módulos de periferia 3.1 BU15-P16+A10+2D (tipo de BU A0) Características ● BaseUnit apta para todos los módulos de periferia del tipo BaseUnit "A0/A1". Se puede deducir de los dos últimos números de la referencia – Tensión de alimentación (borne L+, M): máx. 24 V DC/10 A –...

  • Página 15: Conexión

    1 a 16 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). 1A, 2A, 3A, 4A, 5A, 6A, 7A, 8A, Conexión del conductor de protección o barra de potencial utilizable a discreción hasta 9A, 10A, AUX 24 V DC con máx.

  • Página 16: Datos Técnicos

    BaseUnits para módulos de periferia 3.1 BU15-P16+A10+2D (tipo de BU A0) 3.1.3 Datos técnicos Datos técnicos de la BaseUnit BU15-P16+A10+2D 6ES7193-6BP20-0DA0 Nombre del producto BU15-P16+A10+2D Tensión de alimentación Valor nominal (DC) 24 V Protección externa para líneas de alimentación Sí; interruptor automático de 24 V DC/10 A con curva de disparo B o C Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 17: Bu15-P16+A0+2D (Tipo De Bu A0)

    BaseUnits para módulos de periferia 3.2 BU15-P16+A0+2D (tipo de BU A0) BU15-P16+A0+2D (tipo de BU A0) 3.2.1 Descripción del producto Referencia 6ES7193-6BP00-0DA0 Vista Figura 3-3 BaseUnit BU15-P16+A0+2D BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 18 BaseUnits para módulos de periferia 3.2 BU15-P16+A0+2D (tipo de BU A0) Características ● BaseUnit apta para todos los módulos de periferia del tipo BaseUnit "A0/A1". Se puede deducir de los dos últimos números de la referencia – Tensión de alimentación (borne L+, M): máx. 24 V DC/10 A –...

  • Página 19: Conexión

    Borne Explicaciones 1 a 16 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). (AUX) Sin acceso a través de bornes a la barra AUX L+, P1 / M, P2 L+: tensión nominal de alimentación 24 V DC con máx. 10 A...

  • Página 20: Datos Técnicos

    BaseUnits para módulos de periferia 3.2 BU15-P16+A0+2D (tipo de BU A0) 3.2.3 Datos técnicos Datos técnicos de la BaseUnit BU15-P16+A0+2D 6ES7193-6BP00-0DA0 Nombre del producto BU15-P16+A0+2D Tensión de alimentación Valor nominal (DC) 24 V Protección externa para líneas de alimentación Sí; interruptor automático de 24 V DC/10 A con curva de disparo B o C Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 21: Bu15-P16+A10+2B (Tipo De Bu A0)

    BaseUnits para módulos de periferia 3.3 BU15-P16+A10+2B (tipo de BU A0) BU15-P16+A10+2B (tipo de BU A0) 3.3.1 Descripción del producto Referencia 6ES7193-6BP20-0BA0 Vista Figura 3-5 BaseUnit BU15-P16+A10+2B BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 22 BaseUnits para módulos de periferia 3.3 BU15-P16+A10+2B (tipo de BU A0) Características ● BaseUnit apta para todos los módulos de periferia del tipo BaseUnit "A0/A1". Se puede deducir de los dos últimos números de la referencia – Capacidad de carga por borne de proceso (bornes 1 a 16): máx. 2 A ●...

  • Página 23: Conexión

    1 a 16 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). 1A, 2A, 3A, 4A, 5A, 6A, 7A, Conexión del conductor de protección o barra de potencial utilizable a discreción hasta 8A, 9A, 10A, AUX 24 V DC con máx.

  • Página 24: Datos Técnicos

    BaseUnits para módulos de periferia 3.3 BU15-P16+A10+2B (tipo de BU A0) 3.3.3 Datos técnicos Datos técnicos de la BaseUnit BU15-P16+A10+2B 6ES7193-6BP20-0BA0 Nombre del producto BU15-P16+A10+2B Tensión de alimentación Valor nominal (DC) 24 V Protección externa para líneas de alimentación Sí; interruptor automático de 24 V DC/10 A con curva de disparo B o C Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 25: Bu15-P16+A0+2B (Tipo De Bu A0)

    BaseUnits para módulos de periferia 3.4 BU15-P16+A0+2B (tipo de BU A0) BU15-P16+A0+2B (tipo de BU A0) 3.4.1 Descripción del producto Referencia 6ES7193-6BP00-0BA0 Vista Figura 3-7 BaseUnit BU15-P16+A0+2B Características ● BaseUnit apta para todos los módulos de periferia del tipo BaseUnit "A0/A1". Se puede deducir de los dos últimos números de la referencia –...

  • Página 26: Conexión

    Borne Explicaciones 1 a 16 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). (AUX) Sin acceso a través de bornes a la barra AUX L+, P1 / M, P2 L+: tensión nominal de alimentación 24 V DC con máx. 10 A...

  • Página 27: Datos Técnicos

    BaseUnits para módulos de periferia 3.4 BU15-P16+A0+2B (tipo de BU A0) 3.4.3 Datos técnicos Datos técnicos de la BaseUnit BU15-P16+A0+2B 6ES7193-6BP00-0BA0 Nombre del producto BU15-P16+A0+2B Tensión de alimentación Valor nominal (DC) 24 V Protección externa para líneas de alimentación Sí; interruptor automático de 24 V DC/10 A con curva de disparo B o C Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 28: Bu15-P16+A0+12D/T (Tipo De Bu A1)

    BaseUnits para módulos de periferia 3.5 BU15-P16+A0+12D/T (tipo de BU A1) BU15-P16+A0+12D/T (tipo de BU A1) 3.5.1 Descripción del producto Referencia 6ES7193-6BP40-0DA1 Vista Figura 3-9 BaseUnit BU15-P16+A0+12D/T BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 29 BaseUnits para módulos de periferia 3.5 BU15-P16+A0+12D/T (tipo de BU A1) Características ● BaseUnit para todos los módulos de periferia del tipo BaseUnit "A1". Se puede deducir de los dos últimos números de la referencia Nota Si utiliza otro módulo de periferia, puede dispararse un fusible interno no sustituible y deberá...

  • Página 30: Conexión

    1 a 16 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). 1B, 2B, 3B, 4B, 5B / 2 x 5 bornes adicionales para la entrada de tensión de alimentación de 24 V DC, máx. 10 A...

  • Página 31: Datos Técnicos

    BaseUnits para módulos de periferia 3.5 BU15-P16+A0+12D/T (tipo de BU A1) 3.5.3 Datos técnicos Datos técnicos de la BaseUnit BU15-P16+A0+12D/T 6ES7193-6BP40-0DA1 Nombre del producto BU15-P16+A0+12D/T Tensión de alimentación Valor nominal (DC) 24 V Protección externa para líneas de alimentación Sí; interruptor automático de 24 V DC/10 A con curva de disparo B o C Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 32: Bu15-P16+A0+2D/T (Tipo De Bu A1)

    BaseUnits para módulos de periferia 3.6 BU15-P16+A0+2D/T (tipo de BU A1) BU15-P16+A0+2D/T (tipo de BU A1) 3.6.1 Descripción del producto Referencia 6ES7193-6BP00-0DA1 Vista Figura 3-11 BaseUnit BU15-P16+A0+2D/T BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 33 BaseUnits para módulos de periferia 3.6 BU15-P16+A0+2D/T (tipo de BU A1) Características ● BaseUnit para todos los módulos de periferia del tipo BaseUnit "A1". Se puede deducir de los dos últimos números de la referencia Nota Si utiliza otro módulo de periferia, puede dispararse un fusible interno no sustituible y deberá...

  • Página 34: Conexión

    Borne Explicaciones 1 a 16 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). (AUX) Sin acceso a través de bornes a la barra AUX L+, P1 / M, P2 L+: tensión nominal de alimentación 24 V DC con máx. 10 A...

  • Página 35: Datos Técnicos

    BaseUnits para módulos de periferia 3.6 BU15-P16+A0+2D/T (tipo de BU A1) 3.6.3 Datos técnicos Datos técnicos de la BaseUnit BU15-P16+A0+2D/T 6ES7193-6BP00-0DA1 Nombre del producto BU15-P16+A0+2D/T Tensión de alimentación Valor nominal (DC) 24 V Protección externa para líneas de alimentación Sí; interruptor automático de 24 V DC/10 A con curva de disparo B o C Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 36: Bu15-P16+A0+12B/T (Tipo De Bu A1)

    BaseUnits para módulos de periferia 3.7 BU15-P16+A0+12B/T (tipo de BU A1) BU15-P16+A0+12B/T (tipo de BU A1) 3.7.1 Descripción del producto Referencia 6ES7193-6BP40-0BA1 Vista Figura 3-13 BaseUnit BU15-P16+A0+12B/T BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 37 BaseUnits para módulos de periferia 3.7 BU15-P16+A0+12B/T (tipo de BU A1) Características ● BaseUnit apta para todos los módulos de periferia del tipo BaseUnit "A1". Se puede deducir de los dos últimos números de la referencia Nota Si utiliza otro módulo de periferia, puede dispararse un fusible interno no sustituible y deberá...

  • Página 38: Conexión

    1 a 16 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). 1B, 2B, 3B, 4B, 5B / 2 x 5 bornes adicionales para la entrada de tensión de alimentación de 24 V DC, máx. 10 A...

  • Página 39: Datos Técnicos

    BaseUnits para módulos de periferia 3.7 BU15-P16+A0+12B/T (tipo de BU A1) 3.7.3 Datos técnicos Datos técnicos de la BaseUnit BU15-P16+A0+12B/T 6ES7193-6BP40-0BA1 Nombre del producto BU15-P16+A0+12B/T Tensión de alimentación Valor nominal (DC) 24 V Protección externa para líneas de alimentación Sí; interruptor automático de 24 V DC/10 A con curva de disparo B o C Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 40: Bu15-P16+A0+2B/T (Tipo De Bu A1)

    BaseUnits para módulos de periferia 3.8 BU15-P16+A0+2B/T (tipo de BU A1) BU15-P16+A0+2B/T (tipo de BU A1) 3.8.1 Descripción del producto Referencia 6ES7193-6BP00-0BA1 Vista Figura 3-15 BaseUnit BU15-P16+A0+2B/T BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 41 BaseUnits para módulos de periferia 3.8 BU15-P16+A0+2B/T (tipo de BU A1) Características ● BaseUnit apta para todos los módulos de periferia del tipo BaseUnit "A1". Se puede deducir de los dos últimos números de la referencia Nota Si utiliza otro módulo de periferia, puede dispararse un fusible interno no sustituible y deberá...

  • Página 42: Conexión

    Borne Explicaciones 1 a 16 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). (AUX) Sin acceso a través de bornes a la barra AUX L+, P1 / M, P2 L+: tensión nominal de alimentación 24 V DC con máx. 10 A...

  • Página 43: Datos Técnicos

    BaseUnits para módulos de periferia 3.8 BU15-P16+A0+2B/T (tipo de BU A1) 3.8.3 Datos técnicos Datos técnicos de la BaseUnit BU15-P16+A0+2B/T 6ES7193-6BP00-0BA1 Nombre del producto BU15-P16+A0+2B/T Tensión de alimentación Valor nominal (DC) 24 V Protección externa para líneas de alimentación Sí; interruptor automático de 24 V DC/10 A con curva de disparo B o C Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 44: Bu20-P12+A4+0B (Tipo De Bu B0)

    BaseUnits para módulos de periferia 3.9 BU20-P12+A4+0B (tipo de BU B0) BU20-P12+A4+0B (tipo de BU B0) 3.9.1 Descripción del producto Referencia 6ES7193-6BP20-0BB0 Vista Figura 3-17 BaseUnit BU20-P12+A4+0B Características ● BaseUnit adecuada para todos los módulos de periferia del tipo BaseUnit "B0/B1". Se puede deducir de los dos últimos números de la referencia –...

  • Página 45: Conexión

    1 a 12 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). 1A, 2A, 3A, 4A, AUX Conexión del conductor de protección o barra de potencial utilizable a discreción hasta 230 V AC/DC con máx. 10 A. Si conecta una tensión, esta deberá pertenecer al mismo grupo de potencial que la tensión de alimentación nominal.

  • Página 46: Datos Técnicos

    BaseUnits para módulos de periferia 3.9 BU20-P12+A4+0B (tipo de BU B0) 3.9.3 Datos técnicos Datos técnicos de la BaseUnit BU20-P12+A4+0B 6ES7193-6BP20-0BB0 Nombre del producto BU20-P12+A4+0B Tensión de alimentación Valor nominal (DC) 24 V Valor nominal (AC) 230 V; 110 V Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 47: Bu20-P12+A0+4B (Tipo De Bu B1)

    BaseUnits para módulos de periferia 3.10 BU20-P12+A0+4B (tipo de BU B1) 3.10 BU20-P12+A0+4B (tipo de BU B1) 3.10.1 Descripción del producto Referencia 6ES7193-6BP20-0BB1 Vista Figura 3-19 BaseUnit BU20-P12+A0+4B Características ● BaseUnit adecuada para todos los módulos de periferia del tipo BaseUnit "B1". Se puede deducir de los dos últimos números de la referencia –...

  • Página 48: Conexión

    BaseUnits para módulos de periferia 3.10 BU20-P12+A0+4B (tipo de BU B1) 3.10.2 Conexión Asignación de conexiones Tabla 3- 10 Asignación de conexiones de la BaseUnit BU20-P12+A0+4B Asignación de conexiones de la BaseUnit BU20-P12+A0+4B Borne Explicaciones 1 a 12 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia.

  • Página 49: Datos Técnicos

    BaseUnits para módulos de periferia 3.10 BU20-P12+A0+4B (tipo de BU B1) 3.10.3 Datos técnicos Datos técnicos de la BaseUnit BU20-P12+A0+4B 6ES7193-6BP20-0BB1 Nombre del producto BU20-P12+A0+4B Tensión de alimentación Valor nominal (DC) 24 V Valor nominal (AC) 230 V; 110 V Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 50: Bu20-P6+A2+4D (Tipo De Bu C0)

    BaseUnits para módulos de periferia 3.11 BU20-P6+A2+4D (tipo de BU C0) 3.11 BU20-P6+A2+4D (tipo de BU C0) 3.11.1 Descripción del producto Referencia 6ES7193-6BP20-0DC0 Vista Figura 3-21 BaseUnit BU20-P6+A2+4D BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 51 BaseUnits para módulos de periferia 3.11 BU20-P6+A2+4D (tipo de BU C0) Características ● BaseUnit adecuada para todos los módulos de periferia del tipo BaseUnit "C0/C1". Se puede deducir de los dos últimos números de la referencia – Tensión de alimentación (bornes 1L, 2L, / 1N, 2N): máx. 230 V AC/10 A –...

  • Página 52: Conexión

    1 a 6 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). 1A, 2A, AUX Conexión del conductor de protección o barra de potencial utilizable a discreción hasta 230 V AC/DC con máx. 10 A. Si conecta una tensión, esta deberá pertenecer al mismo grupo de potencial que la tensión nominal de alimentación.

  • Página 53: Datos Técnicos

    BaseUnits para módulos de periferia 3.11 BU20-P6+A2+4D (tipo de BU C0) 3.11.3 Datos técnicos Datos técnicos de la BaseUnit BU20-P6+A2+4D 6ES7193-6BP20-0DC0 Nombre del producto BU20-P6+A2+4D Tensión de alimentación Valor nominal (DC) 24 V; 30 V Valor nominal (AC) 230 V; 110 V Protección externa para líneas de alimentación Sí;...

  • Página 54: Bu20-P6+A2+4B (Tipo De Bu C1)

    BaseUnits para módulos de periferia 3.12 BU20-P6+A2+4B (tipo de BU C1) 3.12 BU20-P6+A2+4B (tipo de BU C1) 3.12.1 Descripción del producto Referencia 6ES7193-6BP20-0BC1 Vista Figura 3-23 BaseUnit BU20-P6+A2+4B BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 55 BaseUnits para módulos de periferia 3.12 BU20-P6+A2+4B (tipo de BU C1) Características ● BaseUnit adecuada para todos los módulos de periferia del tipo BaseUnit "C0/C1". Se puede deducir de los dos últimos números de la referencia – Capacidad de carga por borne de proceso (bornes 1 a 4): máx. 5 A –...

  • Página 56: Conexión

    1 a 6 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). 1A, 2A, AUX Conexión del conductor de protección o barra de potencial utilizable a discreción hasta 230 V AC/DC con máx. 10 A. Si conecta una tensión, esta deberá pertenecer al mismo grupo de potencial que la tensión de alimentación nominal.

  • Página 57: Datos Técnicos

    BaseUnits para módulos de periferia 3.12 BU20-P6+A2+4B (tipo de BU C1) 3.12.3 Datos técnicos Datos técnicos de la BaseUnit BU20-P6+A2+4B 6ES7193-6BP20-0BC1 Nombre del producto BU20-P6+A2+4B Tensión de alimentación Valor nominal (DC) 24 V; 30 V Valor nominal (AC) 230 V; 110 V Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 58: Bu20-P12+A0+0B (Tipo De Bu D0)

    BaseUnits para módulos de periferia 3.13 BU20-P12+A0+0B (tipo de BU D0) 3.13 BU20-P12+A0+0B (tipo de BU D0) 3.13.1 Descripción del producto Referencia 6ES7193-6BP00-0BD0 Vista Figura 3-25 BaseUnit BU20-P12+A0+0B BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 59 BaseUnits para módulos de periferia 3.13 BU20-P12+A0+0B (tipo de BU D0) Características ● BaseUnit adecuada para todos los módulos de periferia del tipo BaseUnit "D0". Se puede deducir de los dos últimos números de la referencia – Capacidad de carga por borne de proceso (bornes 1 a 12): máx. 5 A ●...

  • Página 60: Conexión

    Asignación de conexiones de la BaseUnit BU20-P12+A0+0B Borne Explicaciones 1 a 12 La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). Esquema de principio ① Bus de fondo ② Módulo de periferia ③...

  • Página 61: Datos Técnicos

    BaseUnits para módulos de periferia 3.13 BU20-P12+A0+0B (tipo de BU D0) 3.13.3 Datos técnicos Datos técnicos de la BaseUnit BU20-P12+A0+0B 6ES7193-6BP00-0BD0 Nombre del producto BU20-P12+A0+0B Tensión de alimentación Valor nominal (AC) 400 V; AC 230 V (L1/ N) Capacidad de carga Capacidad de carga hasta 60 °C, máx.

  • Página 62: Bu20-P8+A4+0B (Tipo De Bu F0)

    BaseUnits para módulos de periferia 3.14 BU20-P8+A4+0B (tipo de BU F0) 3.14 BU20-P8+A4+0B (tipo de BU F0) 3.14.1 Descripción del producto Tenga en cuenta lo siguiente si utiliza los bornes AUX como barra PE: ATENCIÓN Si AUX se utiliza como PE, entonces AUX debe marcarse en verde-amarillo (p. ej. etiquetas de identificación por color ve/am).
  • Página 63 BaseUnits para módulos de periferia 3.14 BU20-P8+A4+0B (tipo de BU F0) Características ● BaseUnit adecuada para todos los módulos de periferia del tipo BaseUnit "F0". Se puede deducir de los dos últimos números de la referencia – Intensidad soportable por borne de proceso (bornes 1 a 4 y 9 a 12): máx. 5 A ●...

  • Página 64: Conexión

    Hasta 230 V AC/DC (AC solo monofásica) La asignación está determinada por el módulo de periferia. Ver el manual de producto Módulo de periferia (http://support.automation.siemens.com/WW/view/es/55679691/133300). 9 a 12 Muy baja tensión de seguridad SELV/PELV (MBTS/MBTP) La asignación está determinada por el módulo de periferia.

  • Página 65: Datos Técnicos

    BaseUnits para módulos de periferia 3.14 BU20-P8+A4+0B (tipo de BU F0) 3.14.3 Datos técnicos Datos técnicos de la BaseUnit BU20-P8+A4+0B 6ES7193-6BP20-0BF0 Nombre del producto BU20-P8+A4+0B Tensión de alimentación Valor nominal (DC) Ver el manual Valor nominal (AC) Ver el manual Intensidad soportable Intensidad soportable hasta 60 °C, máx.

  • Página 66: Baseunits Para Arrancadores De Motor

    Según la configuración, deberán consultarse los valores de derating. Barra AUX1 Las BaseUnits de los arrancadores de motor SIMATIC ET 200SP no admiten la barra AUX1. Las reglas de montaje de las BaseUnits para el arrancador de motor SIMATIC ET 200SP pueden consultarse en el manual de sistema de arrancadores de motor SIMATIC ET 200SP.

  • Página 67: Bu30-Ms1 - Baseunit Con Alimentación De 24 V Dc Y 500 V Ac

    BaseUnits para arrancadores de motor 4.2 BU30-MS1 - BaseUnit con alimentación de 24 V DC y 500 V AC ADVERTENCIA BaseUnit sin arrancador de motor: descarga eléctrica Si se instala una BaseUnit sin arrancador de motor en el sistema ET 200SP (p. ej., configuración futura), deberá...
  • Página 68 4.2 BU30-MS1 - BaseUnit con alimentación de 24 V DC y 500 V AC Características ● BaseUnit apta para todos los arrancadores de motor SIMATIC ET 200SP High Feature ● La BaseUnit abre un nuevo grupo de potencial (24 V DC). El Powerbus P1 y P2 está...

  • Página 69: Conexión

    L1(L), L2(N), L3, PE Alimentación de energía El arrancador de motor determina la asignación. Consultar el manual de producto Arrancadores de motor ET 200SP (https://support.industry.siemens.com/cs/ww/es/view/109479973). T1, T2, T3, PE Salida a motor 24 V DC, M 24 V DC: Tensión nominal de alimentación 24 V DC con 7 A máx.
  • Página 70 BaseUnits para arrancadores de motor 4.2 BU30-MS1 - BaseUnit con alimentación de 24 V DC y 500 V AC Esquema de principio En la siguiente figura se muestra el esquema de principio de la BaseUnit con alimentación de 24 V DC y 500 V AC. ①...

  • Página 71: Datos Técnicos

    BaseUnits para arrancadores de motor 4.2 BU30-MS1 - BaseUnit con alimentación de 24 V DC y 500 V AC 4.2.3 Datos técnicos Datos técnicos de la BaseUnit con alimentación de 24 V DC y 500 V AC 3RK1908-0AP00-0AP0 Nombre del producto BU30-MS1 Aislamiento galvánico Aislamiento galvánico entre bus de fondo y ten-...

  • Página 72: Bu30-Ms2 - Baseunit Con Alimentación De 500 V Ac

    BaseUnit con alimentación de 500 V AC Características ● BaseUnit apta para todos los arrancadores de motor SIMATIC ET 200SP High Feature ● La Base Unit asume el grupo de potencial (P1, P2) del módulo contiguo izquierdo. ● La BaseUnit abre un nuevo grupo de alimentación de 500 V AC. Se transmite el grupo de potencial (24 V DC).
  • Página 73 2. Temperatura ambiente y tipo de montaje en los que funcionan los arrancadores de motor. Para más información, consulte la tabla de reducción de potencia (derating) del manual de producto Arrancadores de motor SIMATIC ET 200SP. BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...

  • Página 74: Conexión

    Explicaciones L1(L), L2(N), L3, PE Alimentación de energía El arrancador de motor determina la asignación. Consultar el manual de producto Arrancadores de motor ET 200SP (https://support.industry.siemens.com/cs/ww/es/view/109479973). T1, T2, T3, PE Salida a motor BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 75 BaseUnits para arrancadores de motor 4.3 BU30-MS2 - BaseUnit con alimentación de 500 V AC Esquema de principio En la siguiente figura se muestra el esquema de principio de la BaseUnit con alimentación de 500 V AC. ① Bus de fondo ②...

  • Página 76: Datos Técnicos

    BaseUnits para arrancadores de motor 4.3 BU30-MS2 - BaseUnit con alimentación de 500 V AC 4.3.3 Datos técnicos Datos técnicos de la BaseUnit con alimentación de 500 V AC 3RK1908-0AP00-0CP0 Nombre del producto BU30-MS2 Aislamiento galvánico Aislamiento galvánico entre bus de fondo y ten- Sí...

  • Página 77: Bu30-Ms3 - Baseunit Con Alimentación De 24 V Dc

    BaseUnits para arrancadores de motor 4.4 BU30-MS3 - BaseUnit con alimentación de 24 V DC BU30-MS3 - BaseUnit con alimentación de 24 V DC 4.4.1 Descripción del producto Referencia 3RK1908-0AP00-0BP0 Vista Figura 4-5 BaseUnit con alimentación de 24 V DC BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...

  • Página 78: Conexión

    4.4 BU30-MS3 - BaseUnit con alimentación de 24 V DC Características ● BaseUnit apta para todos los arrancadores de motor SIMATIC ET 200SP High Feature ● La BaseUnit abre un nuevo grupo de potencial (24 V DC). Las barras de potencia P1 y P2 están interrumpidas respecto al módulo contiguo izquierdo (BaseUnit, módulo de...
  • Página 79 BaseUnits para arrancadores de motor 4.4 BU30-MS3 - BaseUnit con alimentación de 24 V DC Esquema de principio En la siguiente figura se muestra la conexión trifásica con alimentación de 24 V y alimentación de red. ① Bus de fondo ②...

  • Página 80: Datos Técnicos

    BaseUnits para arrancadores de motor 4.4 BU30-MS3 - BaseUnit con alimentación de 24 V DC 4.4.3 Datos técnicos Datos técnicos de la BaseUnit con alimentación de 24 V DC 3RK1908-0AP00-0BP0 Nombre del producto BU30-MS3 Aislamiento galvánico Aislamiento galvánico entre bus de fondo y ten- Sí...

  • Página 81: Bu30-Ms4 - Baseunit Sin Alimentación

    Figura 4-7 BaseUnit sin alimentación Características ● BaseUnit apta para todos los arrancadores de motor SIMATIC ET 200SP High Feature ● Con esta BaseUnit no se abren nuevos grupos de potencial. ● El grupo de potencial (24 V DC) se transmite.

  • Página 82: Conexión

    BaseUnits para arrancadores de motor 4.5 BU30-MS4 - BaseUnit sin alimentación 4.5.2 Conexión Asignación de conexiones Tabla 4- 4 Asignación de pines para BaseUnit sin alimentación Asignación de pines para BaseUnit sin alimentación Borne Explicaciones T1, T2, T3, PE Salida a motor Esquema de principio La siguiente figura muestra el esquema de principio de la BaseUnit sin alimentación.

  • Página 83: Datos Técnicos

    BaseUnits para arrancadores de motor 4.5 BU30-MS4 - BaseUnit sin alimentación 4.5.3 Datos técnicos Datos técnicos de la BaseUnit sin alimentación 3RK1908-0AP00-0DP0 Nombre del producto BU30-MS4 Aislamiento galvánico Aislamiento galvánico entre bus de fondo y ten- Sí sión de alimentación Aislamiento ensayado con 2500 V AC Tensión asignada de empleo...

  • Página 84: Croquis Acotados De Módulos De Periferia

    Croquis acotados de módulos de periferia Croquis acotado BU15-P16+A10+2D, BU15-P16+A10+2B, BU15-P16+A0+12D/T, BU15- P16+A0+12B/T A continuación se muestra a modo de ejemplo el croquis acotado de la BU15-P16+A10+2D con el módulo de periferia enchufado. Figura A-1 Croquis acotado BU15-P16+A10+2D BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 85 Croquis acotados de módulos de periferia Croquis acotado BU15-P16+A0+2D, BU15-P16+A0+2B, BU15-P16+A0+2D/T, BU15-P16+A0+2B/T A continuación se muestra a modo de ejemplo el croquis acotado de la BU15-P16+A0+2D con el módulo de periferia enchufado. Figura A-2 Croquis acotado BU15-P16+A0+2D BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
  • Página 86 Croquis acotados de módulos de periferia Croquis acotados BU20-P6+A2+4D, BU20-P6+A2+4B, BU20-P12+A4+0B, BU20-P12+A0+0B, BU20- P12+A0+4B, BU20-P8+A4+0B A continuación se muestra a modo de ejemplo el croquis acotado de la BU20-P12+A4+0B con el módulo de periferia enchufado. Figura A-3 Croquis acotado BU20-P12+A4+0B Croquis acotado de punta de prueba para toma de medición La figura siguiente muestra el croquis acotado de una punta de prueba para la toma de medición en la BaseUnit.

  • Página 87: Croquis Acotados De Arrancadores De Motor

    Croquis acotados de arrancadores de motor Croquis acotado BU30-MS-1, BU30-MS-2, BU30-MS-3, BU30-MS-4 En la imagen siguiente se muestra como ejemplo un croquis acotado de la BU30-MS-1 con módulo arrancador de motor enchufado. Figura B-1 Croquis acotado BU30-MS-1 BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Manual de producto, 04/2016, A5E03727051-AF...
