• Collegare il cavo (A) ai tubi del braccio e all'unità, ad
esempio con fissaggi adesivi e fascette per cavi.
Assicurarsi che il cavo abbia una lunghezza
sufficiente:
- quando il braccio aspirante è in posizione
completamente ripiegata; e
- per ruotare il braccio aspirante (max. 359°)

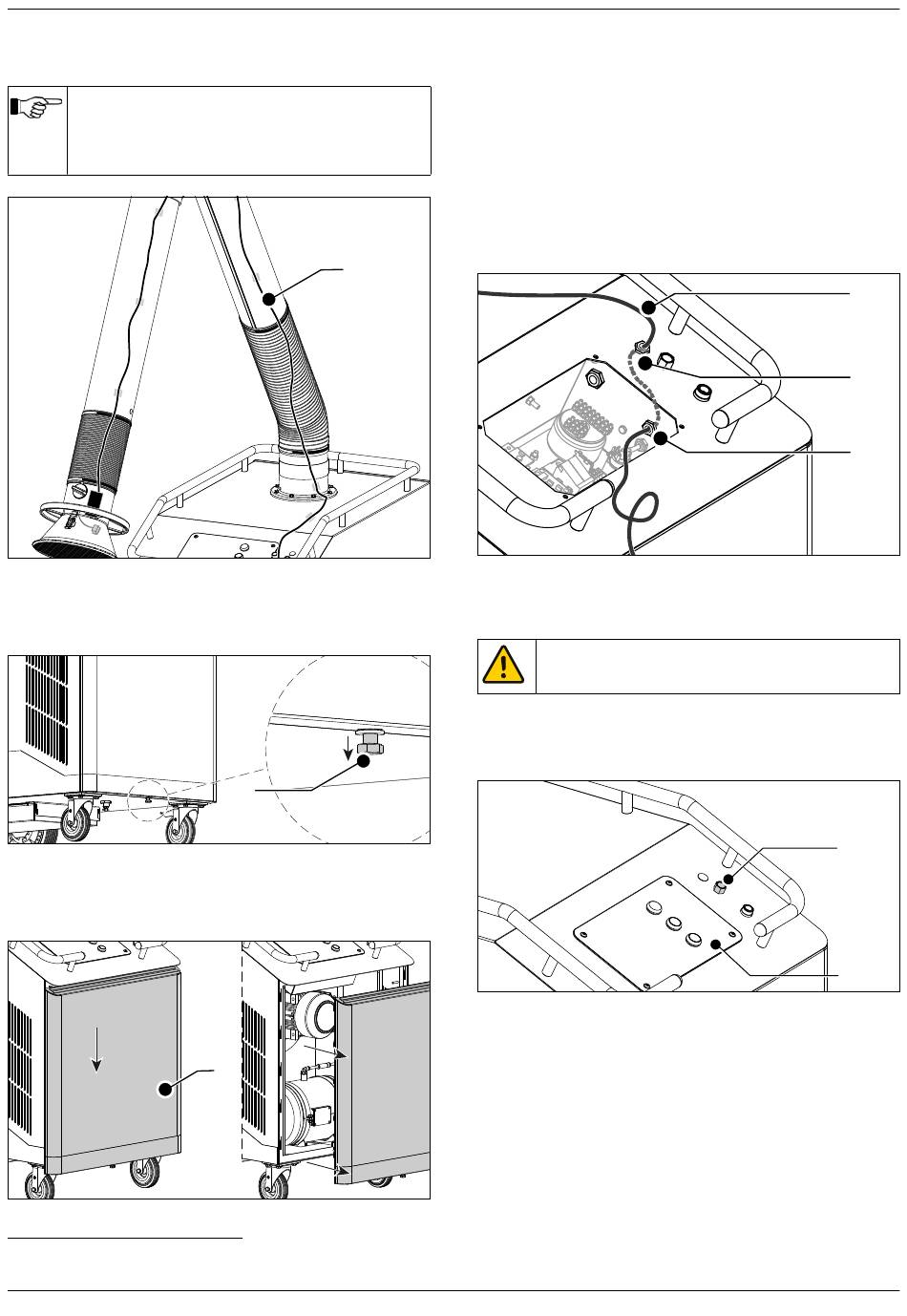

Fig. 4.2 Montaggio del cavo della lampada di lavoro
Fig. 4.3
• Allentare il bullone M10 (A) alla base dell'unità. Continuare
a ruotare il bullone finché non è completamente allentato
Fig. 4.3 Bullone per sbloccare il pannello frontale
Fig. 4.4
• Spingere il pannello frontale (A) verso il basso e
rimuoverlo.
±25 mm
(1 in.)
A
Fig. 4.4 Smontaggio del pannello frontale
5. Poiché il dado è attaccato al pannello frontale, non è possibile rimuoverlo del
tutto.
0000104750/210616/B MobilePro | MobilePro/PTFE
A
A
A
A
Fig. 4.5
• Rimuovere il coperchio del pannello di comando (vedi Fig.
4.6B).
• Rimuovere i tappi del coperchio alle posizioni B e C.
• Inserire un pressacavo in entrambi i fori.
• Inserire il cavo (A) attraverso i pressacavi.
• Stringere i pressacavi.
• Collegare il cavo al blocco di connessione all'interno del
pannello di comando rifacendosi allo schema elettrico
fornito separatamente.
• Installare il pannello frontale dell'unità (seguendo in ordine
inverso le istruzioni delle Fig. 4.3 e Fig. 4.4).
• Installare il coperchio del pannello di comando.
Fig. 4.5 Collegamento del cavo della lampada di lavoro
4.4 Raccordo dell'aria compressa
.
5
aTTENZIONE!
aria compressa deve essere secca e priva di olio
come da ISO 8573-3 classe 6.
Fig. 4.6
• Inserire un raccordo dell'aria compressa nel connettore (A).
• Collegare l'unità all'alimentazione di aria compressa.
Fig. 4.6 Raccordo dell'aria compressa
4.5

Collegamento elettrico

• Accertarsi che l'unità possa essere connessa alla rete
locale. I dati di tensione d'alimentazione e di frequenza
sono riportati sulla targhetta identificativa.
Sulla targhetta identificativa sono riportate informazioni sulla
frequenza e tensione di alimentazione.
• Inserire la spina nella presa.
A
B
C
A
B
