1.

JOHDANTO

Hihnakäyttöisen koneiston oikea linjaus on olennaisen tärkeää, kun
halutaan pidentää hihnan ja hihnapyörän ikää, sekä vähentää tärinää
ja alentaa energiakustannuksia. SKF:n kiilahihnapyörien
linjauslaitteen TMEB 2 avulla pyörien urien linjaaminen onnistuu
tarkasti ja helposti.
1.1

Toimintaperiaate

TMEB 2 -laite koostuu kahdesta yksiköstä, jotka kiinnittyvät
magneettien avulla kiilahihnapyörien uriin. Laseryksiköstä lähtee
viivamainen laservalo, joka kohdistetaan vastaanottoyksikköön.
Vastaanottoyksikössä on kolme kohdealuetta ja kolme vertailuviivaa:
ylävertailuviiva ja kaksi alavertailuviivaa. Linjausvirheen tyyppi ja
virheen korjaustapa on mahdollista määrittää kohdealueella näkyvän
lasersäteen paikan perusteella. Linjaus tehdään siirtämällä konetta tai
koneita, kunnes laserviiva osuu yhteen vastaanottoyksikön kolmen
vertailuviivan kanssa.
A

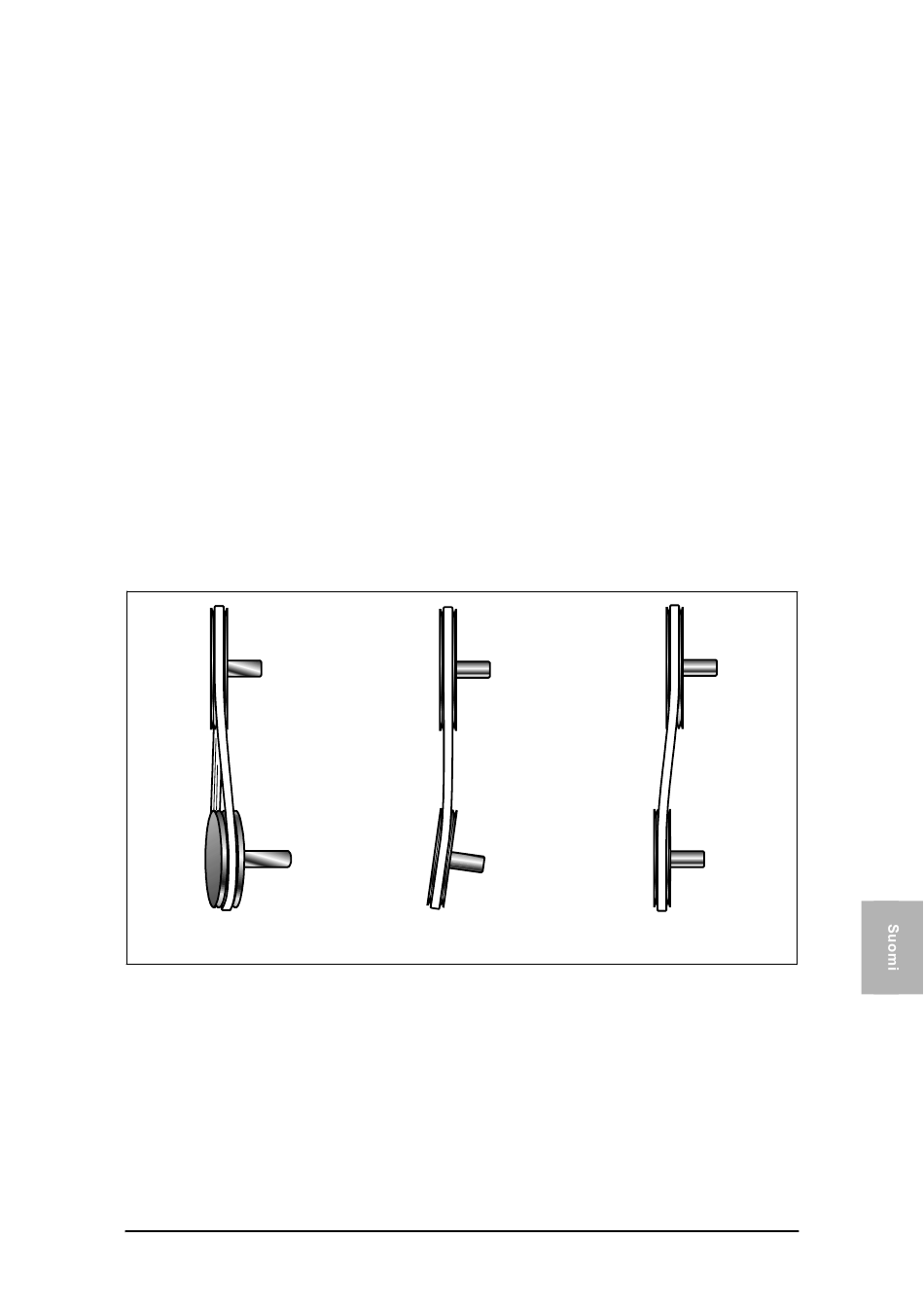

Kuva 1. Linjausvirheen eri tyypit
A Kulmavirhe pystysuunnassa
B Kulmavirhe sivusuunnassa
C Yhdensuuntaisuusvirhe
SKF TMEB 2
B
Kiilahihnapyörien linjauslaite
C
