- Página 1 2CDC 550 003 D0701 │ 06.2014 Manual técnico Actuador de conmutación 4 canales carril DIN Actuador de conmutación SA-M-0.4.1 (6251/0.4)
-
Página 2: Tabla De Contenido
Volumen de suministro _________________________________________________________________ 7 Resumen de tipos _____________________________________________________________________ 7 Resumen de funciones _________________________________________________________________ 8 Descripción de las funciones _____________________________________________________________ 9 Vista general del actuador de conmutación SA-M-0.4.1 _______________________________________ 10 Datos técnicos ____________________________________________________________________ 11 Vista general SA-M-0.4.1 ______________________________________________________________ 11 Tipos de carga _______________________________________________________________________ 13... -
Página 3: Nota Sobre Las Instrucciones
Guarde el manual con cuidado. En el caso de entregarse el equipo a terceros, entregue también este manual. Si requiere más información o tiene alguna pregunta sobre el aparato, póngase en contacto con ABB STOTZ-KONTAKT GmbH o visítenos en internet en: www.abb.com/freeathome │3... -
Página 4: Seguridad
Sin embargo, existen riesgos residuales. Lea y observe las instrucciones de seguridad para evitar cualquier riesgo. En caso de daños debidos a la inobservancia de las instrucciones de seguridad, ABB STOTZ-KONTAKT GmbH no asume ninguna responsabilidad. Símbolos empleados Los siguientes símbolos le indican peligros especiales que pueden surgir durante el empleo del aparato o le proporcionan notas útiles. -
Página 5: Uso Conforme Al Fin Previsto
® ABB-free@home Seguridad Uso conforme al fin previsto El aparato solo debe emplearse dentro de los datos técnicos especificados. El aparato consiste en un módulo de 4 unidades de división para montar en carriles DIN en cajas de distribución. El actuador de conmutación puede emplearse para conmutar circuitos eléctricos (de hasta 16 A). -
Página 6: Medio Ambiente
® ABB-free@home Medio ambiente Medio ambiente Los materiales de embalaje, aparatos eléctricos o sus componentes, se deberán eliminar a través de los centros de recogida o empresas de eliminación de desechos autorizados para tal fin. Los productos cumplen los requisitos legales, especialmente la ley sobre los equipos eléctricos y electrónicos y la ordenanza REACH. -
Página 7: Descripción Del Producto
El volumen de suministro contiene el actuador de conmutación incluyendo los bornes del bus para el acoplamiento al bus free@home. Resumen de tipos Canales de Tipo Nombre de producto Aparato actuadores Actuador de conmutación SA-M-0.4.1 de 4 canales Tab.1: Resumen de tipos │7 Manual técnico 2CDC 550 003 D0701... -
Página 8: Resumen De Funciones
® ABB-free@home Descripción del producto Resumen de funciones La siguiente tabla proporciona un resumen sobre las posibles funciones y aplica- ciones del aparato: Símbolo en la pantalla Información Nombre: Luz Función: conmuta los circuitos de iluminación conecta- Nombre: Actuador de conmutación Función: conmuta los circuitos eléctricos de fuerza... -
Página 9: Descripción De Las Funciones
® ABB-free@home Descripción del producto Descripción de las funciones 4.4.1 Luz, actuador de conmutación, base de toma de corriente Estas funciones no se diferencian físicamente entre sí, sino que solamente sir- ven para distinguir visualmente, en la pantalla gráfica del System Access Point, el tipo de carga conectada . -
Página 10: Vista General Del Actuador De Conmutación Sa-M-0.4.1

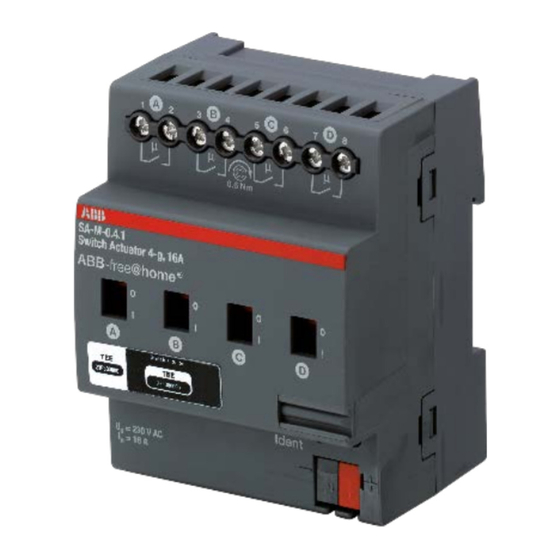

® ABB-free@home Descripción del producto Vista general del actuador de conmutación SA-M-0.4.1 Fig. 1: Vista del actuador de conmutación 4 canales para carril DIN [1] Identificación de los aparatos durante la puesta en servicio [2] LED de identificación [3] Borne de conexión de bus [4] Accionamiento conexión/desconexión... -
Página 11: Datos Técnicos
® ABB-free@home Datos técnicos Datos técnicos Vista general SA-M-0.4.1 Parámetros Valor Alimentación de corriente 24 V c.c. (a través del bus) Participantes de bus 1 (12 mA) Conexión (free@home) Borne de conexión de bus: 0,4…0,8 mm Tipo de cable J-Y(St)Y, 2 x 2 x 0,8 mm Carga máxima... - Página 12 ® ABB-free@home Datos técnicos Grado de protección IP20 según EN 60 529 Clase de protección según EN 61 140 Categoría de sobretensión III según EN 60 664-1 Categoría de aislamiento Nivel de contaminación 2 según EN 60 664-1 Montaje sobre carril DIN 35 mm según EN 60 715...
-
Página 13: Tipos De Carga
(contacto conmutable) (600 µs) 200 A Corriente de pico máximo I 18 W (ABB EVG 1 x 18 SF) 24 W (ABB EVG-T5 1 x 24 CY) Cantidad de balastos electrónicos 36 W (ABB EVG 1 x 36 CF) (T5/T8, un punto de luz) -
Página 14: Dimensiones
® ABB-free@home Datos técnicos Dimensiones Nota Todos los datos en mm. Actuador de conmutación SA-M-0.4.1 Fig. 2: Dimensiones │14 Manual técnico 2CDC 550 003 D0701... -
Página 15: Esquema De Conexiones
® ABB-free@home Datos técnicos Esquema de conexiones Actuador de conmutación SA-M-0.4.1 Fig. 3: Conexión eléctrica │15 Manual técnico 2CDC 550 003 D0701... -
Página 16: Montaje
® ABB-free@home Montaje Montaje Instrucciones de seguridad para el montaje Peligro Peligro de muerte por la tensión eléctrica En caso de entrar en contacto, directa o indirectamente, con componentes por los que circule una corriente eléctrica, se puede sufrir una descarga eléctrica peligrosa, cuyo resultado puede ser choque eléctrico, quemadu-... - Página 17 ® ABB-free@home Montaje Peligro Peligro de muerte por cortocircuito Peligro de muerte debido a una tensión eléctrica de 230 V si se produce un cortocircuito en la línea de baja tensión. » Durante el montaje mantenga una separación (>10 mm) entre los circui- tos SELV y los demás circuitos eléctricos.
-
Página 18: Montaje/Instalación
® ABB-free@home Montaje Montaje/instalación El aparato es un módulo para la instalación en cajas de distribución ideado para la fijación rápida sobre carriles DIN de 35 mm según EN 60 715. El aparato puede montarse en cualquier posición. La etiqueta adhesiva debe retirarse y pegarse en la lista (consulte el manual del System Access Point). -
Página 19: Conexión Eléctrica
® ABB-free@home Montaje Conexión eléctrica » La conexión eléctrica se realiza mediante bornes roscados con tornillos de cabeza combi. La conexión con el bus debe realizarse mediante los bornes de conexión de bus suministrados. La denominación de los bornes se en- cuentra sobre la carcasa. -
Página 20: Puesta En Servicio
System Access Point. Nota En el manual del sistema y en la ayuda en línea del "System Access Point", podrá encontrar información general sobre la puesta en servicio y la parametrización (www.abb.com/freeathome). │20 Manual técnico 2CDC 550 003 D0701... -
Página 21: Asignación De Los Aparatos Y Determinación De Los Canales
® ABB-free@home Puesta en servicio Asignación de los aparatos y determinación de los canales Los aparatos conectados al sistema se deben identificar, es decir, se les asigna a una estancia de acuerdo a su función y reciben un nombre descriptivo. - Página 22 ® ABB-free@home Puesta en servicio Fig. 5: Asignación Automáticamente se abre una ventana emergente en la que aparecen lista- dos todos los aparatos válidos para la aplicación seleccionada. La identificación del aparato deseado se puede realizar ahora de dos maneras.
- Página 23 ® ABB-free@home Puesta en servicio Identificación mediante número de serie Fig. 6: Identificación mediante el número de serie » Compare el código de 3 caracteres de la etiqueta de identificación de su es- quema de aparatos, con los números de la lista e identifique el aparato bus- cado y, en caso necesario, el canal buscado.
- Página 24 ® ABB-free@home Puesta en servicio Dar un nombre Fig. 7: Dar un nombre » Dé un nombre comprensible bajo el cual se muestre posteriormente la apli- cación (p. ej. "Luz techo" (Ceiling light)). » Pulse la marca de verificación, abajo a la derecha, para aceptar los datos que ha introducido.
-
Página 25: Opciones De Ajuste Por Canal
® ABB-free@home Puesta en servicio Opciones de ajuste por canal Para cada canal se pueden realizar ajustes generales y configuraciones especia- les de los parámetros. Los ajustes se llevan a cabo mediante la función de asignación de la página web del System Access Point. -
Página 26: Ajustes Del Actuador De Conmutación
® ABB-free@home Puesta en servicio 7.2.1 Ajustes del actuador de conmutación Cambio del nombre Borrado del canal mediante "X" Conmutación del actuador mediante el botón Selección de otro símbolo Ajuste del tiempo de seguimiento en segundos Mediante los botones -/+ puede deter- minarse cuánto tiempo, por ejemplo,... -
Página 27: Realizar Los Emparejamientos
® ABB-free@home Puesta en servicio Realizar los emparejamientos Las unidades de actuador de conmutación, creadas mediante la función de asignación, se pueden emparejar ahora con un segundo aparato, por ejemplo, con una entrada binaria. De esta manera se pueden realizar circuitos sencillos de encendido y apagado o circuitos de conmutación. -
Página 28: Opciones De Actualización
® ABB-free@home Opciones de actualización Opciones de actualización La actualización del firmware se produce a través de la página web del System Access Point. Visite la página web free@home www.abb.com/freeathome. │28 Manual técnico 2CDC 550 003 D0701... -
Página 29: Mantenimiento
® ABB-free@home Mantenimiento Mantenimiento El aparato no requiere mantenimiento. En caso de daños (p. ej., debido al trans- porte o al almacenamiento) no debe realizarse reparación alguna. ¡La garantía expirará si se abre el aparato! La accesibilidad al aparato tiene que estar asegurada para la utilización, el con- trol, la inspección, el mantenimiento y la reparación (según DIN VDE 0100-520). - Página 30 él se incluyan. Queda prohibida la reproduc- ción, la notificación a terceros y el aprove- chamiento de su contenido —incluso de partes del mismo— sin contar con el acuerdo previo y por escrito de ABB AG. Copyright© 2014 ABB Quedan reservados todos los derechos...
