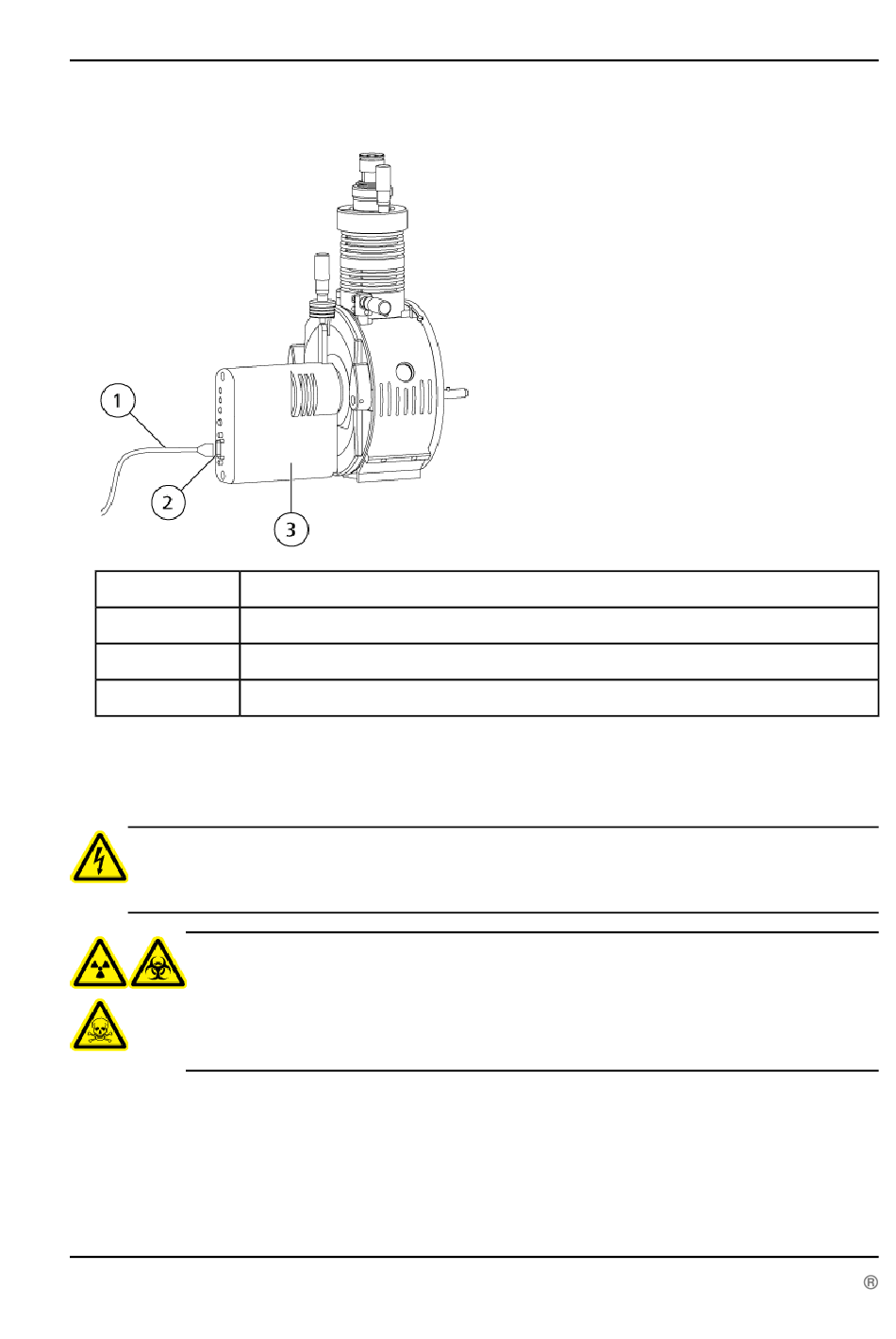

Figura 2-3 Conector del cable de la fuente
Elemento
1
2
3
Conexión del tubo de la fuente de iones
¡ADVERTENCIA! Riesgo de descarga eléctrica. No derive la conexión de unión a
tierra. La unión de la conexión a tierra proporciona una conexión a tierra entre
el espectrómetro de masas y el dispositivo de introducción de muestras.
¡ADVERTENCIA! Riesgo de radiación, material biológico o sustancias
químicas tóxicas. Asegúrese de que la tuerca del tubo de muestra esté
correctamente apretada antes de poner en funcionamiento este equipo
para evitar las fugas.
Consulte Componentes de la fuente de iones en la página
1. Introduzca un trozo de 30 cm del tubo PEEK rojo en la tuerca del tubo de muestra.
2. Instale la tuerca del tubo de muestra en el puerto de la parte superior de la sonda y, a continuación, apriete
la tuerca del tubo de muestra con la mano tanto como sea posible.
3. Conecte el otro extremo del tubo PEEK rojo a la unión a tierra en la fuente de iones .
Guía del operador
RUO-IDV-05-1461-ES-A
Descripción
Cable de la fuente al espectrómetro de masas
Conector de 9 pines
Módulo de control de la lámpara
Instalación de la fuente de iones
6.
Fuente de iones PhotoSpray
17 de 51
