KALIBRIERUNG / ANSCHLÜSSE
Für die Kalibrierung erforderliche Ausrüstung:
• Pneumatikanschluss, ausgelegt für bis zu 150 psig.
• Stromanschluss, ausgelegt für bis zu 60 mA.
• Druckmessgerät, ausgelegt für die digitale Anzeige von
bis zu 50 psig mit einer Genauigkeit von 0,1%.
• Digitaler Spannungsmesser, ausgelegt für die digitale
Anzeige von bis zu 60 mA mit einer Genauigkeit von 0,02%.
FULLRANGE-BETRIEB
VORSICHT: Ein Überdrehen der Nullpunktschraube kann
zu Schäden am Gerät führen.
Einstellen des Vorwärtsmodus
1. Verbinden des Eingangssignals an den Wandler, wie
in abbildung 9 gezeigt.
• Vorwärts-Kalibrierung - Nullpunkt
2. Schließen Sie das Mindesteingangssignal an und stellen
Sie die Nullpunktschraube auf Mindestausgangsdruck
ein. Drehen Sie die Schraube im Uhrzeigersinn, um den
Druck zu erhöhen, und entgegen dem Uhrzeigersinn,
um den Druck zu reduzieren.
• Taratura azionamento in avanti - Span
3. Schließen Sie das Mindesteingangssignal an und stellen
Sie die Nullpunktschraube auf Mindestausgangsdruck
ein. Drehen Sie die Schraube im Uhrzeigersinn, um den
Druck zu erhöhen, und entgegen dem Uhrzeigersinn,
um den Druck zu reduzieren.
4. Wiederholen Sie die Schritte 2-3, bis der Bereich der
gewünschten Ausgangsleistung erreicht ist.
DIN-Anschlussbild
(Vorwärtsmodus)
WARNUNG
VORSICHT:
Hinweise/Richtlinien
lesen bzw. beachten
Klemmen - Anschluss
#3 (NA) wird nicht
verwendet
Anschluss #2
(-) negativ
Erdung
Anschluss #1
(+) positiv
Klemmleiste
(Vorwärtsmodus)
Klemmleiste
(Rückwärtsmodus)
DIN-Anschlussbild
(Rückwärtsmodus)
Modell
Modell
Anschluss
(-)
negativ
Anschluss
Erdung
Anschluss
(+)
positiv

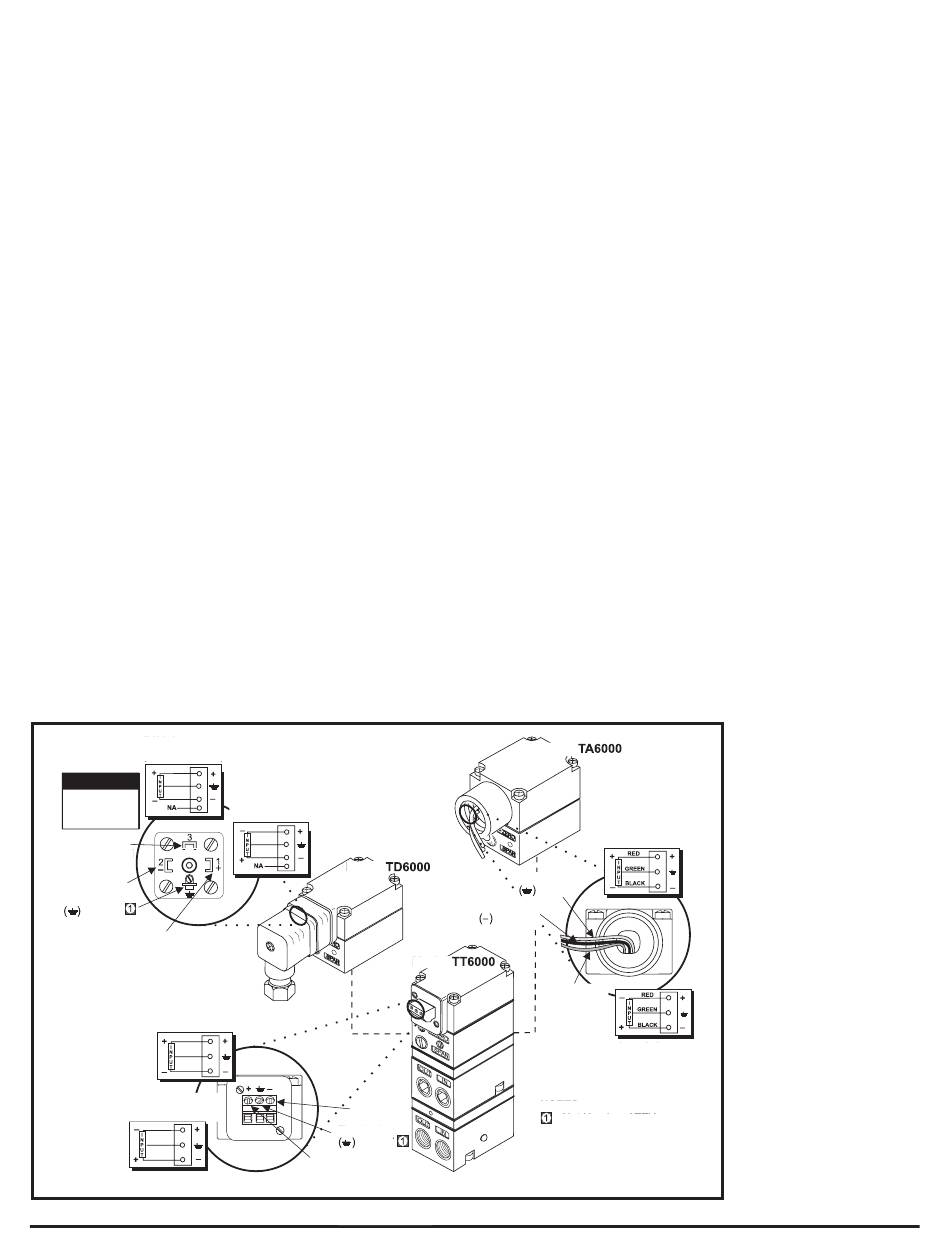

Abbildung 9
Figure 9
Einstellen des Rückwärtsmodus
5. Verbinden des Eingangssignals an den Wandler, wie
in abbildung 9 gezeigt.
• Rückwärts-Kalibrierung - Nullpunkt
6. Schließen Sie das Mindesteingangssignal an und
stellen Sie die Nullpunktschraube auf maximalen
Ausgangsdruck ein. Drehen Sie die Schraube im
Uhrzeigersinn, um den Druck zu erhöhen, und
entgegen dem Uhrzeigersinn, um den Druck zu
reduzieren.
• Rückwärts-Kalibrierung - Spannweite
7. Schließen Sie das maximale Eingangssignal an
und stellen Sie die Spannweitenschraube auf
Mindestausgangsdruck ein. Drehen Sie die Schraube
im Uhrzeigersinn, um den Druck zu reduzieren, und
entgegen dem Uhrzeigersinn, um den Druck zu
erhöhen.
8. Wiederholen Sie die Schritte 6-7, bis der Bereich der
gewünschten Ausgangsleistung erreicht ist.
SPLITRANGE-BETRIEB
So lange die Ausgangsspannweite größer oder gleich
der Mindestspannweite ist, können alle Geräte für jede
Ausgangsleistung innerhalb des Leistungsbereichs
gesplittet oder eingestellt werden.
Modell
Leitungsanschluss
(Vorwärtsmodus)
Grünes Kabel
Erdung
Schwarzes Kabel
negativ
Rotes Kabel
(+) positiv
Leitungsanschluss
(Rückwärtsmodus)
HINWEISE:
Keine Verwendung bei
eigensicheren ATEX-Geräten.
