Bpt XV/200 Instrucciones De Uso E Instalación

M2
PA
AL
B
M1
1
2
3
4
5
6
7
09.2001/2405-4200
XC/301
XC/301
1
2
3
4
5
6
7
1
ISTRUZIONI PER L'USO
I
E INSTALLAZIONE
AVVERTENZE
PER L'INSTALLATORE
Queste istruzioni devono essere allegate al deri-
vato interno.
MODULO CITOFONO XC/301
Derivato interno compatibile con il sistema X2
TECHNOLOGY e sistema 300.
Oltre alle funzioni di collegamento audio con posti
CNH
esterni e centralini di portineria dispone delle
SW1 seguenti funzioni:
- Comando di panico con indicazione luminosa;
- Comando di privacy con indicazione luminosa;
- Comando portiere con indicazione di richiesta
chiamata;
- Comando di apertura porta con indicazione di
2
stato (aperta o chiusa).
I comandi sopra descritti vengono gestiti dal o dai

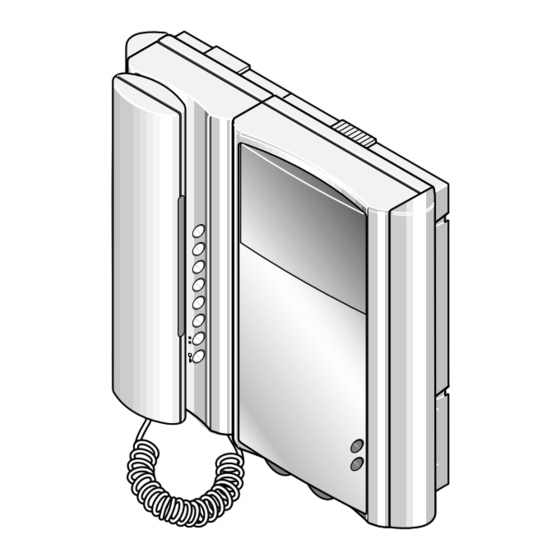

XV/200+XC/301
centralini di portineria presenti nell'impianto.
L'apparecchio permette di inviare anche uno stato
di allarme mediante apposito ingresso previsto nel-
l'apparecchio e il collegamento di pulsanti remoti
per lo stato di panico.
Le chiamate provenienti dal posto esterno e dal
portiere sono differenziate.
L'apparecchio dispone di una uscita per pilotare
ripetitori di chiamata, oltre a permettere la chiama-
ta dal pianerottolo.
Può memorizzare fino a tre numeri di chiamata dai
posti esterni e dal centralino di portineria.
È dotato di un connettore CNH (fig. 2) per il colle-
gamento al supporto da parete XKP/300.
È munito dei seguenti comandi e segnalazioni (fig.
1):
1 Led rosso per la indicazione di stato di
Panico
2 Panico
3 Led giallo per la indicazione di stato di
Privacy
4 Privacy
5 Led rosso per la indicazione di richiesta
chiamata Portiere
6 Chiamata Portiere
7 Led verde per la indicazione di porta aperta
3
Apriporta
XV/200+XC/301
XVC/200+XC/301
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
Descrizione funzione Panico
La conferma di ricezione dello stato di Panico è
indicata dall'accensione del led rosso posto sopra
il pulsante.
Questo led si spegne quando il portiere chiama l'u-
tente. Nel centralino di portineria viene memorizza-
to lo stato di Panico.
Descrizione funzione Privacy
Premendo il pulsante Privacy l'utente si isola da
tutte le chiamate a lui indirizzate. Al portiere, se
effettua una chiamata al derivato interno, viene
indicato lo stato Privacy. Per uscire dallo stato di
Privacy ripremere lo stesso pulsante.
Descrizione chiamata Portiere
L'utente può chiamare il centralino di portineria tra-
mite il pulsante relativo.
Il led di indicazione chiamata portiere si attiva su
richiesta della portineria e si spegne a seguito
della risposta da parte dell'utente.
Descrizione funzione Apriporta
È possibile utilizzare questo comando solo se l'ap-
parecchio è attivo.
L'indicazione di porta aperta è possibile ad appa-
recchio attivo ed è relativa al posto esterno colle-
gato in quel momento.
Descrizione segnalazione Allarme
Questa funzione permette di inviare alla portineria
l'indicazione di stato di allarme.
Il comando viene gestito dalla portineria stessa.
Funzione dei morsetti
Morsettiera M1
B linea
–
–
Morsettiera M2
AL ingresso allarme
PA ingresso panico
Funzione del ponticello SW1
Normalmente viene fornito inserito. Togliere il pon-
ticello qualora si voglia attenuare il volume della
nota di chiamata (fig. 2).
Chiamata dal pianerottolo
L'apparecchio è provvisto di un ingresso (morsetto
) per la chiamata differenziata (es. dal pianerot-
tolo) a nota continua (2 s circa).
alimentazione
da 14 a 18 Vcc o 12 Vca
ingresso chiamata dal pianerottolo
massa
massa
uscita ripetitore di chiamata
