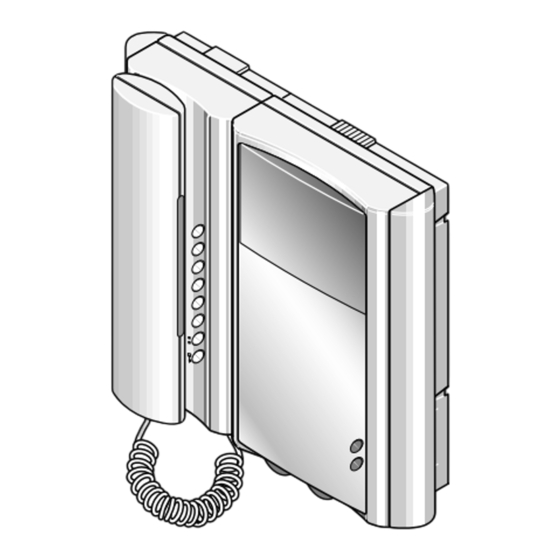

XKP/200+XKP/85
XV/200(XVC/200)+
XC/200
01.99/2403-7200
XKP/200
XV/200
(XVC/200)
IMPORTANTE. Si raccomanda di
installare il videocitofono in
ambiente asciutto.
SUPPORTI DA PARETE
XKP/200+XKP/85
Murare la scatola incasso (da tre
moduli o tonda Ø 65 mm) a filo
muro e ad una altezza adeguata
all'utente.
Unire i supporti tramite i due giun-
ti (fig. 2) ed inserire i due copriforo
rettangolari sui lati esterni (fig.1).
Sfilare il connettore del cavo di
collegamento dalla sede del sup-
porto XKP/200 e passarlo, attra-
verso l'apposita fessura, verso il
supporto XKP/85 (fig.2).
ATTENZIONE. Negli
con derivati intercomunicanti,
questo cavo non deve essere
utilizzato.
1
Fissare i supporti sul muro utiliz-
zando le viti ed i tasselli in dota-
zione (fig. 3, 4 e 5).
Dopo aver effettuato i collegamen-
ti, posizionare i conduttori in modo
che non passino sopra le viti di fis-
saggio
XKP/200.
MODULO MONITOR
XV/200 (XVC/200)
CON MODULO CITOFONO
XC/200
Accertarsi che il dispositivo di
bloccaggio sia posizionato a sini-
stra
Inserire il modulo monitor sul sup-
porto da parete XKP/200 ed inne-
starlo al supporto stesso con un
movimento verso il basso (fig. 6).
Per evitare cadute del modulo a
causa di urti accidentali, bloccarlo
al supporto spostando verso
destra il dispositivo di bloccaggio
(fig. 6).
Introdurre il cavo di collegamento
del modulo monitor attraverso la
2
finestrella nella base del modulo
ISTRUZIONI PER
I
L'INSTALLAZIONE
impianti
inferiori
del
supporto
(fig. 6).
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
citofono (fig. 7).
Inserire la base sul supporto
XKP/85 ed innestarla al supporto
stesso con un movimento verso il
basso (fig. 8).
Bloccare la base tramite la vite in
dotazione ed effettuare il collega-
mento tra i moduli (fig. 8).
Montare il mobile del modulo
citofono e applicare i due fianchi
(fig. 9 e 10).
Inserire il connettore del cavo
della cornetta nella base ed
appendere la cornetta (fig. 11 e
12).
• Dimensioni: 239x224x74 mm.
SUPPORTO DA PARETE
XKP/200
Murare la scatola incasso (da tre
moduli o tonda Ø 65 mm) a filo
muro e ad una altezza adeguata
all'utente.
Inserire i due copriforo rettangola-
ri sui lati esterni del supporto (fig.
13).
Fissare il supporto sul muro utiliz-
zando le viti ed i tasselli in dota-
zione (fig. 14, 15 e 16).
MODULO MONITOR
XV/200 (XVC/200)
Accertarsi che il dispositivo di
bloccaggio sia posizionato a sini-
stra
(fig. 17).
Inserire il modulo monitor sul sup-
porto da parete XKP/200 ed inne-
starlo al supporto stesso con un
movimento verso il basso (fig. 17).
Per evitare cadute del modulo a
causa di urti accidentali, bloccarlo
al supporto spostando verso
destra il dispositivo di bloccaggio
fig. 17.
Applicare i due fianchi (fig. 18 e
19).
• Dimensioni: 154x224x52 mm.
FUNZIONE DEI MORSETTI
Supporto XKP/200
3
segnale video
cavo
4
schermo s. video coassiale
Se la linea non prosegue collegare
1
