5.3 Conexión de audio
La unidad tiene dos puertos de audio para señales de línea de audio.
Las señales de audio se transmiten de forma bidireccional y sincronizadas con las de vídeo. En
todos los casos se deben cumplir las siguientes especificaciones.
2 x entradas de
audio:
1 x salida de
línea:

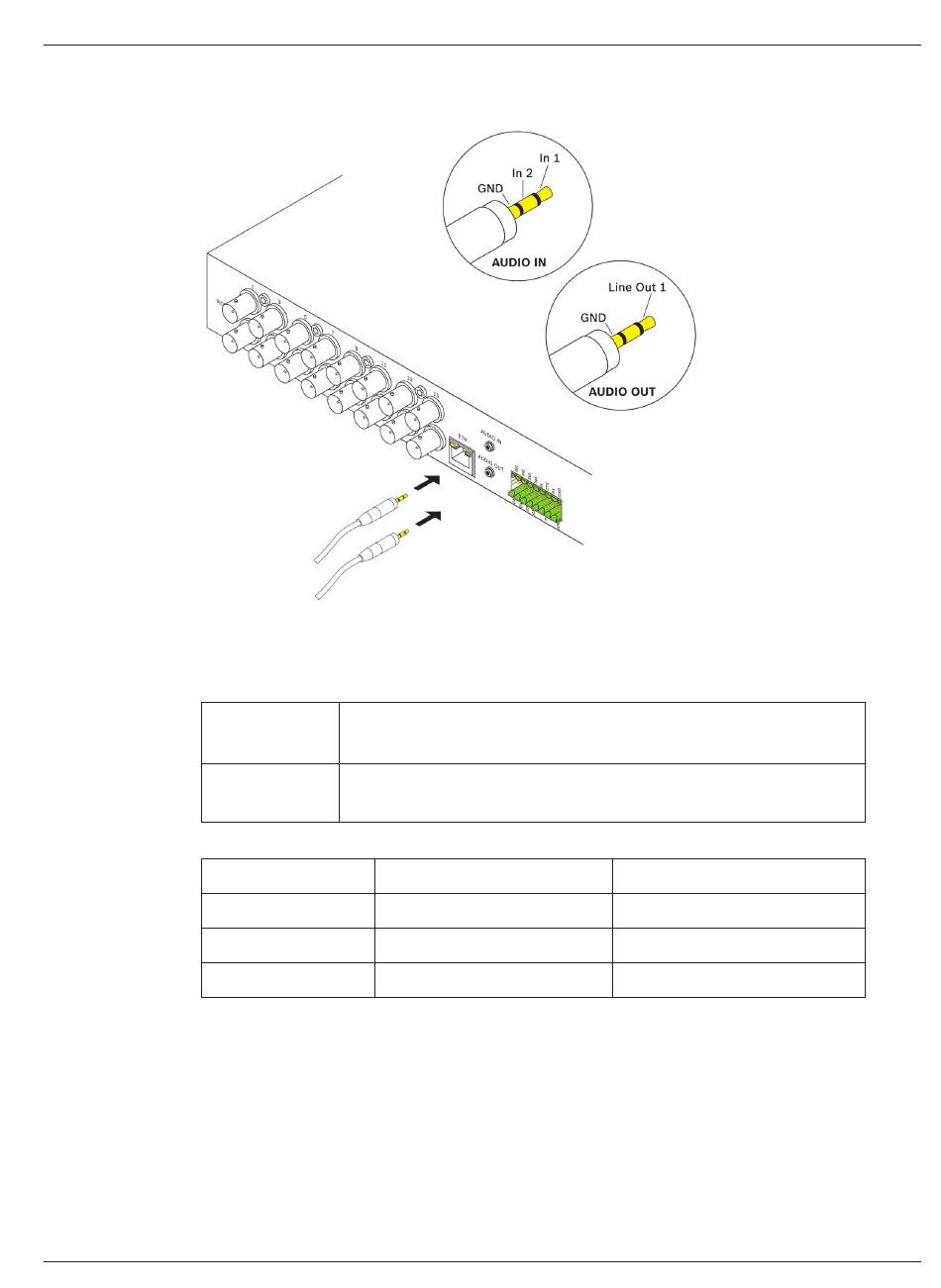

Los conectores estéreo se deben conectar como se explica a continuación:
Contacto
Punta
Anillo medio
Anillo inferior
1.
2.
Tenga en cuenta que la función de audio no está activada de forma predeterminada. Para
utilizar las conexiones de audio, active el ajuste correspondiente en la configuración de la
unidad.
Bosch Sicherheitssysteme GmbH
Impedancia 9 kilohmios típica, 5,5 V
amplificador de micrófono de 60 dB máx.
3,0 V normal de tensión de salida a 10 kilohmios de impedancia
p-p
AUDIO IN
Canal 1
Canal 2
Toma de tierra
Conecte una fuente de audio a la toma AUDIO IN con un conector estéreo de 3,5 mm
(1/8 pulg.).
Conecte un receptor de audio con conexión de entrada de línea a la toma AUDIO OUT
con un conector estéreo de 3,5 mm (1/8 pulg.).
Manual de instalación
Conexión | es
de tensión de entrada máx.;
p-p
AUDIO OUT
Canal 1
—
Toma de tierra
