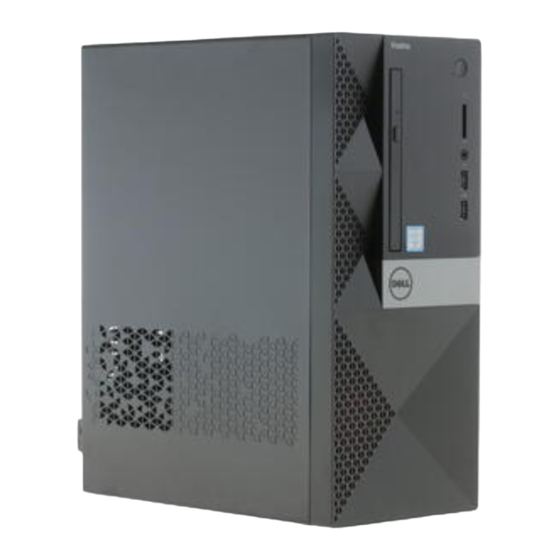

- Página 1 Dell Vostro 3650 Manual del propietario Modelo reglamentario: D19M Tipo reglamentario: D19M002...
- Página 2 © 2016 Dell Inc o sus filiales. Todos los derechos reservados. Este producto está protegido por leyes internacionales y de los Estados Unidos sobre los derechos de autor y la protección intelectual. Dell y el logotipo de Dell son marcas comerciales de Dell Inc. en los Estados Unidos y en otras jurisdicciones.
-
Página 3: Tabla De Contenido
Tabla de contenido 1 Manipulación del equipo....................5 ..............................5 Instrucciones de seguridad ..........................5 Antes de manipular el interior del equipo ................................6 Apagado del equipo ..........................6 Apagado del equipo (Windows 8) ..........................6 Apagado del equipo (Windows 7) ........................6 Después de trabajar en el interior del equipo 2 Extracción e instalación de componentes................7 .............................. - Página 4 Mensajes de error del sistema 4 Opciones de configuración del sistema:.................27 ..................29 Descripción general del programa de configuración del sistema ..................30 Acceso al programa System Setup (Configuración del sistema) 5 Especificaciones......................31 6 Cómo ponerse en contacto con Dell................34...
-
Página 5: Manipulación Del Equipo
La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto. -
Página 6: Apagado Del Equipo
Conecte los cables telefónicos o de red al equipo. Conecte el equipo y todos los dispositivos conectados a la toma eléctrica. Encienda el equipo. De ser necesario, ejecute Dell Diagnostics (Diagnósticos de Dell) para comprobar que el equipo esté funcionando correctamente. -
Página 7: Extracción E Instalación De Componentes
Extracción e instalación de componentes Esta sección ofrece información detallada sobre cómo extraer o instalar los componentes de su equipo. Herramientas recomendadas Los procedimientos de este documento requieren el uso de las siguientes herramientas: • Un destornillador de punta plana pequeño •... -
Página 8: Extracción Del Bisel
Extracción del bisel Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga la cubierta. Para extraer el embellecedor frontal: a. Levante las lengüetas para soltar el embellecedor frontal del equipo. b. Extraiga el embellecedor frontal del equipo. Instalación del embellecedor Introduzca las lengüetas del embellecedor en las ranuras del equipo. -
Página 9: Extracción Del Ensamblaje De La Unidad De Disco Duro
PRECAUCIÓN: La puerta del embellecedor frontal solo se abre de forma limitada. Consulte la etiqueta impresa para conocer el nivel máximo admisible. Extracción del ensamblaje de la unidad de disco duro Siga los procedimientos que se describen en Antes de manipular el interior del equipo. -
Página 10: Instalación Del Ensamblaje De La Unidad De Disco Duro
Instalación del ensamblaje de la unidad de disco duro Coloque la unidad de disco duro en su soporte. Instale los tornillos que fijan el soporte de la unidad de disco duro. Inserte el ensamblaje de la unidad de disco duro en la ranura en el equipo hasta que encaje en su lugar. Cierre la puerta del embellecedor frontal. -
Página 11: Instalación Del Ensamblaje De La Unidad Óptica
Para extraer el soporte de la unidad óptica: a. Extraiga los tornillos que fijan el soporte de la unidad óptica a esta. b. Extraiga el soporte de la unidad óptica de la unidad. Instalación del ensamblaje de la unidad óptica Coloque el soporte de la unidad óptica en la unidad óptica. -
Página 12: Instalación De La Tarjeta Wlan
• el embellecedor Abra la puerta del embellecedor frontal. Para quitar la tarjeta WLAN, realice lo siguiente: a. Extraiga el tornillo para soltar la lengüeta de plástico que fija la tarjeta WLAN al equipo [1]. b. Extraiga la lengüeta de plástico para acceder a los cables WLAN [2]. c. -
Página 13: Instalación Del Módulo De Memoria
Instalación del módulo de memoria Alinee la muesca del módulo de memoria con la lengüeta del conector del módulo de memoria. Inserte el módulo de la memoria en el zócalo de la memoria. Presione el módulo de memoria hasta que las lengüetas de retención del mismo encajen en su lugar. Cierre la puerta del embellecedor frontal. -
Página 14: Instalación De Tarjeta De Expansión Pcie
Instalación de tarjeta de expansión PCIe Tire del pestillo de liberación para abrirlo. Inserte la tarjeta de expansión PCIe en el conector de la placa base. Asegure la tarjeta de expansión presionando el pestillo hasta que quede sujeta en su lugar. Cierre el pestillo de liberación. -
Página 15: Extracción Del Interruptor De Alimentación
Coloque: • bisel • la cubierta Siga los procedimientos que se describen en Después de manipular el interior del equipo. Extracción del interruptor de alimentación Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: •... -
Página 16: Instalación De La Batería De Tipo Botón
Para extraer la batería de tipo botón: a. Presione el pestillo de liberación hasta que la batería de tipo botón salte. b. Desconecte la batería de tipo botón del conector de la placa base. Instalación de la batería de tipo botón Sostenga la batería con el signo + hacia arriba y deslícela debajo de las lengüetas de fijación situadas en el lado positivo del conector. -
Página 17: Instalación Del Ensamblaje Del Disipador De Calor
Instalación del ensamblaje del disipador de calor Coloque el ensamblaje del disipador de calor sobre el procesador. Apriete los tornillos cautivos para fijar el ensamblaje del disipador de calor a la placa base. Conecte el cable del ensamblaje del disipador de calor al conector de la placa base. Cierre la puerta del embellecedor frontal. -
Página 18: Extracción Del Ventilador Del Sistema
Coloque: el embellecedor la cubierta Siga los procedimientos que se describen en Después de manipular el interior del equipo. Extracción del ventilador del sistema Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: • la cubierta •... -
Página 19: Instalación De La Placa Base
Extraiga: • Ensamblaje del disipador de calor • Procesador • la tarjeta de expansión PCIe • Módulo de memoria Desconecte todos los cables de los conectores de la placa base. Para extraer la placa base, realice lo siguiente: a. Retire los tornillos que fijan la placa base al chasis del equipo [1]. b. -
Página 20: Diseño De La Placa Base
Diseño de la placa base Conector de alimentación SATA SATA1 Cabezal de barra de luces SATA0 SATA3 SATA2 Conector de alimentación SATA Conector PSU Batería de tipo botón Puente de borrado de CMS Puente de desactivación ME Puente de borrado de contraseña PCIe x 16 PCIe x 1 PCIe x 1... -
Página 21: Solución De Problemas Del Equipo
Solución de problemas del equipo Puede solucionar los problemas de su equipo utilizando indicadores como las luces de diagnóstico, los códigos de sonidos y los mensajes de error durante el funcionamiento del equipo. Códigos de LED de alimentación de diagnóstico Tabla 1. -
Página 22: Mensajes De Error De Diagnósticos
Fallo en la inicialización del disco duro. Ejecute las pruebas de inicialización ha fallado) disco duro en Dell Diagnostics (Diagnósticos de Dell). DRIVE NOT READY (La unidad no está lista) La operación necesita una unidad de disco duro en la bandeja antes de continuar. - Página 23 óptica. Después, apague el equipo, vuelva a instalar la unidad de disco duro e inicie el equipo. Ejecute las pruebas de la Unidad de disco duro en Dell Diagnostics (Diagnósticos de Dell). HARD-DISK DRIVE CONTROLLER FAILURE 0 (Error La unidad de disco duro no responde a los comandos.
- Página 24 KEYBOARD DATA LINE FAILURE (Fallo de la línea En los teclados externos, compruebe la conexión del cable. de datos del teclado) Ejecute las pruebas de la Controladora del teclado en Dell Diagnostics (Diagnósticos de Dell). KEYBOARD STUCK KEY FAILURE (Fallo de tecla En los teclados externos, compruebe la conexión del cable.
- Página 25 SHUTDOWN FAILURE (Error de apagado) Un chip de la placa base podría ser defectuoso. Ejecute las pruebas de Configuración de sistema en Dell Diagnostics (Diagnósticos de Dell). Si el mensaje vuelve a aparecer, póngase en contacto con Dell. Time-of-day clock lost power (El reloj de Los valores de configuración del sistema están dañados.
-
Página 26: Mensajes De Error Del Sistema
[nnnn]. For consecutivas a causa del mismo error. help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Alerta. Los intentos anteriores de iniciar el sistema han fallado en el punto de comprobación [nnnn]. -
Página 27: Opciones De Configuración Del Sistema
Opciones de configuración del sistema: Tabla 4. — Main (Principal) System Time Muestra la hora del sistema. Permite restablecer la hora en el reloj interno del equipo. System Date Muestra la fecha del sistema. Permite restablecer la fecha en el reloj interno del equipo. - Página 28 Valor predeterminado: Disabled (Desactivado) USB Emulation Permite activar o desactivar la función de emulación de USB. Valor predeterminado: Enabled (Activado) SW Guard Extensions (SGX) Permite activar o desactivar el software Guard Extensions (SGX). Valor predeterminado: Disabled (Desactivado) USB Configuration Permite activar o desactivar los puertos USB. Front USB Ports: Enabled (Puertos USB frontales: activado) Rear USB Ports: Enabled (Puertos USB traseros: activado) Power options...
-
Página 29: Descripción General Del Programa De Configuración Del Sistema
Password Change Permite establecer la opción para cambiar la contraseña. Valor predeterminado: Permitted (Permitido) Firmware TPM Permite activar o desactivar el TPM de firmware. Valor predeterminado: Disabled (Desactivado) HDD Protection Permite modificar la función de protección del HDD. Valor predeterminado: Disabled (Desactivado) Tabla 7. -
Página 30: Acceso Al Programa System Setup (Configuración Del Sistema)
NOTA: Si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que vea el escritorio. A continuación, apague o reinicie el equipo y vuelva a intentarlo. NOTA: Cuando aparezca el logotipo de Dell, también puede pulsar <F12> y, a continuación, seleccionar Configuración del BIOS. -
Página 31: Especificaciones
Especificaciones NOTA: Las ofertas pueden variar según la región. Las especificaciones siguientes son únicamente las que deben incluirse por ley con el envío del equipo. Para obtener más información sobre la configuración del equipo, haga clic en la Ayuda y soporte técnico de su sistema operativo de Windows y seleccione la opción para ver información sobre el equipo. - Página 32 Bluetooth Tabla 14. Información del sistema Conjunto de chips Intel H110 Tabla 15. Bus de expansión Velocidad del bus: PCI Express PCIe 2.0 a velocidades de hasta 5,0 GT/s • SATA 3 Gb/s para unidad óptica SATA • SATA 6 Gb/s para unidad de disco duro •...
- Página 33 Tabla 19. Indicadores luminosos de control y de diagnóstico Indicador luminoso del botón de encendido Luz blanca: una luz blanca fija indica que el equipo está encendido; una luz blanca intermitente indica que el equipo está en estado de reposo o de espera. Luz ámbar: una luz ámbar fija indica un error al iniciar el sistema (error en la alimentación del sistema);...
-
Página 34: Cómo Ponerse En Contacto Con Dell
Dell proporciona varias opciones de servicio y asistencia en línea o telefónica. Puesto que la disponibilidad varía en función del país y del producto, es posible que no pueda disponer de algunos servicios en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
