1
CONSIDERACIONES GENERALES
1.1
Alcance del manual
En el presente manual se provee la información más importante
sobre los actuadores Metso Automation de las series BC y B1C.
Para mayor información sobre las válvulas, posicionadores y otros
equipos deben consultarse sus respectivos manuales de instruccio-
nes.
1.2
Estructura y funcionamiento del actuador
Los actuadores de las series BC y B1C son actuadores cilíndricos
diseñados para servicios de regulación y de todo/nada. El cilindro
es neumático y de doble efecto.
Las articulaciones tienen cojinetes de PTFE, de PE-HD y de
Glacier DU. Su fuerte carcasa de hierro fundido constituye una
protección eficaz para el mecanismo contra el polvo y la
humedad del ambiente.
Las dimensiones de acoplamiento del actuador BC cumplen con
el standard del fabricante, y las del actuador BC con el standard
ISO 5211.
Las articulaciones transforman el movimiento lineal del pistón en
el movimiento giratorio del eje del actuador. El actuador genera
su torsión máxima en la situación inicial, en la que por ejemplo
las válvulas de bola o de mariposa están en posición cerrada y la
necesidad de torsión es máxima. Otro punto máximo del
momento de salida se alcanza a unos 60°-80°, cuando por
ejemplo la necesidad de torsión para una válvula de mariposa
producida por las fuerzas dinámicas, por ejemplo del flujo de
tubería alcanza su punto máximo.
La carrera del pistón del actuador se puede limitar mediante los
tornillos de regulación que se encuentran en los extremos
superior del cilindro e inferior de la carcasa.
VÁLVULA CERRADA
presión de
cierre
2 chaveteros

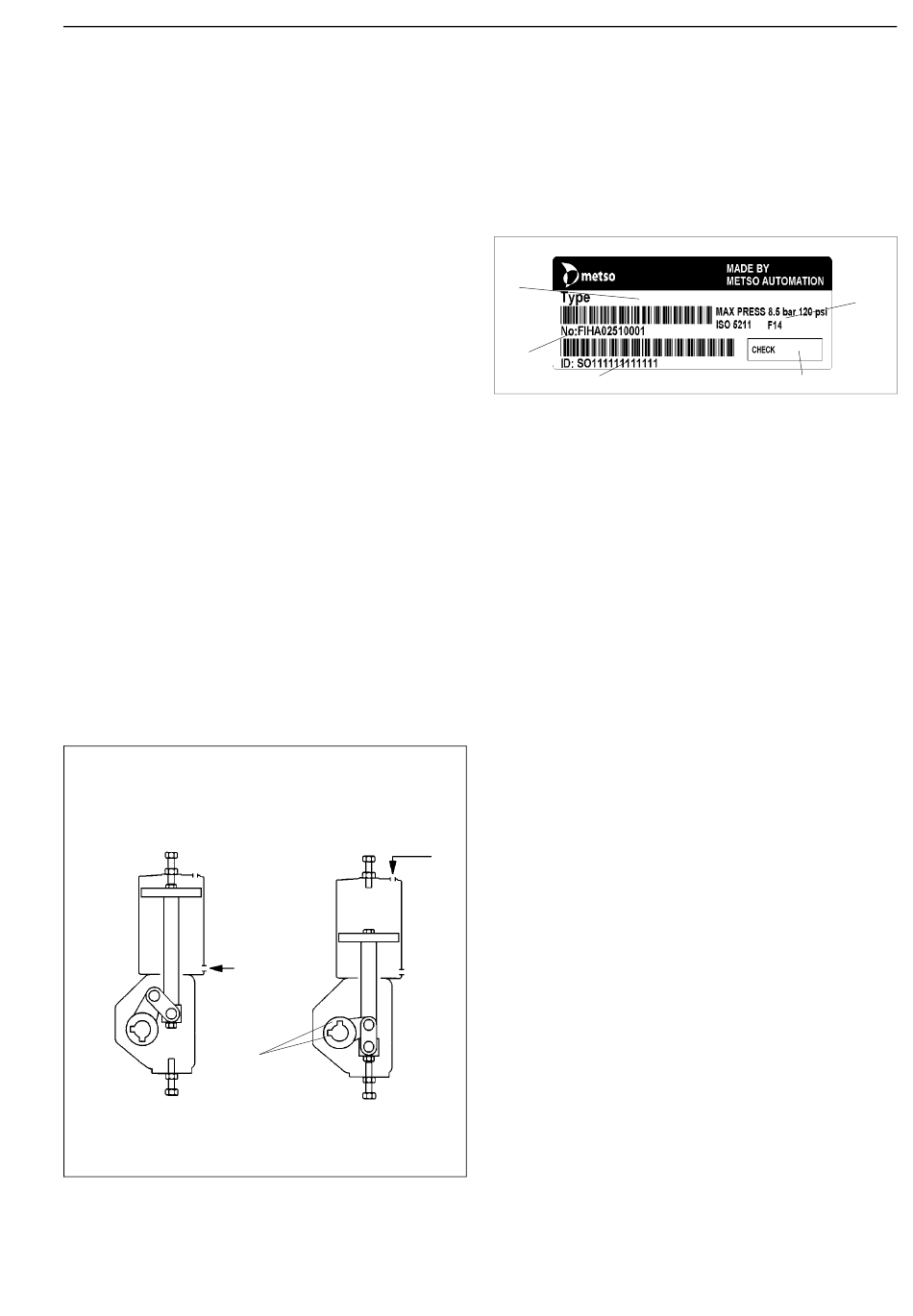

Figura 1.
Principio de funcionamiento del actuador
VÁLVULA ABIERTA
presión de
apertura
1.3
Identificación del actuador
El actuador tiene una placa de identificación (Figura 2), con los
siguientes datos:
1
Códigos de tipo
2
Número de PO
3
Fecha de fabricación, año/semana.
4
Inspector
5
Máxima presión de alimentación admitida.
(1)
(3)
(2)
Figura 2.
Datos de la placa de identificación
3
(5)
(4)
