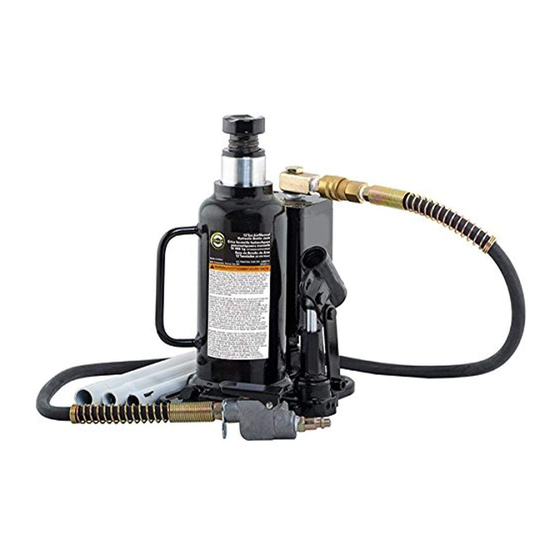

Air/Manual Hydraulic Bottle Jacks
Model
18124C
18204C
!
This is the safety alert symbol. It is used to alert you to potential personal injury hazards.
Obey all safety messages that follow this symbol to avoid possible injury or death.
Read this manual and follow all the Safety Rules and Operating Instructions before using this product.
Models 18124C & 18204C
Capacity
12 Ton
20 Ton
SFA Companies
http://www.omegalift.com
18124C-M0_042016
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para Omega Lift Equipment 18124C
Resumen de contenidos para Omega Lift Equipment 18124C
- Página 1 12 Ton 18204C 20 Ton Models 18124C & 18204C This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.
-
Página 2: Safety And General Information
SAFETY AND GENERAL INFORMATION Save these instructions. For your safety, read, understand, and follow the information provided with and on this device before using. The owner and/or operator shall have an understanding of the device, its operating characteristics and safety operating instructions before operating the equipment. The owner and/or operator shall be aware that use and repair of this product may require special skills and knowledge. - Página 3 • Failure to heed these markings may result in personal injury and/or property damage. SPECIFICATIONS Base Size Saddle Hydraulic Model Capacity Min. Height Max. Height (L x W) Diameter Lift 18124C 12 Ton 7-7/8" x 6-3/8" 1-5/8" 9-1/2" 18-1/4" 5-1/2" 18204C 20 Ton 8-1/2" x 7-1/8" 1-7/8" 9-3/4"...
- Página 4 Release Valve Handle Handle Sleeve Figure 1 - 18124C & 18204C OPERATION Raising the Ram Plunger 1. Assemble handle, ensure that spring clips align with slots. 2. Place vehicle in park, with emergency brake on and wheel securely chocked to prevent inadvertent vehicle movement.
-
Página 5: Troubleshooting
MAINTENANCE NOTICE: Use only good quality hydraulic jack oil. Avoid mixing different types of fluid and NEVER use brake fluid, turbine oil, transmission fluid, motor oil or glycerin. Improper fluid can cause premature failure of the jack and the potential for sudden and immediate loss of load. Premium hydraulic jack oil is recommended. Adding oil 1. -
Página 6: Replacement Parts
REPLACEMENT PARTS Not all components of the jack are replacement items, but are illustrated as a convenient reference of location and position in the assembly sequence. When ordering parts, give Model number, serial number and parts description. Call or write for current pricing: SFA Companies Inc. 10939 N. Pomona Ave. Kansas City, MO 64153, U.S.A. Tel:(888) 332-6419;... - Página 7 Replacement Parts List for Models 18124C & 18204C Part No. for Model: Part No. for Model: Item Description Qty. 18204C 18124C SQ12-1200-039 SQ20-2000-039 Cylinder Fastener SQ12-1200-036 SQ20-2000-036 Guide Ring SQ12-1200-040 SQ20-2000-040 Filler Screw SQ20-2000-028 SQ20-2000-028 Special Washer 5905-00054-000 5905-00054-000 Seal...
- Página 8 ONE YEAR LIMITED WARRANTY For a period of one (1) year from date of purchase, SFA Companies will repair or replace, at its option, without charge, any of its products, which fails due to a defect in material or workmanship under normal usage. This limited warranty is a consumer's exclusive remedy.
- Página 9 10 886 kg (12 tonnes américaines) 18204C 18 143 kg (20 tonnes américaines) Modèles 18124C et 18204C Voici le symbole signalant un danger pour la sécurité. Il est utilisé pour vous alerter des dangers potentiels de blessures. Respectez tous les messages de sécurité qui suivent ce symbole afin d’éviter les blessures et la mort.
-
Página 10: Description Du Produit
INFORMATIONS GÉNÉRALES ET INFORMATIONS RELATIVES À LA SÉCURITÉ Conservez ces instructions. Pour votre sécurité, lisez, comprenez et respectez toutes les consignes fournies avec cet appareil ou se trouvant sur celui-ci avant de l'utiliser. Le propriétaire, ainsi que l'utilisateur, doit comprendre le fonctionnement de l'appareil, ses caractéristiques de fonctionnement et les consignes de sécurité... - Página 11 Hauteur max. (L x l) point d'appui hydraulique 20,0 x 16,19 cm 4,13 cm 24,13 cm 46,36 cm 13,97 cm 18124C (7-7/8 x 6-3/8 po) (1-5/8 po) (9-1/2 po) (18-1/4 po) (5-1/2 po) 21,59 x 18,10 cm 4,76 cm 24,77 cm...
- Página 12 Poignée Douille de la poignée (*) Bouchon de remplissage Figure 1 : Pièces des modèles 18124C et 18204C FONCTIONNEMENT Soulever le vérin à piston plongeur 1. Assemblez le levier et assurez-vous que les agrafes-ressorts sont alignées sur les fentes. 2. Immobilisez le véhicule en serrant le frein de stationnement et en plaçant des cales à l'avant et à l'arrière des roues pour empêcher les mouvements non désirés.
-
Página 13: Dépannage
ENTRETIEN AVIS : Utilisez seulement de l'huile pour cric hydraulique de bonne qualité. Évitez de mélanger différents types de liquides et n'utilisez JAMAIS de liquide pour frein, d'huile de turbine, de liquide de transmission, d'huile moteur ou de glycérine. L'utilisation d'un liquide inapproprié peut entraîner une défaillance prématurée du cric et causer une chute potentielle soudaine et immédiate de charge. -
Página 14: Pièces De Rechange
SFA Companies Inc.,10939 N. Pomona Ave., Kansas City, MO 64153, É.-U., téléphone : 1 888 332-6419, télécopieur : 1 816 891-6599, sales@omegalift.com, site Web d'Omega : http://www.omegalift.com. Figure 3 : Illustration des pièces de rechange des modèle 18124C et 18204C... - Página 15 Liste de pièces de rechange pour les modèles 18124C et 18204C N° de pièce pour le N° de pièce pour le modèle : modèle : Pièce Description Qté 18124C 18204C SQ12-1200-039 SQ20-2000-039 Fixation de vérin SQ12-1200-036 SQ20-2000-036 Bague de guidage...
- Página 16 GARANTIE LIMITÉE DE 1 AN Pendant une période d'un (1) an, à partir de la date d'achat, SFA Companies réparera ou remplacera, à sa discrétion, sans frais, tous ses produits qui, utilisés dans des conditions normales, sont défectueux à cause d'un défaut de matériel ou de fabrication.
-
Página 17: Gatos Hidráulicos De Botella Neumáticos/Manuales
12 toneladas (24 000 libras) 18204C 20 toneladas (40 000 libras) Modelos 18124C y 18204C Este es el símbolo de alerta de seguridad. Se usa para alertar sobre peligros potenciales de lesiones personales. Obedezca todos los mensajes de seguridad que tengan este símbolo, para evitar posibles lesiones personales o la muerte. -
Página 18: Información General Y De Seguridad
INFORMACIÓN GENERAL Y DE SEGURIDAD Conserve estas instrucciones. Para su seguridad, lea, comprenda y siga la información que viene con este dispositivo antes de su uso. El propietario u operador debe tener conocimientos sobre el dispositivo, sus características operativas y las instrucciones para un funcionamiento seguro antes de utilizar el equipo. El propietario u operador debe tener presente que el uso y la reparación de este producto podrían requerir habilidades y conocimientos especiales. -
Página 19: Especificaciones
Modelo Altura mín. Altura máx. (L x P) del asiento hidráulica 7/78" x 6-3/8" 1-5/8" 9-1/2" 18-1/4" 5-1/2" 18124C (20,0 cm x 16,19 cm) (4,13 cm) (24,13 cm) (47,36 cm) (13,97 cm) 8-1/2" x 7-1/8" 1-7/8" 9-3/4" 18-5/8" 5" 18204C... -
Página 20: Funcionamiento
Manija Manguito de la manija (*) Tapón de llenado de aceite Figura 1: Nomenclatura de 18124C y 18204C FUNCIONAMIENTO Elevación del pistón del ariete 1. Instale la manija; asegúrese de que los sujetadores de resorte se alineen con las ranuras. -
Página 21: Mantenimiento
MANTENIMIENTO AVISO: Use solo aceite para gatos hidráulicos de buena calidad. Evite mezclar diferentes tipos de líquidos y NUNCA use líquido de frenos, aceite de turbinas, líquido de transmisión, aceite de motor ni glicerina. El uso de un líquido inadecuado puede provocar fallas prematuras en el gato y posibles pérdidas de carga repentinas e inmediatas. Se recomienda el uso de aceite para gato hidráulico de alta calidad. -
Página 22: Piezas De Repuesto
SFA Companies Inc. 10939 N. Pomona Ave. Kansas City, MO 64153, U.S.A. Tel.: (888) 332-6419; Fax: (816) 891-6599; Correo electrónico: sales@omegalift.com; Sitio web de Omega: http://www.omegalift.com Figura 3: Ilustración de las piezas de repuesto para los modelo 18124C y 18204C... - Página 23 Lista de piezas de repuesto para los modelos 18124C y 18204C N.º de pieza para el N.º de pieza para el modelo: modelo: Elemento Descripción Cant. 18124C 18204C SQ12-1200-039 SQ20-2000-039 Fijador de cilindro SQ12-1200-036 SQ20-2000-036 Anillo guía SQ12-1200-040 SQ20-2000-040 Tornillo de llenado...
-
Página 24: Garantía Limitada De Un Año
GARANTÍA LIMITADA DE UN AÑO Por el período de un (1) año desde la fecha de compra, SFA Companies reparará o reemplazará, a su discreción, sin costo alguno, cualquier producto que presente fallas debido a defectos de materiales o mano de obra bajo condiciones normales de uso.
