INSTALLATION
MANUAL

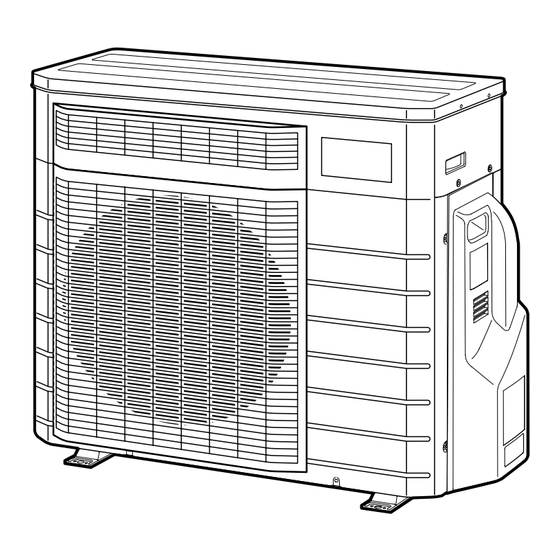

R410A Split Series
Models
RXR28EV1B8
RXR42EV1B8
RXR50EV1B8
RXR28EV1B9
RXR42EV1B9
RXR50EV1B9
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Montagehandleiding
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Installation manual
English
R410A Split series
Deutsch
Français
Série split R410A
Nederlands
Español
Serie Split R410A
Italiano
ΕλληνικÜ
Portugues
Série split R410A
Рóссêий
Montaj kýlavuzlarý
Türkçe
R410A Split serisi
Publicidad
Tabla de contenido
Manuales relacionados para Daikin RXR28EV1B8
Resumen de contenidos para Daikin RXR28EV1B8
- Página 1 Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A Models Manual de Instalação Portugues RXR28EV1B8 Série split R410A RXR42EV1B8 Рóêоводство по монтажó RXR50EV1B8 Рóссêий Серия R410A с раздельной óстановêой RXR28EV1B9 RXR42EV1B9 Montaj kýlavuzlarý Türkçe...
-
Página 2: Precauciones De Seguridad
Precauciones de seguridad • Las precauciones descritas aquí se clasifican como ADVERTENCIA y PRECAUCIÓN. Ambas contienen información importante referente a la seguridad. Asegúrese de observar estas precauciones sin falta. • Significado de los avisos de ADVERTENCIA y PRECAUCIÓN ADVERTENCIA..No cumplir con estas instrucciones adecuadamente puede resultar en lesiones personales o la pérdida de la vida. -
Página 3: Precauciones Para Seleccionar La Ubicación
Accesorios Accesorios suministrados con la unidad exterior: Tapón de drenaje Manual de instrucciones Manguera humidificadora (8m) Codo Junta Etiqueta de carga de refrigerante Banda de sujeción Etiqueta en varios idiomas sobre gases fluorados de efecto invernadero En la caja de envoltura inferior. •... -
Página 4: Esquemas De Instalación De La Unidad Exterior
Esquemas de instalación de la unidad exterior Precauciones para la instalación de la manguera humidificadora. • La humedad de la unidad exterior llega a la interior junto con el aire que rodea a la unidad exterior, durante la humidificación. Instale la unidad exterior en una ubicación limpia y tranquila. •... -
Página 5: Pautas Para La Instalación
Pautas para la instalación • Cuando haya un muro o algún objeto que pueda entorpecer u obstaculizar la circulación del aire que entra o sale de la unidad exterior, observe las directrices de instalación siguientes. • Para cualquiera de los siguientes modelos de instalación, la altura de la pared del lado de escape debe ser 1200mm o menos. Muro en un solo lado Muros en dos lados Muros en tres lados... - Página 6 Instalación de la unidad exterior Tuberia del refrigerante. PRECAUCIÓN 1) Utilice la tuerca de ensanchamiento fijada a la unidad principal. (Para evitar que se parta la tuerca de ensanchamiento por deterioro con el tiempo.) 2) Para evitar fugas de gas, coloque aceite de refrigeración sólo en la superficie interior del ensanchamiento. (Utilice aceite de refrigeración para R410A.) 3) Utilice llaves de torsión cuando apriete las tuercas de ensanchamiento para evitar que se dañen las tuercas de ensanchamiento y las fugas de gas.
- Página 7 1) Conecte el lado del saliente de la manguera de carga (procedente del múltiple del manómetro) con el orificio de servicio de la válvula de cierre. 2) Abra completamente la válvula de baja presión (Lo) del múltiple del manómetro y cierre completamente su válvula de alta presión (Hi).
- Página 8 Instalación de la unidad exterior Información importante en relación al refrigerante utilizado La etiqueta rellenada debe pegarse cerca de 1 carga de refrigerante de fábrica Este producto contiene los gases fluorados de efecto invernadora del producto: la conexión de carga del producto (p.ej. en el regulados por el Protocolo de Kioto.
-
Página 9: Funcionamiento De Evacuación
Funcionamiento de Evacuación Para proteger el entorno, asegúrese de bombear al reubicar o descartar la unidad. 1) Retire la tapa de la válvula de las válvulas de seccionamiento del líquido y del gas. Válvula de 2) Activar el funcionamiento en refrigeración forzada. seccionamiento del gas Cierre 3) Tras cinco a diez minutos, cierre la válvula de seccionamiento de líquido... - Página 10 Cableado ADVERTENCIA 1) No utilice cables con derivaciones, cables trenzados (PRECAUCIÓN (1)), prolongaciones ni conexiones en estrella, porque pueden provocar sobrecalentamiento, descarga eléctrica o incendio. 2) No utilice componentes eléctricos adquiridos localmente en el interior del producto. (No derive la alimentación para la bomba de desagüe, etc.
-
Página 11: Prueba De Funcionamiento Y Verificación Final
<Instalación del terminal de tierra> 1) Utilice el método siguiente para instalar cable de un solo núcleo. Tornillo Arandela plana Cable de un solo núcleo Vista de flecha 2) Utilice el método siguiente para instalar el terminal de tipo rizo. Tornillo Tornillo Arandela plana... - Página 12 Two-dimensional bar code is a code for manufacturing. 3P190651-3K M12B052 (1210) HT...
