AJUSTANDO LA TASA DE LA SONDA (PROBE RATE)

Para igualar el ajuste de del factor de atenuación de la sonda, se necesita ajustar el factor de atenuación en el menú de
funciones. Por ejemplo, cuando el factor de atenuación de la sonda sea 10:1, ajuste el factor a 10X en el menú. Aplique este
principio a otros valores para asegurarse de que la lectura de voltaje es correcta.
La figura abajo muestra el ajuste y el rango vertical cuando la sonda es 10:1.

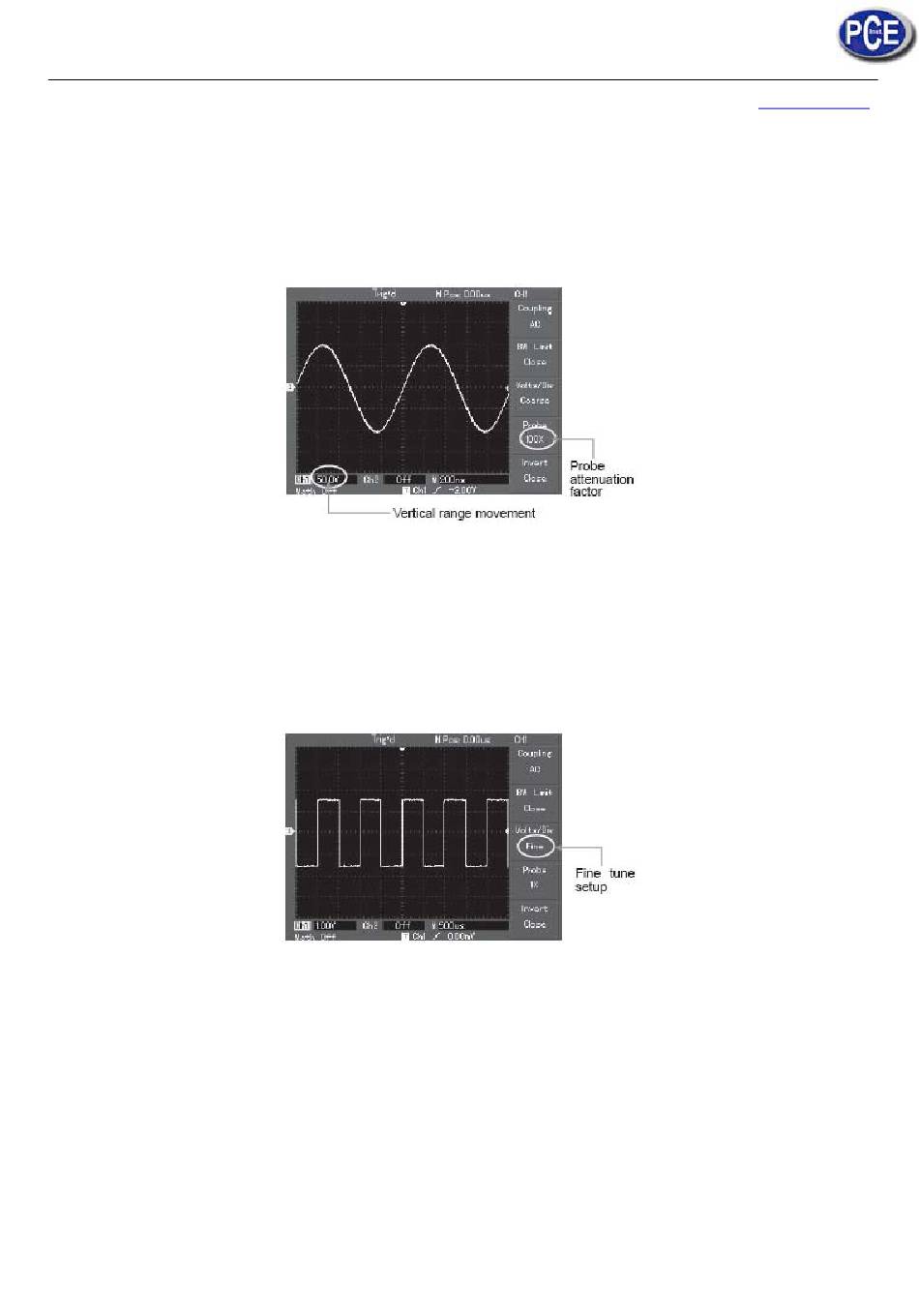

Ajuste del factor de atenuación de la sonda en el menú.
4.5

AJUSTE VERTICAL VOLTS/DIV

Puede ajustar el rango del factor de desviación vertical VOLTS/DIV en el modo de ajuste grueso o fino. En el modo de ajuste
grueso, el rango VOLTS/DIV es 2mV/div-5V/div. El ajuste es en pasos 1-2-5. En modo de ajuste fino (FINE TUNE), puede
cambiar el factor de desviación en pasos incluso más pequeños dentro del rango de corriente vertical para ajustar
continuamente el factor de desviación vertical dentro del rango de 2mV/div-5V/div sin interrupción.
Ajuste grueso y fino del factor de desviación vertical
4.6

AJUSTE DE LA INVERSION DE FORMA DE LA ONDA

Inversión de la forma de la onda: La señal reflejada se invierte 180 grados con respecto al nivel del suelo. La figura 2-8 muestra
la forma de la onda sin invertir y la 2-9 muestra la señal de la forma invertida.
Instrucciones de Uso
FIGURA 2-6
FIGURA 2-7
