Usted puede usar este menú para guardar o recolectar formas de onda y seleccionar los documentos almacenados en la
memoria interna y la memoria de USB, y para guardar y recolectar documentos y seleccionar documentos en el sistema de
almacenaje USB.
Funcionamiento:
1)
Pulse SAVE para ir al tipo de MENU. Hay tres tipos para elegir: forma de onda, ajuste y posición. Seleccione WAVEFORM
(forma de onda) para ir al menú de guardar forma de onda que se muestra abajo. Después de guardar la forma de onda,
por favor vaya al MENU REF (previamente explicado).
2)
Seleccione SETUP (ajuste) para entrar al menú de guardar .
3)
Seleccione POSICION para entrar la posición a guardar .
FUNCION MENU
SELECCION
Tipo
Forma de la
onda
Fuente de señal
Guardar posición
Guardar
Pag. siguiente 1/2
Menú para guardar la forma de onda
FUNCION MENU
SELECCION
Disco
DSO
USB
Profundidad
Normal
Alargado
Pag. Previa 2/2
Instrucciones de Uso
EXPLICACION
Selecciona el menú de la forma de la onda, guardar y
recolectar.
CH1
Selecciona la forma de la onda de CH1.
CH2
Selecciona la forma de la onda de CH2.
1-10
Fija y seleccionar la posición en la cual la forma de la onda se
salva en la memoria interna. Ajustar girando el control multi-
función.
--
Salva la forma de la onda.
--
Vaya a la página siguiente.
Salva la forma de onda
EXPLICACION
Selecciona la memoria interna del osciloscopio.
Seleccionar el USB externo (esta característica solo puede ser
usada después de conectar el Ram. USB
Selecciona la profundidad normal para guardar datos de 250
puntos (después de guardar los datos en el USB, solo se
pueden recolectar nuevamente en el área de REF).
Seleccionar la profundidad alargada para guardar datos de
2.5K (esta característica puede solo ser activada después de
conectar el Ram USB . Cuando los datos se salven en Ram
USB, solo pueden ser recolectados con nuestro software.
--
Vaya a la página anterior.

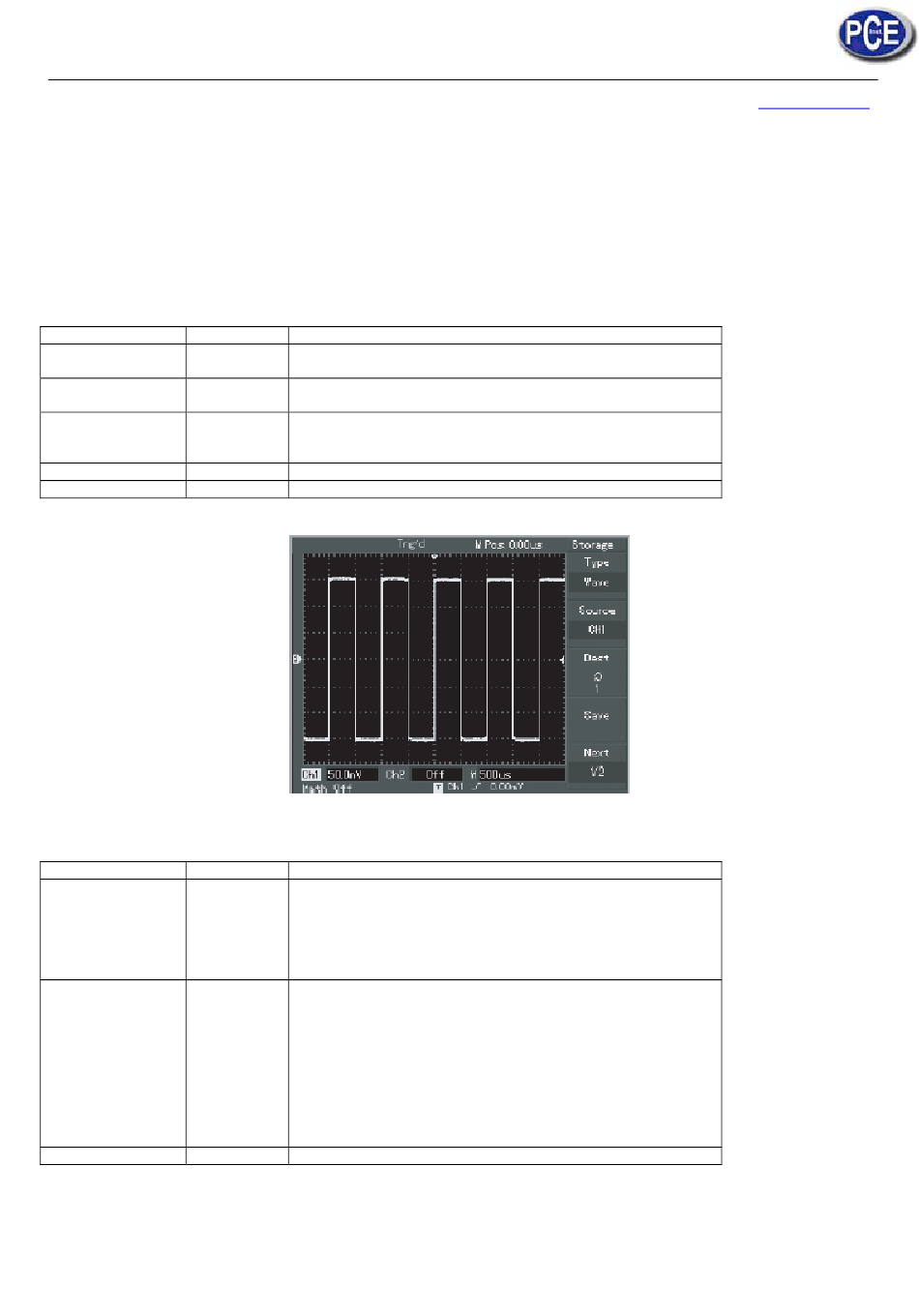

FIGURA 2-23
www.pce-iberica.es
25
