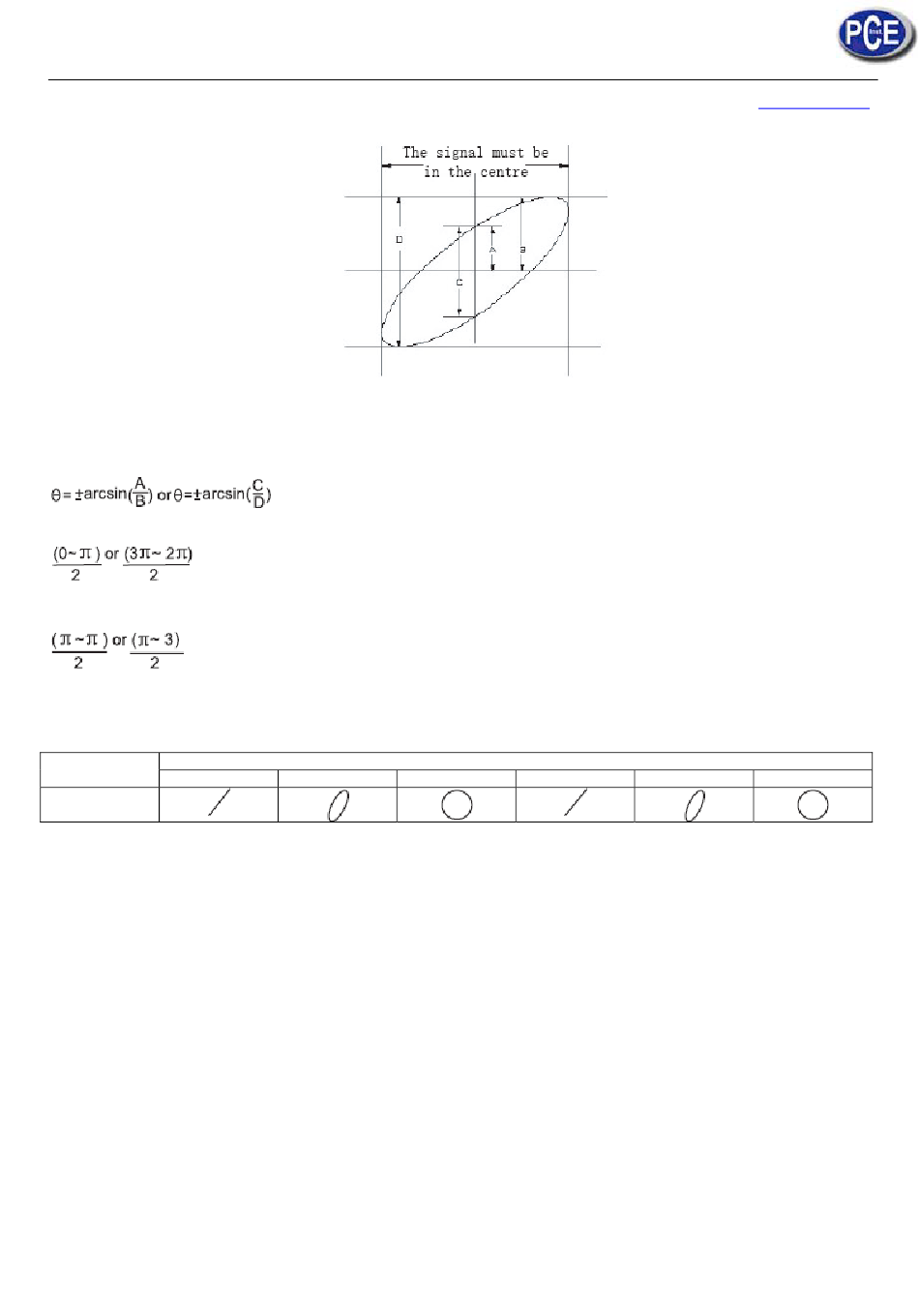

La señal debe estar en el centro.
Si senθ= A/B o C/D,
θ es el ángulo de disparidad entre canales. Para las definiciones A, B, C, D vea las figuras arriba. Calculando con esta fórmula,
el ángulo de disparidad es
Si el eje principal de la elipsis está dentro de los cuadrantes I y III, el ángulo de disparidad debería estar dentro de
Si el eje principal está dentro de los cuadrantes II y IV, el ángulo de disparidad debería estar dentro de los cuadrantes II y III, ej.
dentro
Además, si las frecuencias y las diferencias de fase de 2 señales siendo medidas son múltiplos completos, usted puede
calcular la frecuencia y la correlación de fase entre las dos señales.
Tabla de X e Y
Rango de señal
de frecuencia
0 grados
1:1
5.7
Escenario 7. TRIGGER DE LA VIDEO SEÑAL
Para observar un circuito de video, use la función de trigger de video para obtener una muestra estable de la señal de salida
del video.
Campo de trigger del video
Para hacer trigger en el campo de video, siga los siguientes pasos:
1)
Pulse MENU en la zona de control de trigger para mostrar el menú trigger.
2)
Pulse la tecla F1 para seleccionar el tipo de video.
3)
Pulse la tecla F2 para seleccionar la fuente del trigger a CH1.
4)
Pulse la tecla F3 para seleccionar PAL como video estándar.
5)
Pulse F4 para seleccionar sincronización de CAMPO PAR o IMPAR (EVEN / ODD).
6)
Gire el control de escala en la zona de control horizontal para ajustar la base de tiempo horizontal para una muestra clara
de la forma de la onda.
Instrucciones de Uso
FIGURA 3-7
Fase Diferencia
45 grados
90 grados
180 grados
270 grados
www.pce-iberica.es
360 grados
36
