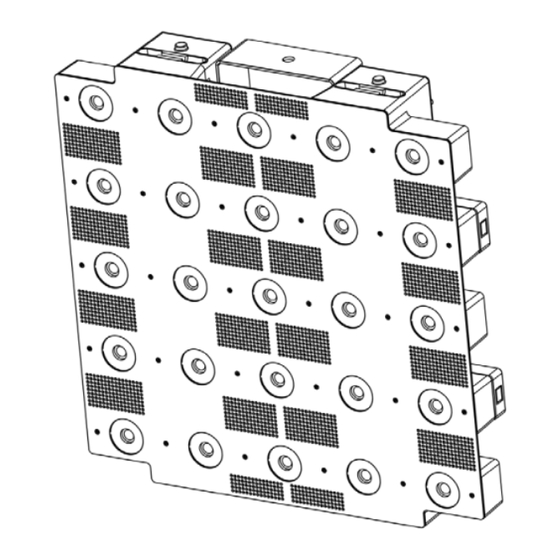

Chauvet Professional nexus Aq 5x5 Guía De Referencia Rápida

Ocultar thumbs Ver también para nexus Aq 5x5:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Quick Reference Guide
English
Español
Français
EN
ES
FR

Publicidad

Tabla de contenido
loading

Manuales relacionados para Chauvet Professional nexus Aq 5x5

Resumen de contenidos para Chauvet Professional nexus Aq 5x5

  • Página 1 Quick Reference Guide English Español Français...
  • Página 2 Nexus™ Aq 5x5 QRG About this The Nexus™ Aq 5x5 Quick Reference Guide (QRG) has basic product Guide information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetpro.com for more details. The information and specifications contained in this QRG are subject to Disclaimer change without notice.

  • Página 3: Power Linking

    Nexus™ Aq 5x5 QRG AC Power This product has an auto-ranging power supply that can work with an input voltage range of 100~240 VAC, 50/60 Hz. Power Linking You can link up to 5 Nexus™ Aq 5x5 products at 120 V, 8 products at 208 V, or 9 products at 230 V.

  • Página 4: Art-Net™/Kling-Net Connection Diagram

    Nexus™ Aq 5x5 QRG Art-Net™ Art-Net™ is an Ethernet protocol that uses TCP/IP to transfer large Connection amounts of DMX512 data over a network. Art-Net™ uses the Neutrik® etherCON® connection. An Art-Net™ Primer is available from www.chauvetpro.com. Art-Net™ Designed by and Copyright Alderamin Group Ltd.
  • Página 5 Nexus™ Aq 5x5 QRG Mounting The Nexus™ Aq 5x5 may be mounted in almost any orientation. You can hang up to 16 panels vertically using an optional rig kit that can be purchased separately from CHAUVET® or 4 panels vertically by using the secondary yoke.
  • Página 6 Nexus™ Aq 5x5 QRG Mounting Clamp (such as CLP-15 or CLP-15N clamp from CHAUVET®) Position the yoke so that the mounting hole is at the top Product Mounting Diagram using the Secondary Yoke Connect Up to 4 Panels Vertically (Single Column) 8 mm Allen...

  • Página 7: Control Panel Description

    Nexus™ Aq 5x5 QRG Control Panel Button Function Description <MENU/ESC> Exits from the current menu or function Enables the currently displayed menu or sets the currently <ENTER> selected value into the selected function Navigates upwards through the menu list and increases the <UP>...
  • Página 8 Nexus™ Aq 5x5 QRG Menu Options (cont.) Main Level Programming Levels Description DMX Address 001–512 Sets products DMX Address 4-channel mode 6-channel mode DMX Channel 10Ch 10-channel mode 100Ch 100-channel mode 105Ch 105-channel mode Master Selects Master mode Master/Slave Slave Selects Slave mode Defines the color temperature used when White Balance...

  • Página 9: Dmx Values

    Nexus™ Aq 5x5 QRG DMX Values 105Ch Channel Function Value Percent/Setting Red 1 000 ó 255 0–100% Green 1 000 ó 255 0–100% Blue 1 000 ó 255 0–100% White 1 000 ó 255 0–100% Red 2 000 ó 255 0–100% Green 2 000 ó...
  • Página 10 Nexus™ Aq 5x5 QRG DMX Values (cont.) 105Ch Channel Function Value Percent/Setting (cont.) Blue 13 000 ó 255 0–100% White 13 000 ó 255 0–100% Red 14 000 ó 255 0–100% Green 14 000 ó 255 0–100% Blue 14 000 ó 255 0–100% White 14 000 ó...
  • Página 11 Nexus™ Aq 5x5 QRG DMX Values (cont.) 105Ch Channel Function Value Percent/Setting (cont.) 000 ó 010 No function 011 ó 031 Auto 1 032 ó 051 Auto 2 052 ó 072 Auto 3 073 ó 092 Auto 4 093 ó 112 Auto 5 Auto Programs 113 ó...
  • Página 12 Nexus™ Aq 5x5 QRG DMX Values (cont.) 100Ch Channel Function Value Percent/Setting Red 1 000 ó 255 0–100% Green 1 000 ó 255 0–100% Blue 1 000 ó 255 0–100% White 1 000 ó 255 0–100% Red 2 000 ó 255 0–100% Green 2 000 ó...
  • Página 13 Nexus™ Aq 5x5 QRG DMX Values (cont.) 100Ch Channel Function Value Percent/Setting (cont.) Blue 13 000 ó 255 0–100% White 13 000 ó 255 0–100% Red 14 000 ó 255 0–100% Green 14 000 ó 255 0–100% Blue 14 000 ó 255 0–100% White 14 000 ó...
  • Página 14 Nexus™ Aq 5x5 QRG DMX Values (cont.) 10Ch Channel Function Value Percent/Setting Dimmer 000 ó 255 0–100% 000 ó 010 No function Strobe 011 ó 255 0–20 Hz 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% White 000 ó...
  • Página 15 Nexus™ Aq 5x5 QRG DMX Values (cont.) Channel Function Value Percent/Setting Dimmer 000 ó 255 0–100% 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% White 000 ó 255 0–100% 000 ó 010 No function Shutter 011 ó...

  • Página 16: Alimentación En Puede Enlazar Hasta 5 Productos Nexus™ Aq 5X5 A 120 Vca, Cadena

    Nexus™ Aq 5x5 GRR Acerca de Esta La Guía de Referencia Rápida (GRR) del Nexus™ Aq 5x5 contiene Guía información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetpro.com para información más detallada. Exención de La información y especificaciones contenidas en esta GRR están sujetas a Responsabilidad...

  • Página 17: Enlace Dmx

    Nexus™ Aq 5x5 GRR Diagrama de Alimentación en Cadena Enchufe CA Conexión Cable (EE.UU) Cable (Europa) Color del Tornillo CA Cargado Negro Marrón Amarillo/Bronce CA Neutro Blanco Azul Plata CA Tierra Verde/Amarillo Verde/Amarillo Verde Sustitución del Desconecte el producto de la toma de corriente. Fusible Con un destornillador de punta plana, desatornille la tapa del portafusibles.
  • Página 18 Nexus™ Aq 5x5 GRR Conexión Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir Art-Net™ grandes cantidades de datos DMX512 sobre una red de gran tamaño. Art-Net™ utiliza la conexión Neutrik® etherCON®. Hay un Manual Art-Net™ disponible en www.chauvetpro.com. El diseño y los derechos de autor (copyright) de Art-Net™...

  • Página 19: Montaje

    Nexus™ Aq 5x5 GRR Montaje El Nexus™ Aq 5x5 puede ser montado en casi cualquier orientación. Usted puede colgar hasta 16 paneles verticalmente mediante un equipo opcional de montaje que se puede comprar por separado desde CHAUVET® o 4 paneles verticalmente usando la segunda horquilla. Coloque el resto de los paneles utilizando las cerraduras del ataúd en la parte superior e inferior de cada panel.
  • Página 20 Nexus™ Aq 5x5 GRR Abrazadera de Montaje (como las abrazaderas CLP-15 o CLP-15N de CHAUVET®) Coloque el yugo de tal manera que el orificio de instalación es en la parte superior Diagrama de Montaje del Producto Usando la Segunda Horquilla Permite Conectar Hasta 4 Paneles Verticalmente (una columna)

  • Página 21: Descripción Del Panel De Control

    Nexus™ Aq 5x5 GRR Descripción del Botón Función Panel de <MENU/ESC> Sale del menú o función actual Control Habilita el menú actualmente en pantalla o configura el <ENTER> valor seleccionado actualmente dentro de la función seleccionada Navega hacia arriba por la lista de menú y aumenta el <UP>...
  • Página 22 Nexus™ Aq 5x5 GRR Opciones de Menú (cont.) Nivel Principal Niveles de Programación Descripción Configura la dirección DMX de los DMX Address 001–512 productos Modo de 4 canales Modo de 6 canales DMX Channel 10Ch Modo de 10 canales 100Ch Modo de 100 canales 105Ch Modo de 105 canales...

  • Página 23: Valores Dmx

    Nexus™ Aq 5x5 GRR Valores DMX 105Ch Canal Función Valor Porcentaje/Configuración Rojo 1 000 ó 255 0–100% Verde 1 000 ó 255 0–100% Azul 1 000 ó 255 0–100% Blanco 1 000 ó 255 0–100% Rojo 2 000 ó 255 0–100% Verde 2 000 ó...
  • Página 24 Nexus™ Aq 5x5 GRR Valores DMX (cont.) 105Ch Canal Función Valor Porcentaje/Configuración (cont.) Azul 13 000 ó 255 0–100% Blanco 13 000 ó 255 0–100% Rojo 14 000 ó 255 0–100% Verde 14 000 ó 255 0–100% Azul 14 000 ó 255 0–100% Blanco 14 000 ó...
  • Página 25 Nexus™ Aq 5x5 GRR Valores DMX (cont.) 105Ch Canal Función Valor Porcentaje/Configuración (cont.) Sin función 000 ó 010 Auto 1 011 ó 031 Auto 2 032 ó 051 Auto 3 052 ó 072 Auto 4 073 ó 092 Auto 5 093 ó...
  • Página 26 Nexus™ Aq 5x5 GRR Valores DMX (cont.) 100Ch Canal Función Valor Porcentaje/Configuración Rojo 1 000 ó 255 0–100% Verde 1 000 ó 255 0–100% Azul 1 000 ó 255 0–100% Blanco 1 000 ó 255 0–100% Rojo 2 000 ó 255 0–100% Verde 2 000 ó...
  • Página 27 Nexus™ Aq 5x5 GRR Valores DMX (cont.) 100Ch Canal Función Valor Porcentaje/Configuración (cont.) Azul 13 000 ó 255 0–100% Blanco 13 000 ó 255 0–100% Rojo 14 000 ó 255 0–100% Verde 14 000 ó 255 0–100% Azul 14 000 ó 255 0–100% Blanco 14 000 ó...
  • Página 28 Nexus™ Aq 5x5 GRR Valores DMX (cont.) 10Ch Canal Función Valor Porcentaje/Configuración Atenuador 000 ó 255 0–100% 000 ó 010 Sin función Estroboscopio 011 ó 255 0–20 Hz Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Blanco 000 ó...
  • Página 29 Nexus™ Aq 5x5 GRR Valores DMX (cont.) Canal Función Valor Porcentaje/Configuración Atenuador 000 ó 255 0–100% Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Blanco 000 ó 255 0–100% 000 ó 010 Sin función Estroboscopio 011 ó...
  • Página 30 Nexus™ Aq 5x5 MR À Propos de ce Le Manuel de Référence (MR) du Nexus™ Aq 5x5 reprend des Manuel informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.chauvetpro.com pour de plus amples informations.

  • Página 31: Connexion Dmx

    Nexus™ Aq 5x5 MR Alimentation Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Vous pouvez connecter jusqu’à 5 Nexus™ Aq 5x5 à 120 VCA, Électrique 8 unités à 208 VCA ou 9 unités à 230 VCA. Ne jamais dépasser ce nombre. Vous pouvez vous procurer séparément des cordons d'alimentation.
  • Página 32 Nexus™ Aq 5x5 MR Connexion Le Nexus™ Aq 5x5 utilise une connexion de données DMX pour son mode Maître/Esclave Maître/Esclave. Consultez le Manuel d’Utilisation pour connecter et configurer le fonctionnement en Maître/Esclave. Connection Art-Net™ est un protocole Ethernet qui utilise la suite TCP/IP pour Art-Net™...
  • Página 33 Nexus™ Aq 5x5 MR Installation Le Nexus™ Aq 5x5 peut être monté dans presque n'importe quelle orientation. Vous pouvez accrocher jusqu'à 16 panneaux verticalement à l'aide d'un kit d'installation optionnel qui peut être acheté séparément de CHAUVET® ou 4 panneaux verticalement à l'aide de l'étrier secondaire. Fixez le reste des panneaux en utilisant les verrous de cercueil en haut et en bas de chaque panneau.
  • Página 34 Nexus™ Aq 5x5 MR Clip de Fixation (comme le CLP-15 ou CLP-15N de CHAUVET®) Placer la Chape de Sorte que le Trou de Montage est au Sommet Produit Schéma de Montage en Utilisant le Joug Secondaire Branchez jusqu'à 4 Panneaux Verticalement (colonne simple) Une Clé...

  • Página 35: Description Du Tableau De Commandes

    Nexus™ Aq 5x5 MR Description du Bouton Fonction Tableau de <MENU/ESC> Permet la sortie du menu ou de la fonction en cours Commandes Permet l’affichage du menu en cours ou permet de <ENTER> configurer la valeur en cours dans la fonction sélectionnée Permet de parcourir les listes de menu vers le haut, dans <UP>...

  • Página 36: Options Du Menu (Suite)

    Nexus™ Aq 5x5 MR Options du Menu (suite) Niveau Principal Niveaux de Programmation Description Définit l'adresse DMX ou le canal de DMX Address 001–512 démarrage Art-Net™ de l'unité Mode 4 canaux Mode 6 canaux DMX Channel 10Ch Mode 10 canaux 100Ch Mode 100 canaux 105Ch...

  • Página 37: Valeurs Dmx

    Nexus™ Aq 5x5 MR Valeurs DMX 105Ch Canal Fonction Valeur Pourcentage/Configuration Rouge 1 000 ó 255 0–100% Vert 1 000 ó 255 0–100% Bleu 1 000 ó 255 0–100% Blanc 1 000 ó 255 0–100% Rouge 2 000 ó 255 0–100% Vert 2 000 ó...
  • Página 38 Nexus™ Aq 5x5 MR Valeurs DMX (suite) 105Ch Canal Fonction Valeur Pourcentage/Configuration (suite) Bleu 13 000 ó 255 0–100% Blanc 13 000 ó 255 0–100% Rouge 14 000 ó 255 0–100% Vert 14 000 ó 255 0–100% Bleu 14 000 ó 255 0–100% Blanc 14 000 ó...

  • Página 39: Valeurs Dmx (Suite)

    Nexus™ Aq 5x5 MR Valeurs DMX (suite) 105Ch Canal Fonction Valeur Pourcentage/Configuration (suite) 000 ó 010 Pas de fonction 011 ó 031 Auto 1 032 ó 051 Auto 2 052 ó 072 Auto 3 073 ó 092 Auto 4 093 ó 112 Auto 5 Programmes 113 ó...
  • Página 40 Nexus™ Aq 5x5 MR Valeurs DMX (suite) 100Ch Canal Fonction Valeur Pourcentage/Configuration Rouge 1 000 ó 255 0–100% Vert 1 000 ó 255 0–100% Bleu 1 000 ó 255 0–100% Blanc 1 000 ó 255 0–100% Rouge 2 000 ó 255 0–100% Vert 2 000 ó...
  • Página 41 Nexus™ Aq 5x5 MR Valeurs DMX (suite) 100Ch Canal Fonction Valeur Pourcentage/Configuration (suite) Bleu 13 000 ó 255 0–100% Blanc 13 000 ó 255 0–100% Rouge 14 000 ó 255 0–100% Vert 14 000 ó 255 0–100% Bleu 14 000 ó 255 0–100% Blanc 14 000 ó...
  • Página 42 Nexus™ Aq 5x5 MR Valeurs DMX (suite) 10Ch Canal Fonction Valeur Pourcentage/Configuration Gradateur 000 ó 255 0–100% 000 ó 010 Pas de fonction Stroboscope 011 ó 255 0–20 Hz Rouge 000 ó 255 0–100% Vert 000 ó 255 0–100% Bleu 000 ó...
  • Página 43 Nexus™ Aq 5x5 MR Valeurs DMX (suite) Canal Fonction Valeur Pourcentage/Configuration Gradateur 000 ó 255 0–100% Rouge 000 ó 255 0–100% Vert 000 ó 255 0–100% Bleu 000 ó 255 0–100% Blanc 000 ó 255 0–100% 000 ó 010 Pas de fonction Stroboscope 011 ó...
  • Página 44 Nexus™ Aq 5x5 QRG Multi-Language Contact Us WORLD HEADQUARTERS - CHAUVET® General Information Technical Support Voice: (954) 577-4455 (Press 4) Address: 5200 NW 108 Avenue Sunrise, FL 33351 Fax: (954) 756-8015 Voice: (954) 577-4455 Email: tech@chauvetlighting.com Fax: (954) 929-5560 World Wide Web Toll free: (800) 762-1084 www.chauvetlighting.com...
