Envío y lista de empaque
Cantidad
Descripción
1
Termostato inteligente iComfort® E30 que incluye un centro inteligente y una
pantalla de alta definición
6
Tornillos de montaje (cabeza plana Núm. 6 X 1.25") - La pantalla necesita 4 y
el centro inteligente necesita 2.
6
Anclajes de pared (anclajes de pared sólidos tipo pinza y bridados)
1
Guía de instalación y configuración
1
Guía para el usuario
1
Lista de control
1
Certificado de garantía
IMPORTANTE
El termostato inteligente iComfort E30 NO se puede conectar como dispositivo de
comunicación a las unidades interiores o exteriores. Solo se admite el cableado
de 24 V CA habitual para las unidades interiores y exteriores.
NOTA: Debido al compromiso de Lennox con la calidad, las características y las
opciones se podrán modificar sin aviso previo y sin incurrir en responsabilidades
legales
Entorno de operación y almacenaje, sistema eléctrico y
dimensiones
• La temperatura de operación es de 32 °F a 104 °F (0 a 40 °C)
• El rango de temperatura de envío y almacenaje es de -4 °F a 140 °F (-20 °C a
60 °C)
• El rango de humedad de operación es del 10% al 90% sin condensación a 104 °F
(40 °C)
• El rango de humedad de almacenaje es del 5% al 95% sin condensación a 104 °F
(40 °C)
• Entrada de potencia del centro inteligente: 24 V CA, 1 AMP a 60 Hz.
• Salida de potencia del centro inteligente a la pantalla de alta definición: 12 V CC
• Dimensiones (alto x ancho x prof.):
Pantalla de alta definición con sub-base adjunta: 7-1/4" x 5" x 1" (184 x
»
122.5 x 23 mm)
Centro inteligente: 11-1/2" x 7-1/8" x 1-7/8" (292 mm x 181 mm x 48 mm) -
»
la antena es de 7-1/4" (184 mm) de largo
Instalación del centro inteligente, componentes externos, LED,
terminales y puentes
Ubicación de los componentes externos
Tipo de unidad y puente para
el estado de calefacción
0 1 2 3
UNIT
HEAT
TYPE
STAGES
Sensores exteriores y
de descarga de aire
Ubicación del tornillo para
el montaje en la pared
W1 W2 W3 G Y2 Y1
C DS R H O B
Conexiones del cableado de control
con 24 V CA para la unidad interior

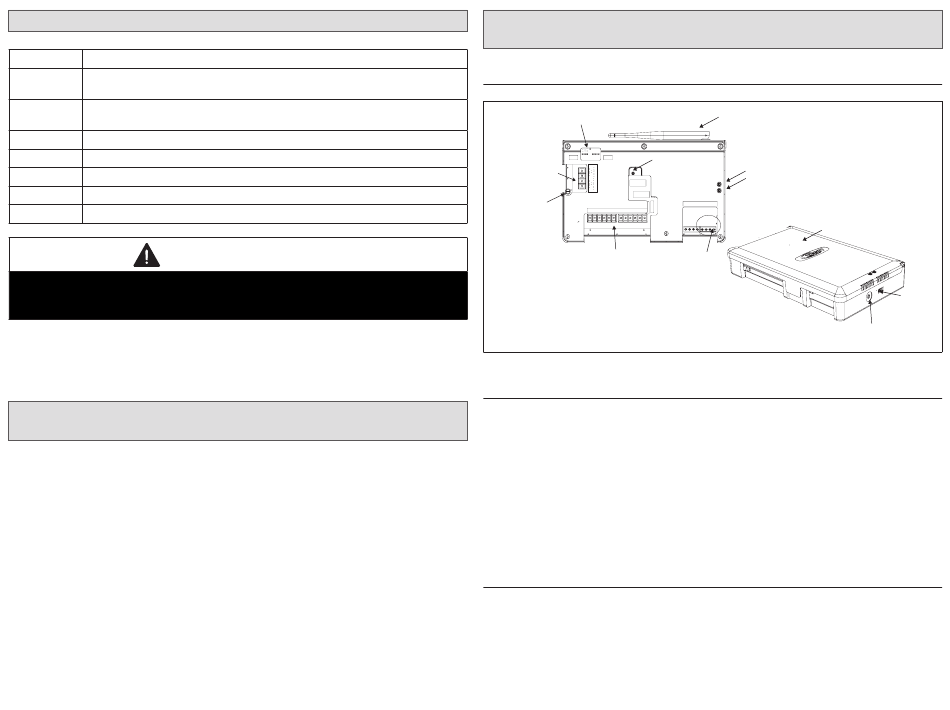

Figura 1. Indicadores del centro inteligente E30 y componentes externos
Función del pulsador
El interruptor pulsador del centro inteligente tiene principalmente dos funciones.
• Reinicialización: Oprima y mantenga oprimido el botón durante cinco segundos
para reinicializar el centro inteligente.
• Puesta en servicio: Oprima y suelte rápidamente el botón para iniciar el proceso
de crear una conexión de red directa entre el centro inteligente y el dispositivo
móvil que opera la aplicación Configuración móvil de iComfort.
El pulsador tiene un LED asociado que indica la condición del estado de puesta en
servicio del centro inteligente (ver "Tabla 1. Indicadores LED del sistema y la puesta
en marcha" en la página 4).
Indicadores LED
Cuando hay alarmas presentes, usted puede revisar la(s) alarma(s) listada(s) en la
pantalla de notificación del propietario o en la pantalla menú / valores > ajustes
avanzados > centro de control de distribuidores > notificaciones .
Los códigos de alerta que requieren despeje manual solo se pueden despejar bajo
centro de control de distribuidores > pantalla de notificación.
3
Antena
LED del estado
de comunicación
LED de estado del sistema
Luz LED del estado de
la puesta en marcha
con el dispositivo móvil
Cubierta con
COMMBUS
+
-
ACC1
ACC2
A
B
bisagras (extraíble)
Conexiones de datos
y alimentación del soporte
de montaje magnético
NOTE THE TERMINAL ARRANGMENT ON THE
NOTE THE TERMINAL ARRANGMENT ON THE
SMART HUB 3.0
SMART HUB 3.0
Puerto USB
Botón de reinicio
y de puesta en marcha
