Modo de empleo DL 3000
Descripción técnica del aparato

Fusibles y distribuidor de corriente

Atención: Antes de abrir el aparato, desenchufar el enchufe de la corriente!
Detrás de la puerta lateral izquierda se encuentran los siguientes grupos:
Los fusibles desenroscables F3 y F4, que protegen la bomba de agua de refrigeración y los
restantes grupos.
Un transformador con núcleo toroidal para suministrar la tensión adecuada a las placas de
circuitos impresos.
La placa de circuitos de alimentación provista de otros fusibles que protegen diversas
alimentaciones de tensión, el control del ventilador del intercambiador de calor, la conexión a
los sensores de bloqueo, el control de la válvula magnética para la alimentación del gas, la
iluminación halógena y el control de la aspiración.
La placa de circuitos de mando, responsable del control del láser, en particular del generador
dimpulsos de la lámpara, de la introducción y salida de los parámetros del láser, el control de
los indicadores y la evaluación de los circuitos de seguridad.
Los cortacircuitos automáticos para el generador de impulsos de la lámpara se encuentran de-
trás de la puerta lateral derecha.

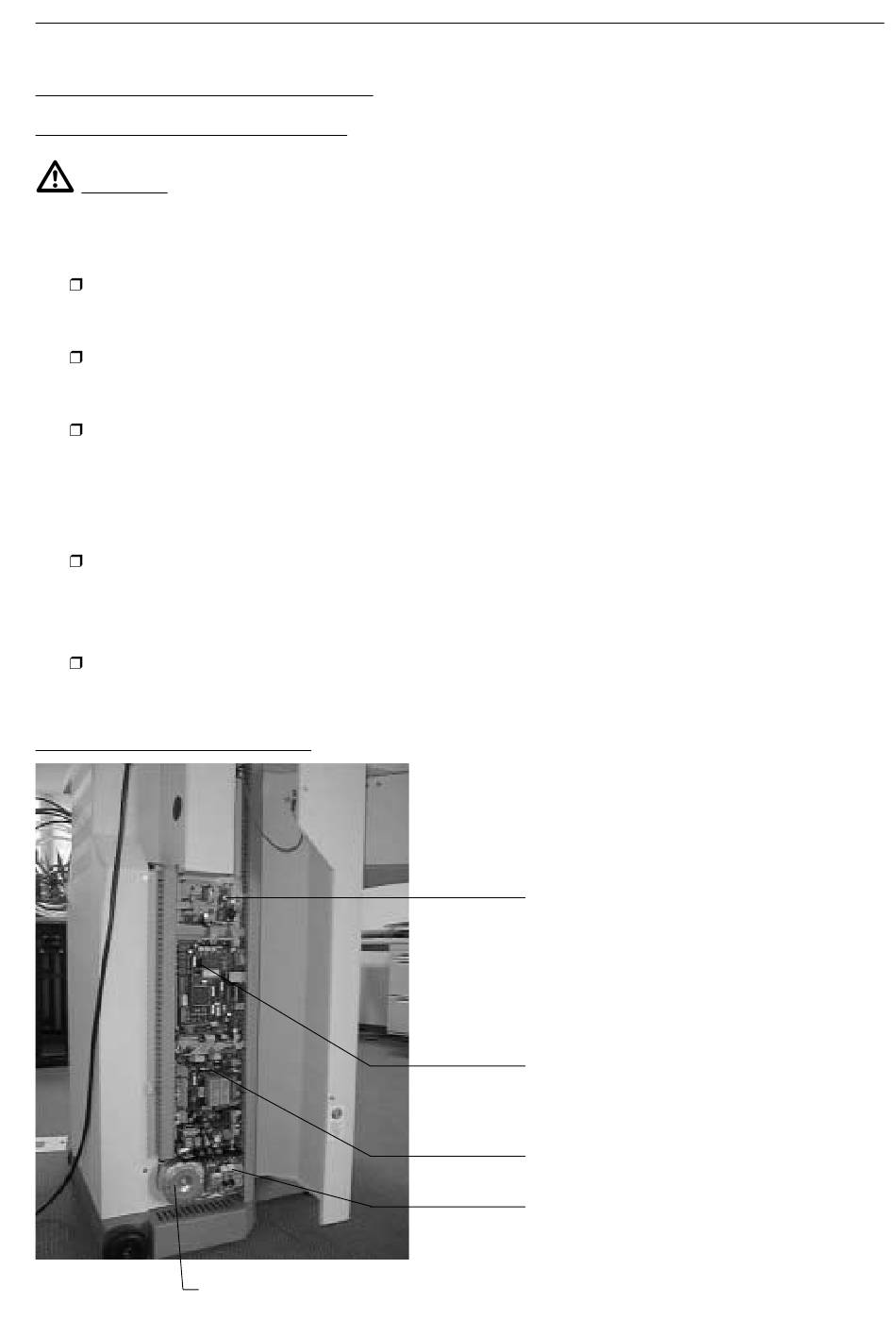

Puerta lateral izquierda abierta
Transformador de núcleo toroidal para
la alimentación de corriente alterna
Placa de circuitos para la aspiración
Placa de circuitos de mando
Placa de circuitos de alimentación
Fusibles F3 / F4 6,3A-T para todos los
consumidores, excepto para el genera-
dor de impulsos de la lámpara
Página 13
