Hitachi Manual de Servicio
LE32M4S9

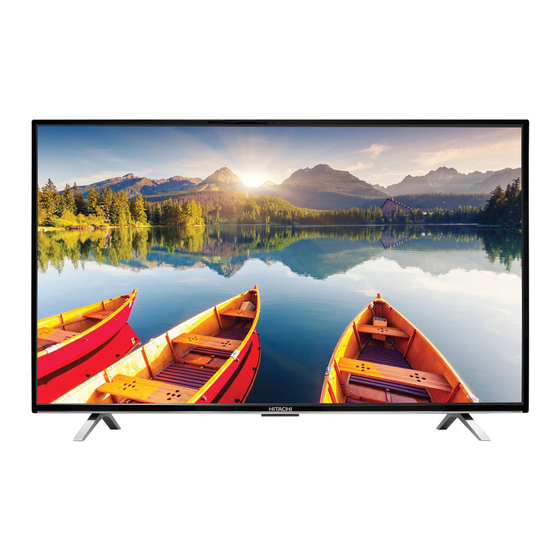

32" LED LCD TV
Español
H i t a c h i   A m e r i c a   L i m i t e d
2 4 2 0   F e n t o n   S t r e e t     S u i t e   2 o o
C h u l a   V i s t a     C A     9 1 9 1 4

5 / 1 0 / 2 0 1 6
©  2015

Publicidad

Tabla de contenido
loading

Manuales relacionados para Hitachi LE32M4S9

Resumen de contenidos para Hitachi LE32M4S9

  • Página 1         Hitachi Manual de Servicio LE32M4S9       32” LED LCD TV Español  H i t a c h i   A m e r i c a   L i m i t e d   2 4 2 0   F e n t o n   S t r e e t     S u i t e   2 o o  ...

  • Página 2: Tabla De Contenido

    Hitachi Manual de Servicio LE32M4S9   Tabla de Contenidos Precauciones y advertencias de servicio.….………..………… pg. 2 ~ 3 Características / Especificaciones ..…….……………………… pg. 4 Diagrama ….………………………..…….……………………… pg. 5 ~ 6 Conexión a la red …..….………………….……………………… pg. 7 ~ 10 Lista de partes ………….….……………………………………… pg. 11 Placa Main/Fuente Poder ………...………………………………...
  • Página 3 Hitachi Manual de Servicio LE32M4S9   PRECAUCIÓN : Asegúrese de leer este manual antes de dar servicio. Para garantizar la seguridad de incendio, choque eléctrico, lesión, radiación y materiales nocivos, se proporcionan diversas medidas en este televisor LCD. Asegúrese de leer artículos de precaución descritas en el manual antes de dar servicio.
  • Página 4 Hitachi Manual de Servicio LE32M4S9                          © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        3  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...

  • Página 5: Características / Especificaciones

    Hitachi Manual de Servicio LE32M4S9   Características / Especificaciones   Formatted: Underline                              © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        4  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...

  • Página 6: Diagrama

    Hitachi Manual de Servicio LE32M4S9   Diagrama de flujo de señal                       Diagrama del I²C Bus                                © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        5  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 7 Hitachi Manual de Servicio LE32M4S9   Diagrama de la fuente pode                       Flujo de la fuente poder                            © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        6  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...

  • Página 8: Conexión A La Red

    Hitachi Manual de Servicio LE32M4S9   Conexión a la red Puede configurar el televisor para que pueda acceder a Internet a través de su red local (LAN) mediante una conexión por cable o inalámbrica. Conexión a una red alámbrica Puede conectar el televisor a la red mediante un cable de tres maneras: Puede conectar el televisor a la red si conecta el puerto LAN de su televisor con un modem externo •...
  • Página 9 Hitachi Manual de Servicio LE32M4S9   1.2.3.3 Auto Si su punto de acceso es compatible con WPS (Wi-Fi Protected Setup), se puede conectar a la red mediante PIN (Personal Identification Number) o PBC (Configuración del botón). WPS configurará automáticamente el SSID y la clave WPA en cualquiera de los modos. Seleccione configuración inalámbrica>...
  • Página 10 Hitachi Manual de Servicio LE32M4S9   1. Abra Microsoft Windows Media Player 11. - Seleccione Biblioteca> Uso compartido de multimedia. - Marque la casilla Compartir mi multimedia con. - Seleccione el icono del televisor conectado a su PC. - Seleccione Permitir para permitir que la TV pueda acceder a su PC, y seleccione OK para habilitar.
  • Página 11 Hitachi Manual de Servicio LE32M4S9   - Edición de un favorito: Haga clic en el icono Editar después de un enlace para editar el nombre y / o la dirección URL del marcador si quieres. - Haga clic en Cerrar barra de gestor de favoritos para cerrar.
  • Página 12 Centros de Servicio deben llamar al: 01-800-703-0888 Este producto es reparado a nivel de las placas /ensamble. Hitachi NO soporta el servicio nivel de los componentes de este modelo. Piezas funcionales disponibles incluyen: 1) Placa principal/fuente poder –(Mexico)-...

  • Página 13: Placa Main/Fuente Poder

    Hitachi Manual de Servicio LE32M4S9   Placa Main / Fuente Poder                            © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        12  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 14 Hitachi Manual de Servicio LE32M4S9   Desmontaje  Las patas deben ser removidas. No quite toda la parte posterior, sólo la parte que se muestra.   VEA ADVERTENCIA ACERCA DE EXTRACCIÓN DE LA PARTE POSTERIOR CON LA PLACA ABAJO!    Tenga mucho cuidado al quitar el cable LVDS mientras jala la parte posterior del panel!                               © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        13  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 15 Hitachi Manual de Servicio LE32M4S9    –      Observe que los tornillos de la parte posterior,  hay dos que son un poco más largo.                              © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        14  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 16 Hitachi Manual de Servicio LE32M4S9   Acercamiento de los conectores en la tarjeta. (conector LVDS excluido)                             © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        15  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...

  • Página 17: Modo De Servicio / Actualizaciones De Software

    Hitachi Manual de Servicio LE32M4S9   Modo de servicio (Se debe tener cuidado cuando este en el modo de servicio) (nunca dar instrucciones de Modo de Servicio a un consumidor) 1. Pulse la tecla Menú del control remoto; 2. Seleccione Configuración y pulse OK para entrar en Configuración del submenú;...

  • Página 18: Diagramas De Circuitos

    Hitachi Manual de Servicio LE32M4S9   Diagramas de circuitos                           © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        17  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 19 Hitachi Manual de Servicio LE32M4S9   Diagramas de circuitos                         © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        18  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 20 Hitachi Manual de Servicio LE32M4S9     Diagramas de circuitos                           © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        19  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 21 Hitachi Manual de Servicio LE32M4S9   Diagramas de circuitos                         © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        20  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 22 Hitachi Manual de Servicio LE32M4S9   Diagramas de circuitos                         © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        21  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 23 Hitachi Manual de Servicio LE32M4S9   Diagramas de circuitos                         © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        22  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
  • Página 24 Hitachi Manual de Servicio LE32M4S9   INTENCIONADAMENTE DEJADO EN BLANCO                        © Copyright 2015 All rights reserved  Hitachi America, Ltd. – Digital Media Division                        23  2420 Fenton St., Suite 200  Chula Vista CA  91914 ...
