Cableado de las E/S

4.3 Cableado de las E/S
4.3.1

Cableado de las Entradas

Antes de cablear, comprobar las especificaciones del módulo que se va a utilizar. Las
especificaciones relativas a temperatura ambiente y el número de entradas que
pueden estar a ON simultáneamente pueden variar de un módulo a otro.
En esta sección se muestran algunos ejemplos para conexionar sensores,
microinterruptores de contacto "Reed" con LED, sensores a dos hilos y finales de
carrera con LED.

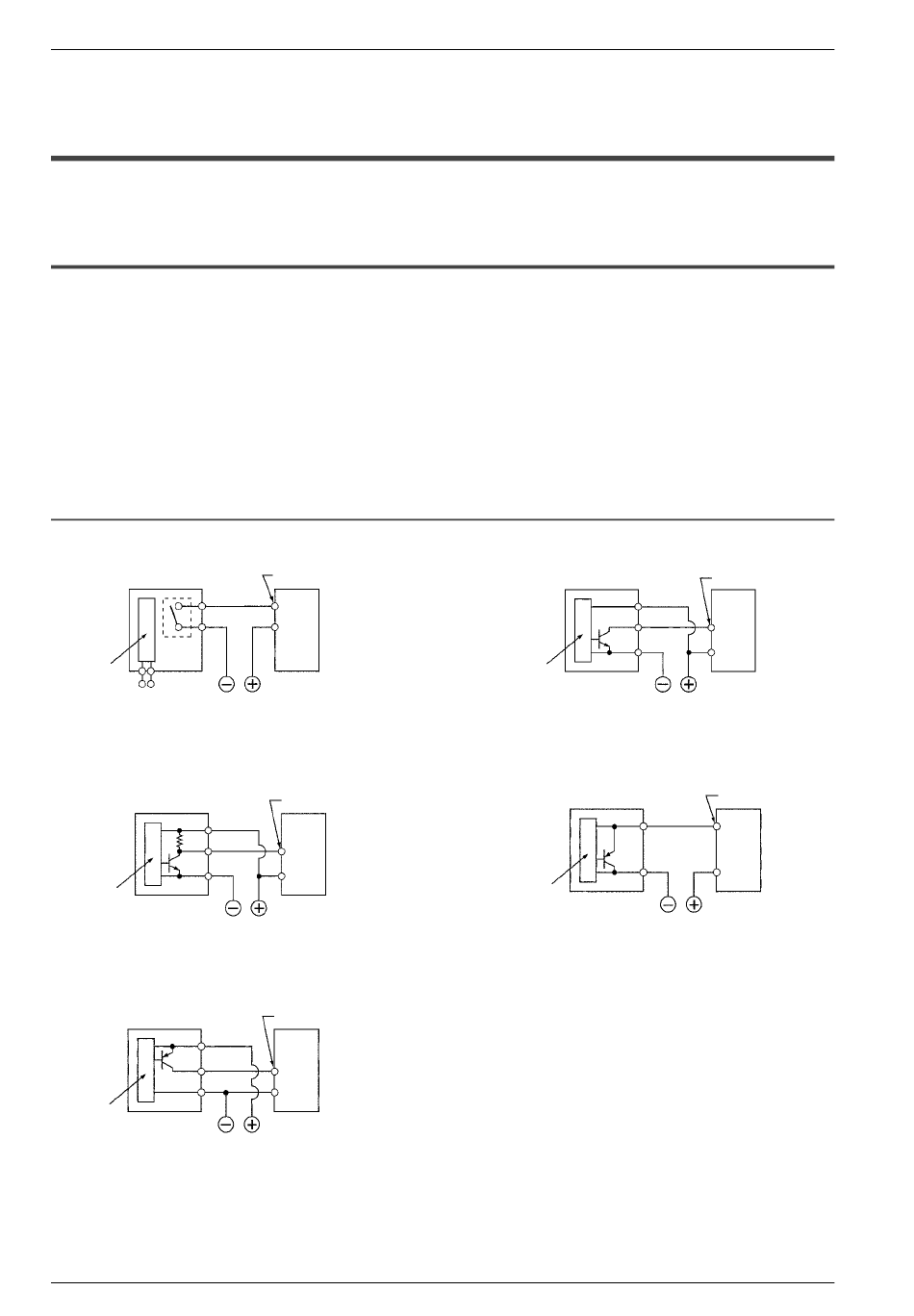

4.3.1.1

Sensores

Salida a Relé
Sensor
Relé
Circuito
Interno
Alimentación
Alimentación
de la entrada
del sensor

Salida Universal

Vcc
Salida
Sensor
0V⊖
Circuito
interno
Alimentación
de la entrada
Salida colector abierto PNP
Sensor
Circuito
interno
Alimentación de la entrada
4-- 16
Terminal de entrada
COM Módulo de
Entradas DC
Terminal de entrada
Módulo de
Entradas DC
COM
Terminal de entrada
Módulo de
entradas DC
COM
Salida colector abierto NPN
Vcc
Salida
Sensor
0V⊖
Circuito
Interno
Alimentación
de la entrada
Salida 2 hilos (✧ ✧ ✧ ✧ sección 4.3.1.3)
Sensor
Circuito
interno
Alimentación
de la entrada
Matsushita Electric Works (Europe) AG
FP2
Terminal de entrada
Módulo
de
Entradas
COM
DC
Terminal de entrada
Módulo
de
Entradas
COM
DC
