6.4 Cilindro autónomo con pesaje continuo

6.4.1 Recursos necesarios


1 Operario

Taladro percutor eléctrico de mano

Brocas de Vidia

Flexómetro

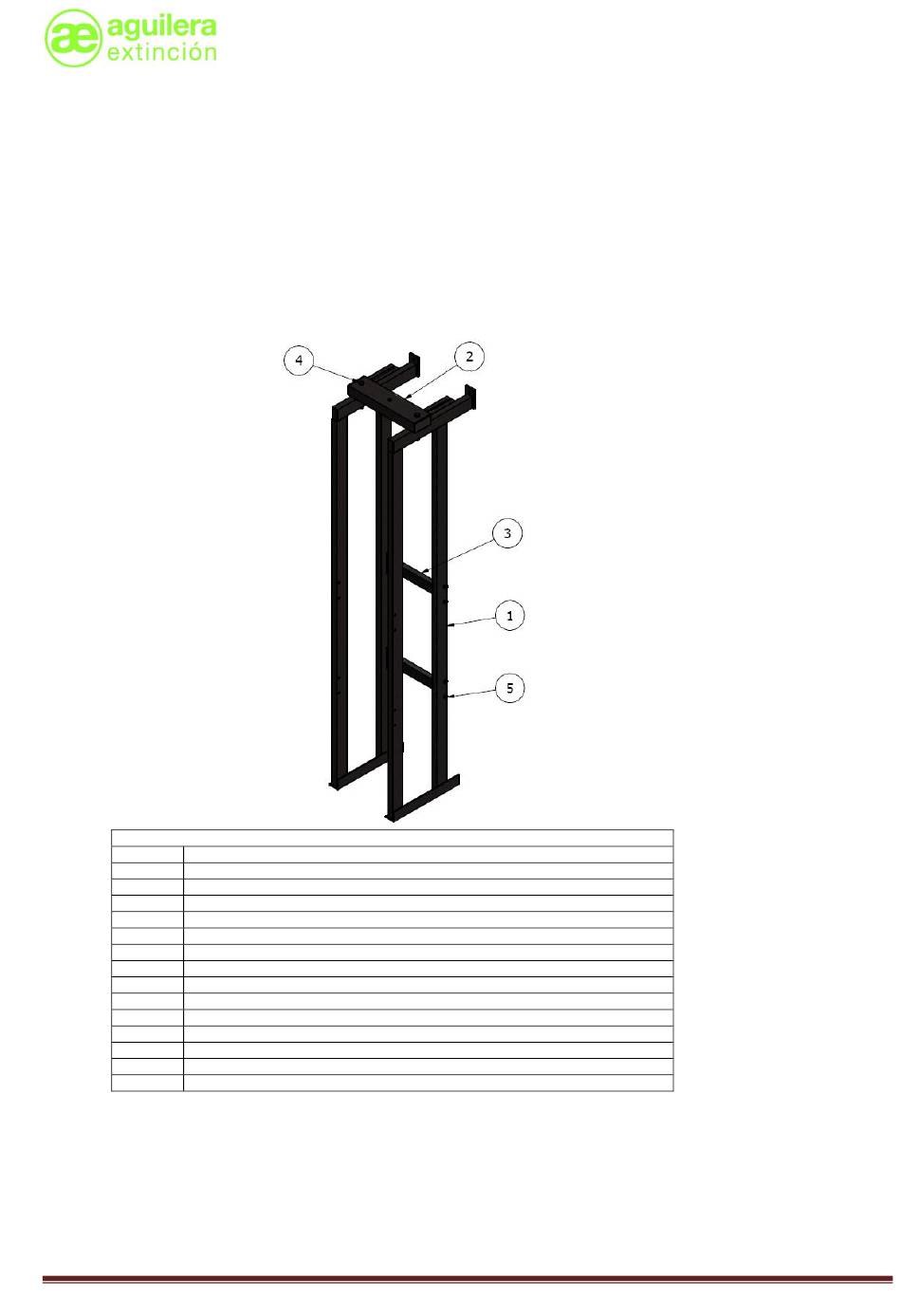

6.4.2 Paso 1 – Montaje herrajes
Pieza nº
HP4 – Pie para cilindro de 5 L
1.1
HP6 – Pie para cilindro de 6.7 L
1.2
HP13 – Pie para cilindro de 13.4 L
1.3
HP26 – Pie para cilindro de 26.8 L
1.4
HP40 – Pie para cilindro de 40.2 L
1.5
HP1995P – Pie para cilindro de 67 L
1.6
HP2350P – Pie para cilindro de 80 L
1.7
HP2100P120 – Pie para cilindro de 120 L
1.8
HS1 – Soporte de suspensión para 1 cilindro de 5 a 80 L
2.1
HS1120 – Soporte de suspensión para 1 cilindro de 120 L
2.2
HTP1 – Travesaño para 1 cilindro de 5 a 80 L
3.1
HTP1120 – Travesaño para 1 cilindro de 120 L
3.2
TO10M125 / TOA10M / TOT10M – Tornillos, tuercas y arandelas M10
4
TO8M55 / TOA8M / TOT8M – Tornillos, tuercas y arandelas M8
5
1. Colocar los pies en la ubicación definitiva del cilindro.
2. Colocar los travesaños posteriores.
3. Fijar los travesaños posteriores a los pies con los tornillos tuercas y arandelas de M8.
4. Colocar el soporte de suspensión.
5. Fijar el soporte de suspensión a los pies con los tornillos tuerca y arandelas de M10.
6. Fijar los pies a la pared y al suelo.
Página 52 de 134
LISTA DE PIEZAS
Referencia y descripción

Nivel

Juego de llaves fijas entre 13 y 17

Llave inglesa hasta 60

Llave Allen de 4mm
