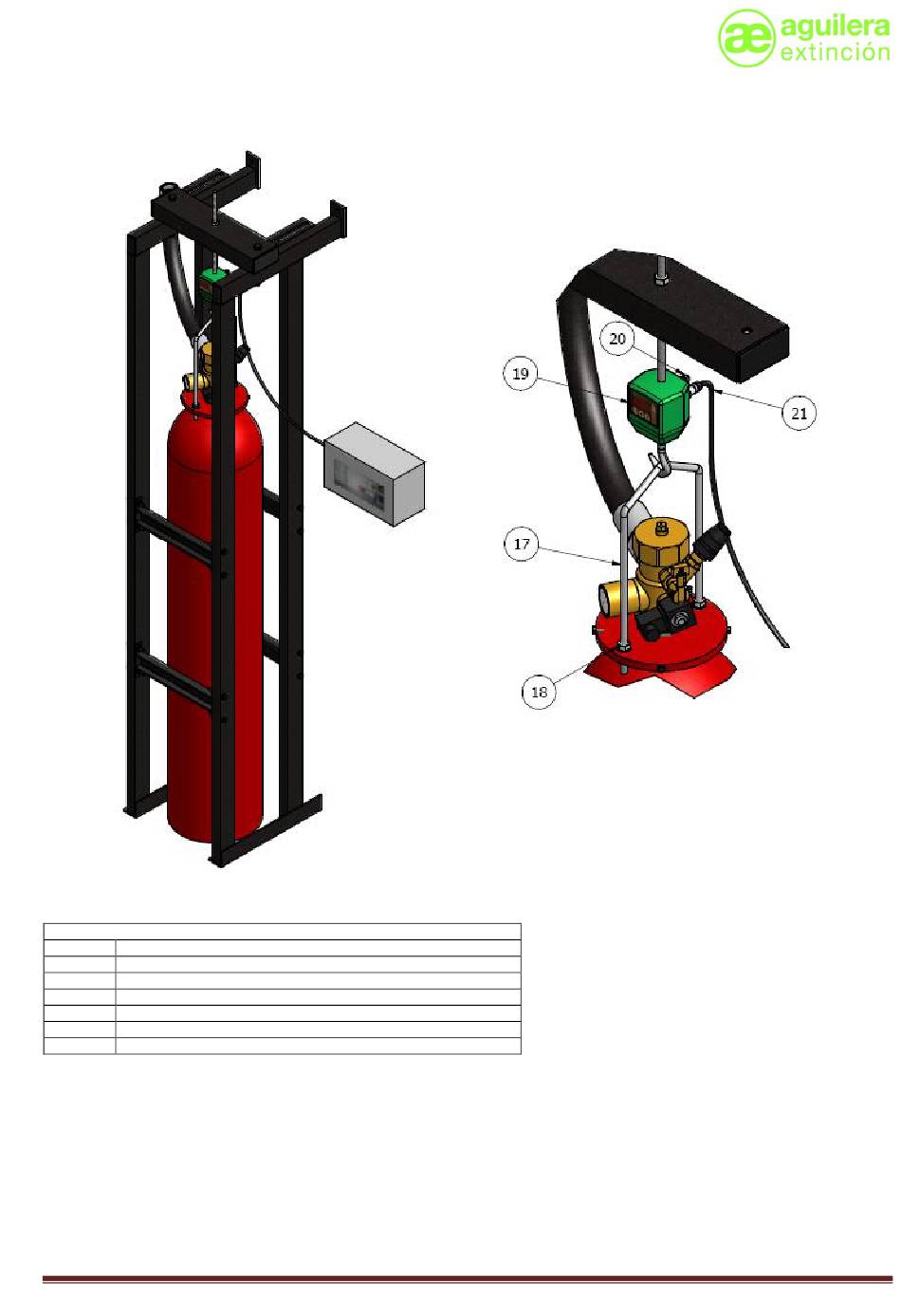

6.4.5 Paso 4 – Montaje del sistema de pesaje continuo
Pieza nº
BPAS1 – Arco de sujeción para cilindros de 5 a 67 L
17.1
BPAS80-1 – Arco de sujeción para cilindros de 80 a 120 L
17.2
TOT10M / TOA10M – Tuercas y arandelas M10
18
AEX/CPC3 – Control de pesaje continuo
19
AEX/LFL2 – Conector final de línea
20
AEX/LE – Latiguillo microfónico de entrada
21
1. Montar el arco de sujeción en la brida del cilindro.
2. Fijar el arco en la brida con las tuercas y arandelas de M10.
3. Instalar y conectar el control de pesaje continuo siguiendo las indicaciones del manual de
instalación Ae-man-622-0.0 que se envía con cada pedido.
AEX-MAN-201-0.0 v1.1
LISTA DE PIEZAS
Referencia y descripción
