6.8 Batería de cilindros doble fila con pesaje continuo

6.8.1 Recursos necesarios


2 Operarios

Escalera

Taladro percutor eléctrico de mano

Brocas de Vidia

Flexómetro

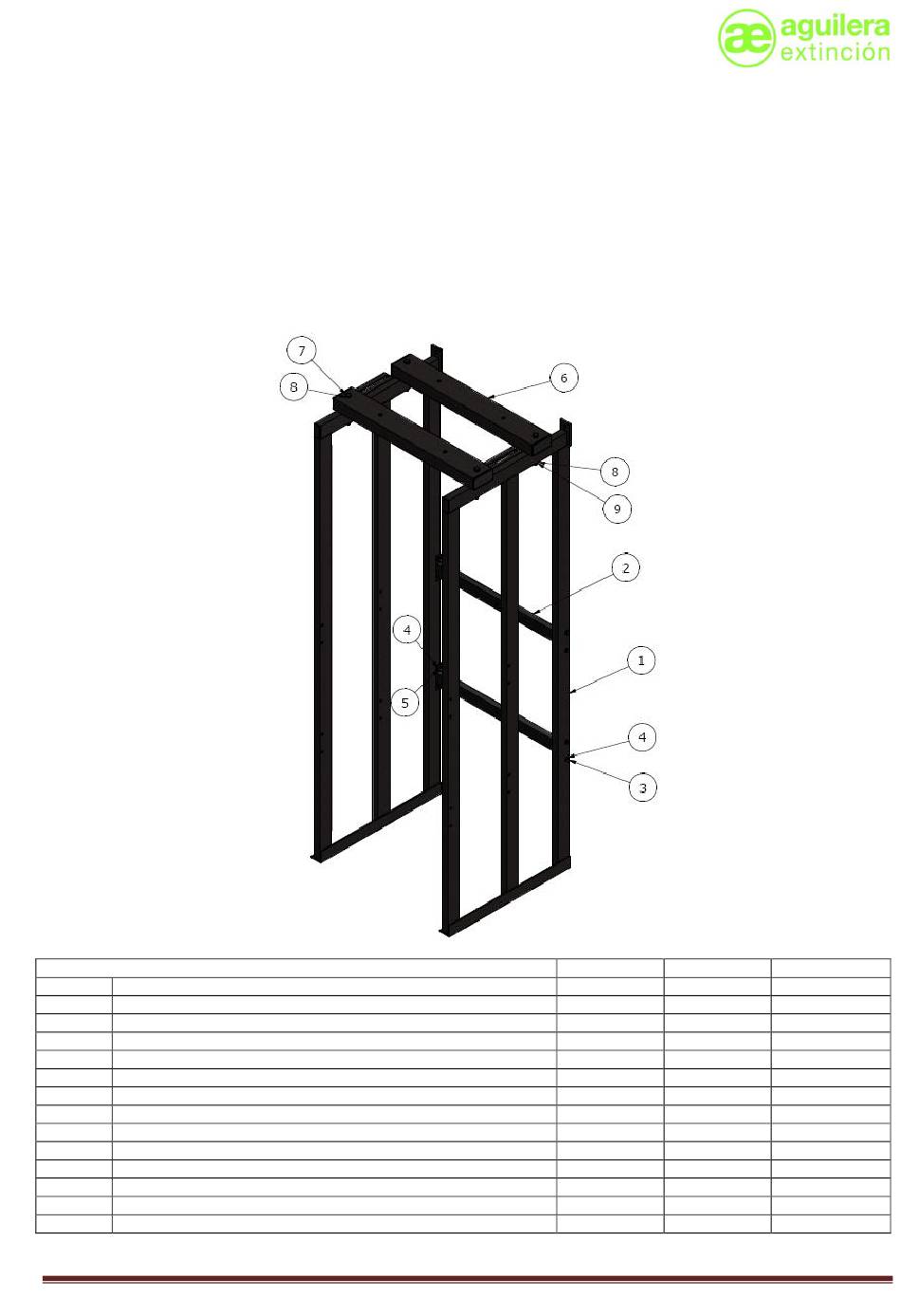

6.8.2 Paso 1 – Montaje de los pies, travesaños y soporte de suspensión
Pieza nº
HP-1995 – Pie simple fila sin pesaje 67 L
1.1
HP-2275 – Pie simple fila sin pesaje 80 L
1.2
HP-2100 – Pie simple fila sin pesaje 120 L
1.3
HTP(x) – Travesaño posterior (x) cilindros
2.1
HTPFE(x)120 – Travesaño posterior (x) cilindros
2.2
TO8M70 – Tornillo M8
3
TOA8M – Arandela M8
4
TOT8M – Tuerca M8
5
HS(x) – Soporte de suspensión (x) cilindros de 67/80 L
6.1
HS(x)120 – Soporte de suspensión (x) cilindros de 120 L
6.2
TO10M125 – Tornillo M10
7
TOA10M – Arandela M10
8
TOT10M – Tuerca M10
9
Nota: x= cantidad de cilindros
AEX-MAN-201-0.0 v1.1
LISTA DE PIEZAS
Referencia y descripción

Nivel

Juego de llaves fijas entre 10 y 20

Llave Inglesa hasta 60

Cinta de teflón
Batería 67 L Batería 80 L
X
X
X
X
X
X
X
X
X
Batería 120 L
X
X
X
X
X X
X X
X X
X
X
X X
X X
X X
