Bosch Commercial Serie Guía De Referencia página 19

Commercial Series TriTech Motion
Detector

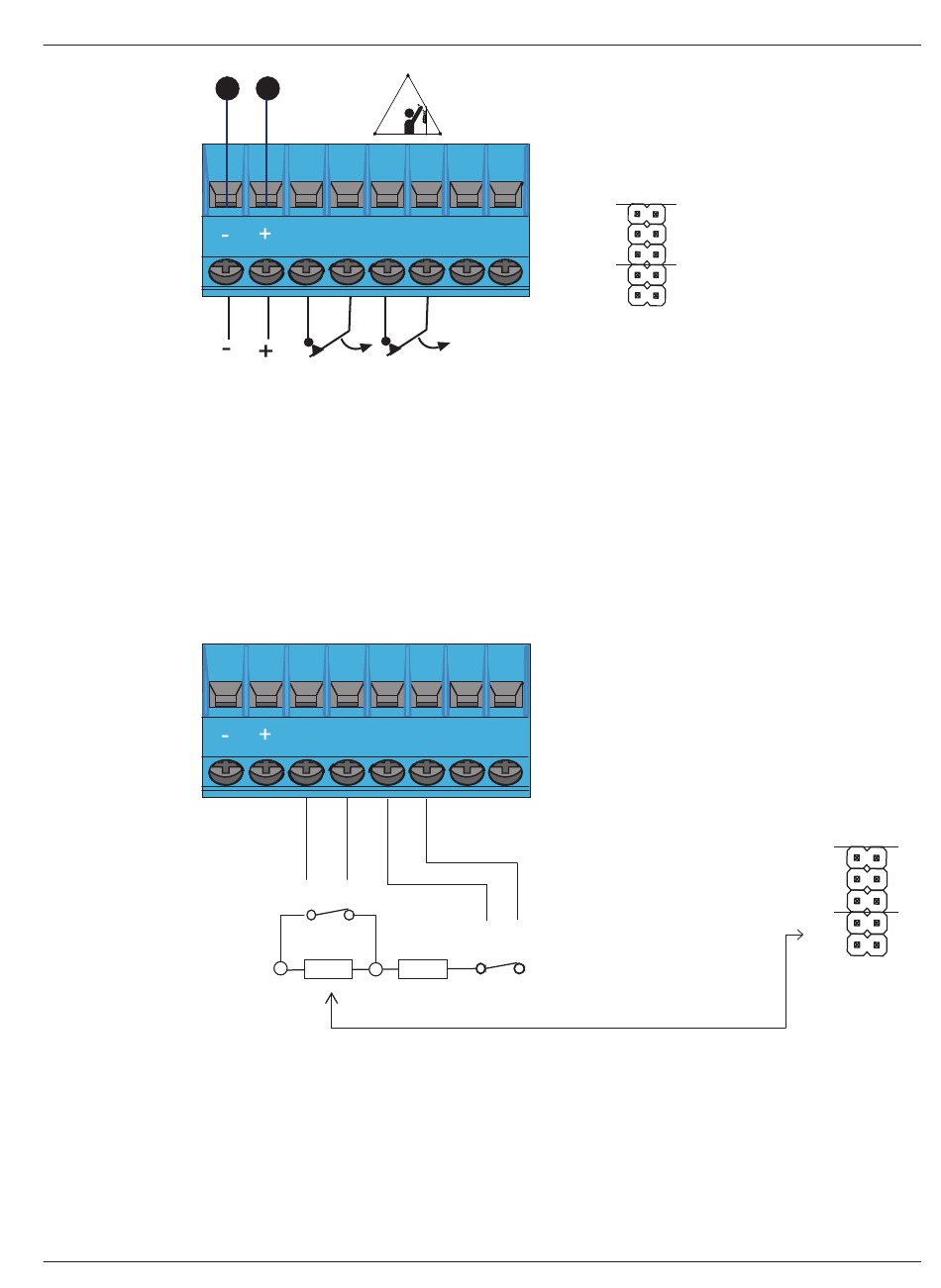

Figura 6.2: Descripción general de las resistencias de RFL
Siga las instrucciones y las figuras de este documento para garantizar la instalación correcta
de los puentes.
Resistencias de alarma (sección 1 del bloque de patillas)
Utilice las patillas de selección con la etiqueta 1 al conectar con paneles de control con la
configuración siguiente: Resistencia de RFL doble.
Al colocar un puente en las patillas deseadas, el valor de resistencia correspondiente se
conecta en paralelo con el contacto de alarma.
Durante el funcionamiento normal, el contacto de alarma está en cortocircuito o tiene un valor
de resistencia de alarma.
Los valores de resistencia disponibles son 1 kΩ y 2,2 kΩ.
Figura 6.3: Descripción general de las resistencias de alarma
Resistencias de sabotaje/RFL (sección 2 del bloque de patillas)
Utilice las patillas de selección con la etiqueta 2 al conectar con paneles de control con la
configuración siguiente: Resistencia de RFL simple o doble.
Al colocar un puente en las patillas deseadas, el valor de resistencia correspondiente se
conecta en serie con los terminales de alarma y sabotaje adyacentes entre sí (de izquierda a
derecha, los terminales cuarto (NC) y quinto (T)).
Bosch Security Systems, Inc
NC NC T
T
NC NC T
T
NC NC
1
Guía de referencia
33 k
2.2 k
1.0 k
2.2 k
1.0 k
T T
Cableado | es
2
1
33 k
2.2 k
1.0 k
2.2 k
1.0 k
