Página 1: Tabla De Contenido

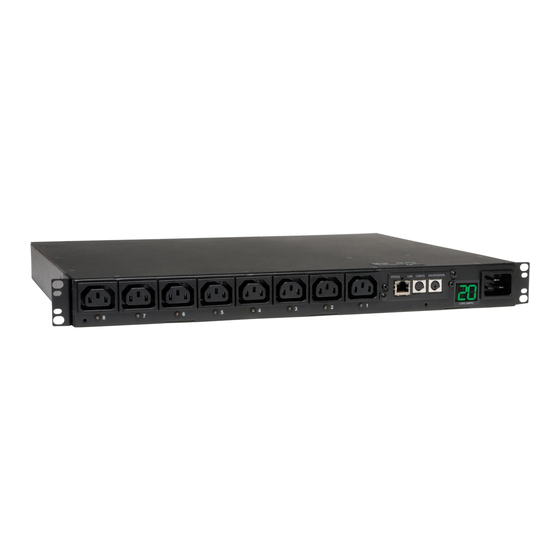

Owner’s Manual Switched Rack PDU 208/230V, 50/60Hz AC Input and Output Model: PDUMH20HVNET (Series Number: AGPD6684) Important Safety Instructions Installation Features Technical Support Warranty and Product Registration Español Français PROTECT YOUR INVESTMENT! Register your product for quicker service and ultimate peace of mind. You could also win an ISOBAR6ULTRA surge protector—...
Página 2: Important Safety Instructions
Important Safety Instructions SAVE THESE INSTRUCTIONS This manual contains instructions and warnings that should be followed during the installation, operation, and storage of this product. Failure to heed these instructions and warnings may affect the product warranty. • The PDU provides the convenience of multiple outlets, but DOES NOT provide surge or line noise protection for connected equipment.
Página 3: Installation
Installation Mounting the PDU The PDU supports five primary mounting configurations: 1U Rack, 0U Rack (Vertical), Wall, Under-Counter and Reduced-Depth. Note: Regardless of configuration, the user must determine the fitness of hardware and procedures before mounting. The PDU and included hardware are designed for common rack and rack enclosure types and may not be appropriate for all applications. Exact mounting configurations may vary.
Página 4: Connecting The Pdu
Installation Reduced-Depth Mounting: Use 3 screws to attach each of the 2 shorter mounting brackets to the PDU as shown. Mount the PDU to a stable surface with the outlets facing upward by inserting 2 or more user-supplied screws through the mounting brackets into secure mounting points.
Página 5: Networking The Pdu
Installation Equipment Power Cord Connection: Insert the IEC C14 connectors of the equipment power cords into the PDU’s IEC C13 output receptacles . The LED near each output receptacle illuminates when the receptacle is ready to distribute live AC power. The digital load meter will display the total connected equipment load in amps.
Página 6: Testing Network Connection
Installation Configure Terminal Emulation Program: Open a VT100-compatible terminal emulation program (such as the HyperTerminal program bundled with Microsoft Windows ) on a computer with ® ® an available DB9 serial port. (A notebook computer may be the most convenient choice.) Set the terminal emulation program to use the COM port that...
Página 7: Features
Features AC Input Power Inlet: The IEC 60320 C20 inlet connects to the detachable AC Input Power Cord. AC Input Power Cord: The detachable cord has an IEC 60320 C19 connector and an IEC 60320 C20 connector AC Input Adapter: The adapter converts the AC input power cord to a NEMA L6-20P plug.
Página 8: Technical Support
Features PS/2 Port: Use this port to connect a Tripp Lite ENVIROSENSE environmental sensor to provide remote temperature/humidity monitoring and a dry contact interface to control and monitor alarm, security and telecom devices. Visit www.tripplite.com for ordering information. Note: Do not connect a keyboard or mouse to this port. Mini-DIN Serial Port: Use this port to provide a direct terminal connection to a computer with a terminal emulation program.
Página 9: Warranty And Product Registration
Warranty and Product Registration LIMITED WARRANTY Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and workmanship for a period of 2 years from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or replace the product, in its sole discretion.
Página 10: Español
Manual del propietario PDU con tomas de corriente controlables para bastidor 208/230V, 50/60Hz AC Input y Output Modelo: PDUMH20HVNET (Número de Serie: AGPD6684) Instrucciones de seguridad importantes Instalación Características Soporte técnico Garantía English Français 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright ©...
Página 11: Instrucciones De Seguridad Importantes
Instrucciones de seguridad importantes GUARDE ESTAS INSTRUCCIONES Este manual contiene instrucciones y advertencias que deben seguirse durante la instalación, operación y almacenamiento de este producto. De no seguirlas, se afectar la garantía del producto. • El PDU proporciona la conveniencia de múltiples tomacorrientes, pero NO proporciona protección contra sobretensión o ruido en la línea para los equipos conectados.
Página 12: Instalación
Instalación Montaje del PDU El PDU soporta cinco configuraciones primarias de montaje: Bastidor 1U, Bastidor 0U (Vertical), En la pared, Bajo el Escritorio y Fondo Reducido. Nota: Independientemente de la configuración, el usuario debe determinar la idoneidad de los materiales y accesorios así como de los procedimientos antes del montaje.
Página 13: Conexión Del Pdu
Instalación Montaje de Fondo Reducido: Use 3 tornillos para fijar cada uno de los 2 soportes de montaje más cortos PDU como se muestra. Monte el PDU a una superficie estable con las tomas de corriente orientadas hacia arriba insertando o más tornillos, suministrados por el usuario a través de los soportes de montaje...
Página 14: Conectando Su Pdu A La Red
Instalación Conexión del Cable de Alimentación del Equipo: Inserte los conectores IEC del cable de alimentación del equipo en las tomas de corriente IEC C13 del PDU. El LED próximo a cada toma de corriente se ilumina cuando la toma de corriente está lista para distribuir energía CA viva.
Página 15: Probando La Conexión De Red
Instalación Configure el Programa de Emulación Terminal [Terminal Emulation Program]: En una computadora con un puerto serial DB9 disponible abra un programa de emulación terminal compatible con VT100 (como el programa HyperTerminal Incluido en Microsoft Windows™). (Una ® computadora portátil es la elección más adecuada.) Ajuste el programa de emulación terminal para usar el puerto COM corresponde al puerto serial DB9.
Página 16: Características
Características Toma de la Energía de Entrada CA: La toma IEC 60320 C20 conecta el cable de alimentación CA desprendible. Cable de Alimentación de Entrada CA: El cable desprendible tiene un enchufe IEC 60320 C19 y una clavija IEC 60320 C20 Adaptador de Entrada CA: El adaptador convierte el cable de alimentación de entrada CA en una clavija NEMA L6-20P .
Página 17: Soporte Técnico
Características Puerto PS/2: Use este puerto para conectar el sensor ambiental ENVIROSENSE de Tripp Lite para monitorear la temperatura y humedad en forma remota y una interfaz de contacto seco para controlar y monitorear los dispositivos de alarma, seguridad y telecomunicaciones.
Página 18: Garantía
Garantía GARANTÍA LIMITADA El vendedor garantiza que este producto, si se emplea de acuerdo con todas las instrucciones aplicables, no tendrá defectos en materiales ni mano de obra por un período de 2 años a partir de la fecha de compra. Si se verifica que el producto tiene defectos en los materiales o en la mano de obra dentro de dicho período, el vendedor reparará...
Página 19: Français
Manuel du propriétaire Unité de distribution d’alimentation (PDU) en bâti 208/230 V, 50/60 Hz CA Input et Output Modèle : PDUMH20HVNET (Número de Série : AGPD6684) Importantes consignes de sécurité Installation Caractéristiques Assistance technique Garantie English Español 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright ©...
Página 20: Importantes Consignes De Sécurité
Importantes consignes de sécurité CONSERVER CES DIRECTIVES Ce manuel contient des instructions et des mises en garde que vous devez respecter durant l’installation, l’utilisation et l’entreposage de ce produit. Le non-respect de ces instructions et mises en garde affecter la garantie du produit. •...
Página 21: Installation
Installation Montage de l’unité de distribution d’alimentation (PDU) L’unité peut être montée selon cinq configurations principales : bâti en 1U, bâti en 0U (vertical), au mur, sous comptoir et à profondeur réduite. Remarque : Sans tenir compte de la configuration, l’utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d’effectuer l’installation.
Página 22: Connexion De L'unité De Distribution D'alimentation (Pdu)
Installation Montage à profondeur réduite : Utilisez 3 vis pour fixer chacun des deux supports de fixation courts à l’unité, comme illustré. Montez l’unité de distribution à une surface stable avec les prises vers le haut en insérant 2 vis (ou plus, fournies par vous) dans les supports de fixation...
Página 23: Mise En Réseau De L'unité De Distribution
Installation Connexion du cordon d’alimentation de l’équipement : Insérez les connecteurs IEC de l’adaptateur dans les prises de sortie IEC C13 de l’unité de distribution. Le voyant DEL à côté de chaque prise s’allume quand la prise est prête à fournir du courant alternatif.
Página 24: Test De La Connexion Réseau
Installation Configurer le programme d’émulation du terminal : Ouvrir un programme d’émulation de terminal compatible VT100 (comme le programme HyperTerminal faisant partie de Microsoft® Windows™) sur un ordinateur avec une port série DB9 disponible. (Un ordinateur bloc-notes serait le meilleur choix.) Configurer le programme d’émulation du terminal pour utiliser le port COM correspond au port série DB9.
Página 25: Caractéristiques
Caractéristiques Entrée de courant alternatif : L’entrée IEC 60320 C20 se connecte à un cordon d’alimentation en courant alternatif détachable. Cordon d’alimentation en courant alternatif : Le cordon détachable a un connecteur IEC 60320 C19 et un connecteur IEC 60320 C20 Adaptateur de courant alternatif : L’adaptateur convertit le cordon d’alimentation en courant alternatif en une prise NEMA L6-20P .
Página 26: Assistance Technique
Caractéristiques Port PS/2 : Utiliser ce port pour connecter un capteur environnemental ENVIROSENSE de Tripp Lite de façon à fournir une surveillance à distance de la température et de l’humidité et une interface à contact sec pour commander et surveiller les dispositifs d’alarme, de sécurité...
Página 27: Garantie
Garantie GARANTIE LIMITÉE Le vendeur garantit que ce produit, s’il est utilisé selon toutes les directives applicables, est exempt de défauts d’origine de matériel et de main-d’oeuvre pour une période de 2 ans à partir de la date initiale d’achat. Si le produit s’avère défectueux en matériel ou en main-d’oeuvre durant cette période, le vendeur réparera ou remplacera le produit à...
Página 28 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 15-04-186 93-341D_RevA 15-04-186-93341D.indb 28 4/16/2015 9:20:01 AM...
