Nota:

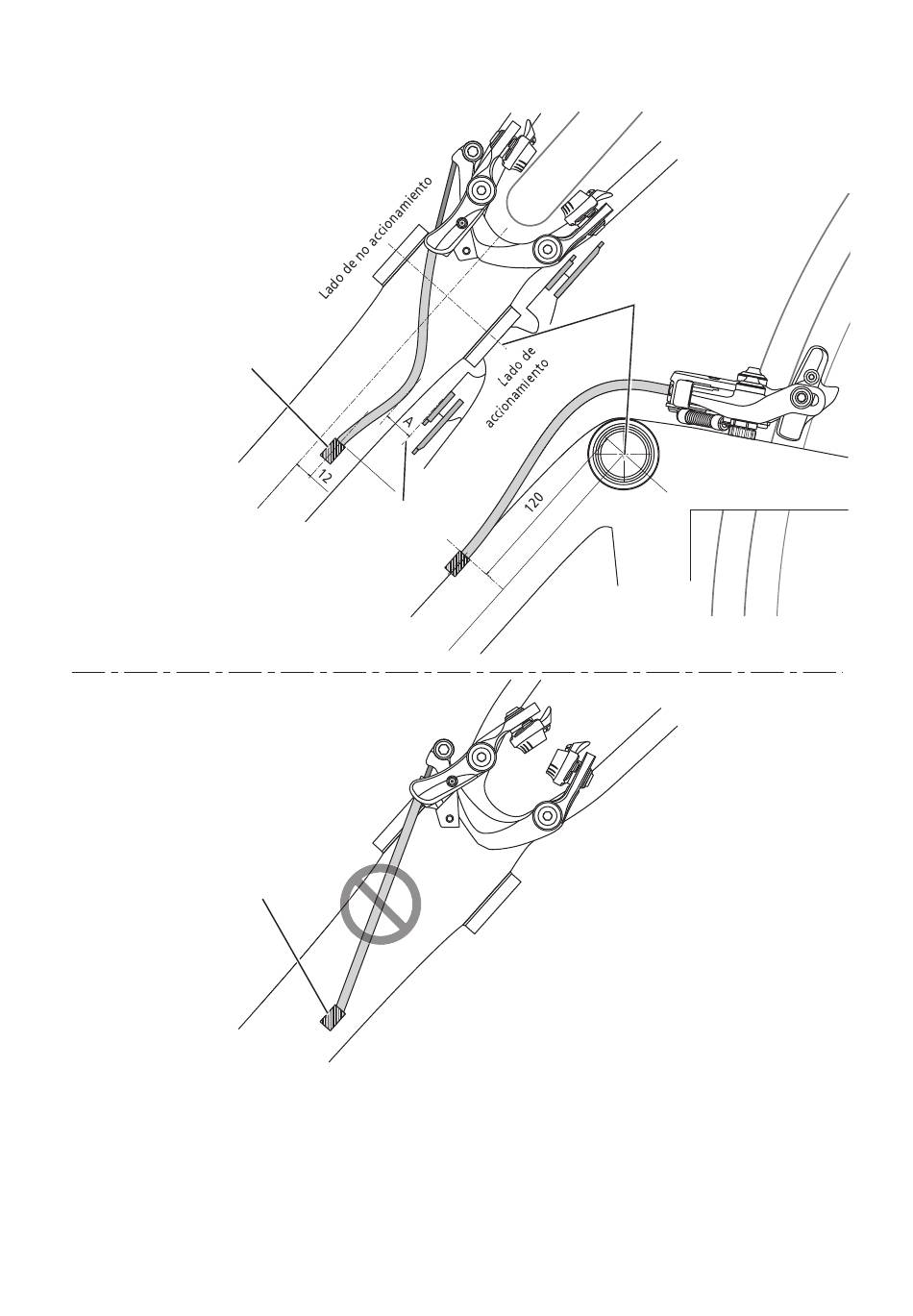

Posiciones de tope del cable exterior para y BR-9010-R/6810-R/5810-R/5710-R y longitud
correcta de la funda exterior
Cuando el puente de freno se abre... A≥15 mm
Tope del cable
exterior
Cuando el puente de freno está
totalmente cerrado
Tope del cable
exterior
Línea del engranaje
inferior
(FC-9000)
Cuando el puente se cierra totalmente sin la rueda
trasera, la longitud de la funda exterior del freno
debe ser lo suficientemente larga entre el puente
y el tope del cable exterior.
25
Centro del eje del
pedalier
Lado de
accionamiento
