Festo EAMM-A-D Serie Instrucciones Para El Montaje

EAMM-A-D...-...A/P/R-3

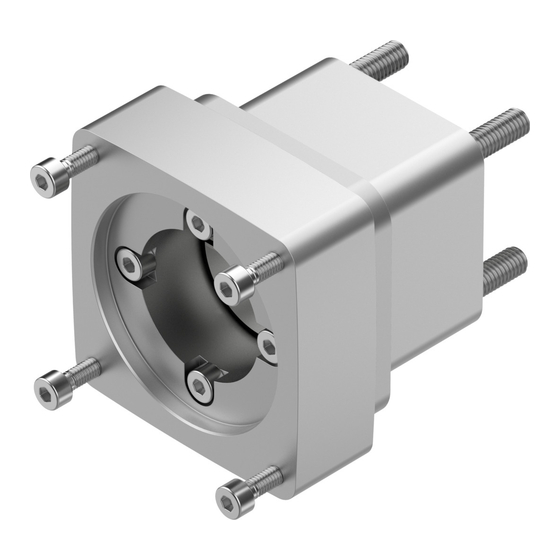

Conjunto axial
Instrucciones para el montaje
8136165
2021­01h
[8136168]
Traducción del manual original
© 2021 Festo SE & Co. KG se reserva todos los derechos
1 Documentos aplicables
Todos los documentos disponibles sobre el producto è www.festo.com/sp.
Observar los documentos aplicables:
– Instrucciones de operación motor
– Instrucciones de operación eje
2 Seguridad
2.1 Instrucciones de seguridad
– Montar el producto solamente en aquellos componentes cuyo estado sea se­
guro.
– Limpiar los ejes. Los cubos de acoplamiento [1] solo se agarrarán sin desliza­
miento en un gorrón que esté seco y libre de grasa.
– Respetar la alineación de los cubos de acoplamiento [1].
– Apoyar la combinación:
– en caso de componentes de motor pesados o de gran saliente
– en caso de vibraciones fuertes y cargas de choque y de masas excéntri­
cas
– Realizar un recorrido de referencia de los ejes después de soltar o de girar el
motor.
– Seleccionar elementos de fijación necesarios. El conjunto incluye los elemen­
tos de fijación máximos necesarios.
– Seleccionar la longitud correcta de los tornillos [7] en función del eje. Los tor­
nillos [7] están etiquetados en consecuencia.
– Respetar los pares de apriete. Si no hubiera indicaciones especiales, la tole­
rancia es de ± 20 %.
Si se exceden los pares de apriete, los tornillos de la tapa del eje se sueltan
durante el desmontaje.
2.2 Uso previsto
2.2.1 Utilización
Conexión de un eje con un motor en disposición axial respecto al eje accionado.
2.2.2 Ejes y motores admisibles
¡AVISO!
Fallo funcional y daños materiales por sobrecarga.
Las magnitudes de salida del motor no deben superar los valores admisibles de
los componentes empleados.
Valores admisibles è www.festo.com/catalogue.
• Limitar en consecuencia las magnitudes de salida del motor.
• Deducir el eje y el motor de los códigos de interfaz.
Ejemplo: EAMM­A­D40­67A
D40: acoplamiento de eje
67A: acoplamiento de motor
Acoplamiento de eje
D19
D32
D40
D50
D60
D80
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Alemania
+49 711 347­0
www.festo.com
8136165
Eje
1)
EGSL­35
ESBF­32, EGSL­45, EHMB­20, ERMB­20 2)
ESBF­40, EGSL­55, EHMB­25, ERMB­25
ESBF­50
ESBF­63, EGSL­75, EHMB­32, ERMB­32
ESBF­80
Acoplamiento de eje
D100
1) Módulo giratorio y lineal EHMB, módulo giratorio ERMB, cilindro eléctrico ESBF, mini–carro EGSL
2) No está permitido emplear EAMM­A­D32­40A/40P con ERMB/EHMB­20.
Tab. 1
Acoplamiento de motor
28A
38AA
40A
40P
40R
40RA
55A
58AA
60AA
60P
67A
70AA
80P
80PB
82AA
84AA
87A
100A
140A
1) Servomotor EMM...­AS/motor de otras marcas, motor paso a paso EMM...­ST/motor de otras marcas, ac­
tuador integrado EMC...
Tab. 2
La cualificación de los motores de otras marcas con acoplamiento mecánico apro­
piado utilizados en la combinación es responsabilidad del usuario.
Su representante local de Festo le podrá indicar cuáles son los motores válidos de
otras marcas è www.festo.com/sp.
2.3 Cualificación del personal técnico
Solo podrá trabajar en el producto el personal técnico cualificado que pueda valo­
rar el trabajo que se le asigne y reconocer los peligros. El personal técnico posee
formación en mecánica.
3 Más información
– Accesorios è www.festo.com/catalogue.
4 Suministro - variante C
1 Cubo de acoplamiento (2x)
2 Tornillo prisionero (2x)
5 Caja de acoplamiento (1x)
7 Tornillo (4x)
Fig. 1 Suministro EAMM­A­D19/D32­28A/­40A/­40P
Eje
1)
ESBF­100
Motor
1)
EMMS­ST­28
Motor de otras marcas
EMMS­AS­40
EMMB­/EMME­AS­40
Motor de otras marcas
Motor de otras marcas
EMMS­AS­55, motor de otras marcas
Motor de otras marcas
Motor de otras marcas
EMMB­/EMME­/EMMT­AS­60, motor de otras
marcas
EMCA­EC­67
Motor de otras marcas
EMMB­/EMME­/EMMT­AS­80, motor de otras
marcas
Motor de otras marcas
Motor de otras marcas
Motor de otras marcas
EMMS­ST­87
EMME­/EMMS­/EMMT­AS­100, motor de otras
marcas
EMMS­AS­140
9 Brida de motor (1x)
10 Tornillo (4x)
12 Tornillo (4x)
