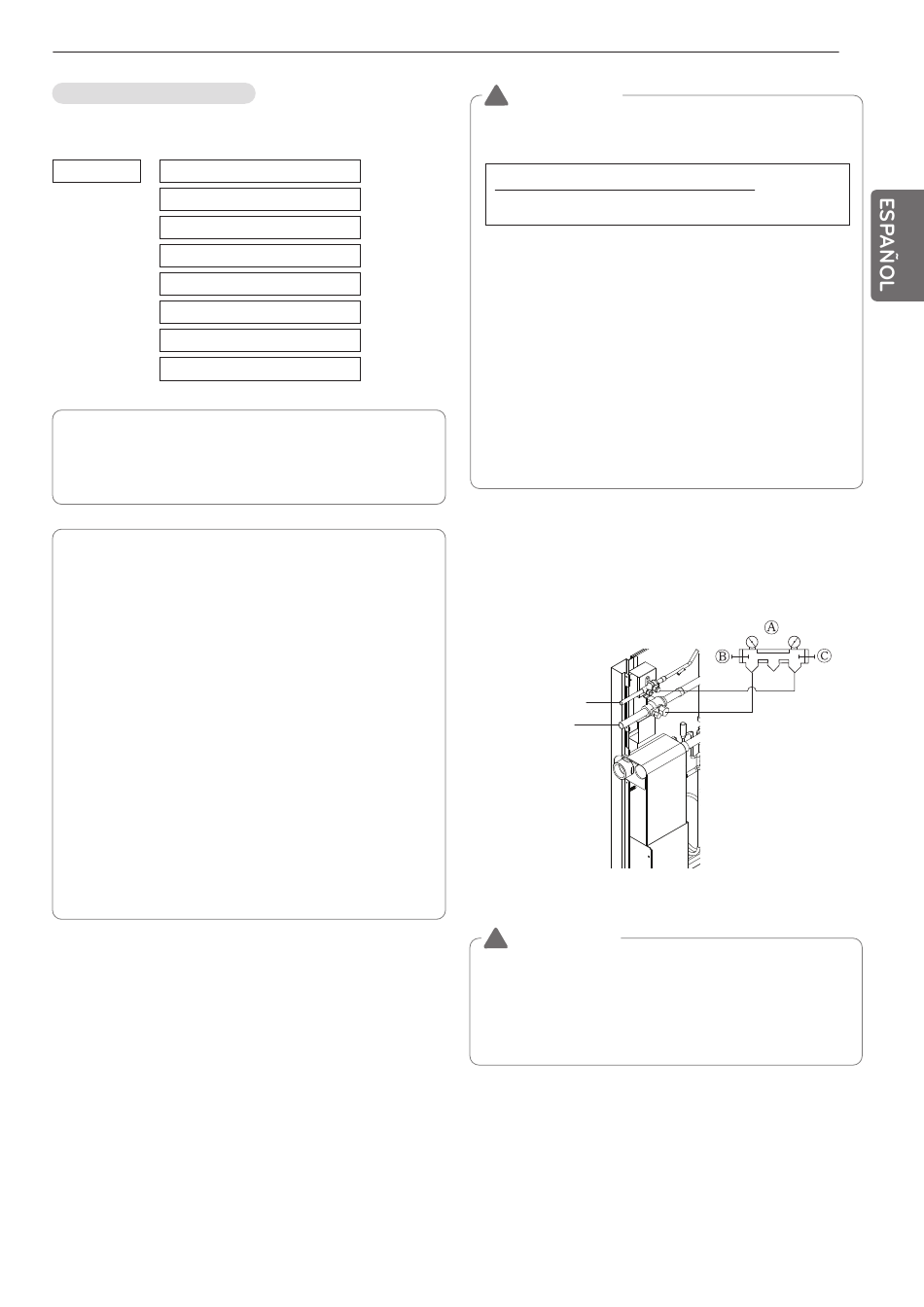

La cantidad de refrigerante
El cálculo de la carga adicional debe tener en cuenta la lonfotud de la
tubería y el FC (factor de corrección) de la unidad interior.
=
Carga adicional (kg)
Líquido total en la conducción : Ø25.4 mm
+
Líquido total en la conducción : Ø22.2 mm
+
Líquido total en la conducción : Ø19.05 mm
+
Líquido total en la conducción : Ø15.88 mm
+
Líquido total en la conducción : Ø12.7 mm
+
Líquido total en la conducción : Ø9.52 mm
+
Líquido total en la conducción : Ø6.35 mm
Valor del FC de la unidad interior
Cantidad de refrigerante en las unidades de interior
Ejemplo) Casete para techo 4Way 14,5kW -1ea, Conducto escon-
dido en el techo 7,3kW-2ea, Montaje mural 2,3kW-4ea
CF = 0.64 × 1 + 0.26 × 2 + 0.24 × 4 = 2.12 kg
Coloque la tabla de refrigerante adicional en el IDU.
!
ADVERTENCIA
• Reglamento para las fugas de refrigerante
: la cantidad fugada de refrigerante debe satisfacer la ecuación sigu-
iente para seguridad.
x 0.480(kg/m)
La cantidad total de refrigerante en el sistema
x 0.354(kg/m)
El volumen de la sala en la que se instale la
unidad interior con la menor capacidad
x 0.266(kg/m)
Si la ecuación anterior no es satisfactoria, siga los siguientes pasos.
x 0.173(kg/m)
• Selección del sistema de aire acondicionado: seleccione uno de los
siguientes
x 0.118(kg/m)
- Instalación de la pieza de apertura efectiva
- Reconfirmación de la capacidad de la unidad exterior y de la longi-
x 0.061(kg/m)
tud del conducto
- Reducción de la cantidad de refrigerante
x 0.022(kg/m)
- Instalación de 2 o más dispositivos de seguridad (alarma para las
fugas de gas)
• Cambiar el tipo de unidad interior
: la posición de la instalación debe ser a más 2m del suelo (Tipo de montaje
mural → Tipo de casete)
• Adopción del sistema de ventilación
: Seleccione el sistema de ventilación común o el sistema de venti-
lación de edificio
• Límite en el trabajo del conducto
: Prepare para terremotos y tensión térmica
Embotellado de refrigerante
Ⓐ Manguito del manómetro
Ⓑ Manilla del lado de baja presión
Ⓒ Manilla del lado de alta presión
Tubería de líquido
Tubería de gas
!
ADVERTENCIA
• Tubo aspiraron: Tubería de líquido, Tubería de gas
• Si la cantidad de refrigerante no es exacta, la unidad no fun-
cionará correctamente.
• Si la cantidad de refrigerante embotellado adicional es superior a
10%, se puede quemar el condensador o extraer un rendimiento
insuficiente de la unidad interior.
17
≤0.44 (kg / m
3
)
