Núm. Nombre del Puerto Función
Puerto de entrada
1
de vídeo
Puerto de entrada
2
de audio
Puerto de salida de
3
audio
RS-485
4 Puerto de
comunicación
5 Puerto HDMI
6 Puerto VGA
7, 8 Puerto USB
9 Puerto de red
Puerto de entrada
10
de alimentación
Puerto de salida de
11
alimentación
12 Tierra

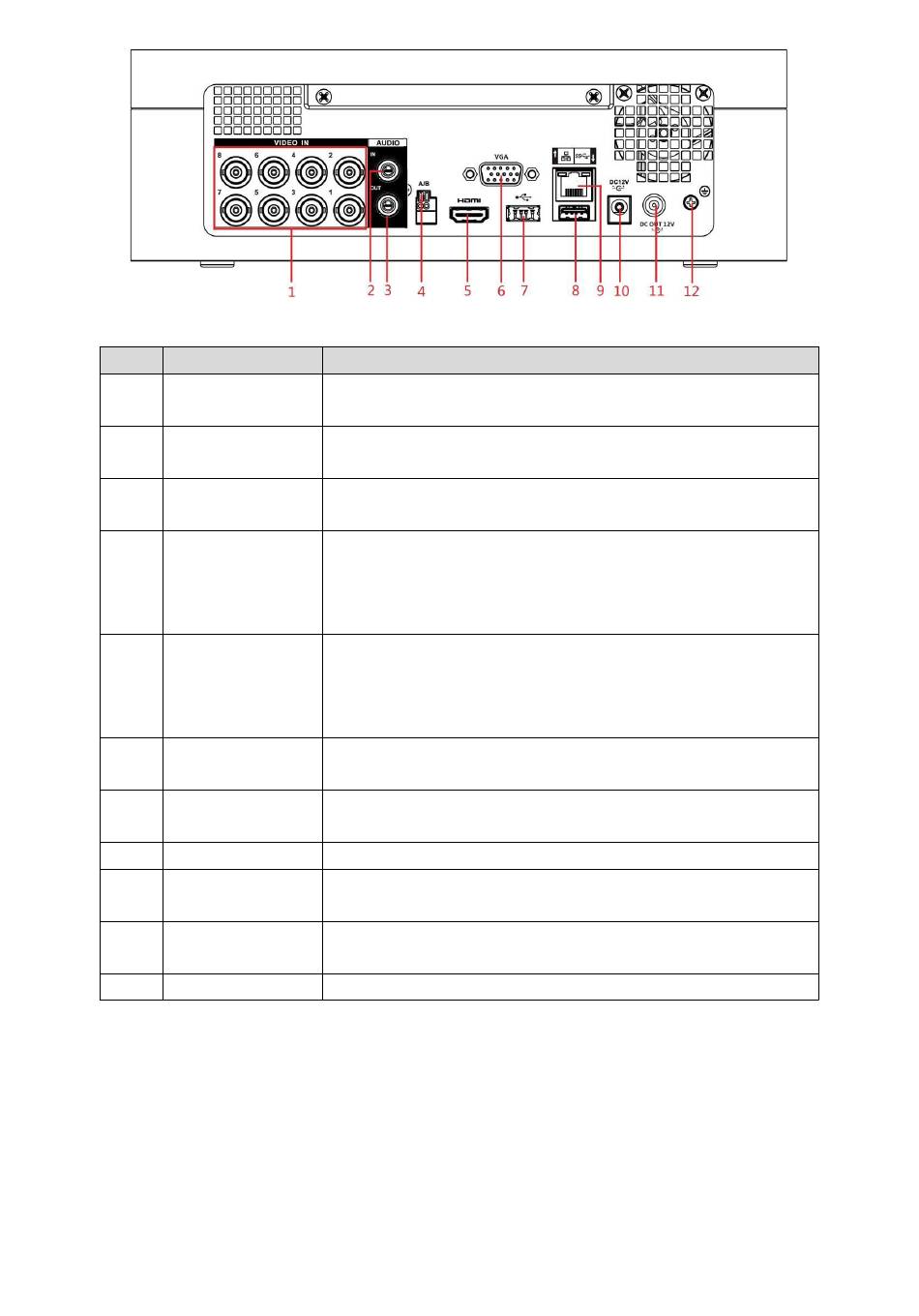

Figura 3–13
Para conectar a una cámara analógica para introducir la señal de
vídeo.
Recibe la salida de la señal de audio desde dispositivos como
micrófonos.
Permite la salida de la señal de audio hacia dispositivos tales
como una cadena de sonido.
Permite la conexión a dispositivos de control como domos PTZ de
velocidad.
El puerto RS-485-A se conecta con el cable A y el RS-485_B se
conecta con el cable B.
Puerto de salida de audio y vídeo de alta definición.
El puerto permite la salida de datos de vídeo de alta definición sin
comprimir y de audio multicanal hacia la pantalla conectada con
puerto HDMI.
Permite la salida de datos de vídeo analógico hacia la pantalla
conectada con puerto VGA.
Permite la conexión de dispositivos externos como un dispositivo
de almacenamiento USB, un teclado o un ratón.
Permite la conexión al puerto Ethernet.
Entradas de CC de 12V.
Salidas de CC de 12V.
Terminal de toma de tierra.
Tabla 3- 12
