en paralelo del cable puede reducir la conductibilidad total del conductor de tierra. En el
circuito de alta frecuencia, debe utilizar el modo de conexión a tierra multipunto y cada
cable debe conectarse a tierra. La longitud debe ser inferior a 1/20 de la longitud de onda
de la señal.
Toma de tierra
de seguridad
● Conexión a tierra mixta: la conexión a tierra mixta está formada por características de la
conexión a tierra de un punto y características de la conexión a tierra multipunto. Por
ejemplo, la potencia del sistema debe usar el modo de conexión a tierra de un punto,
mientras que la señal de radiofrecuencia requiere la conexión a tierra multipunto. Por lo

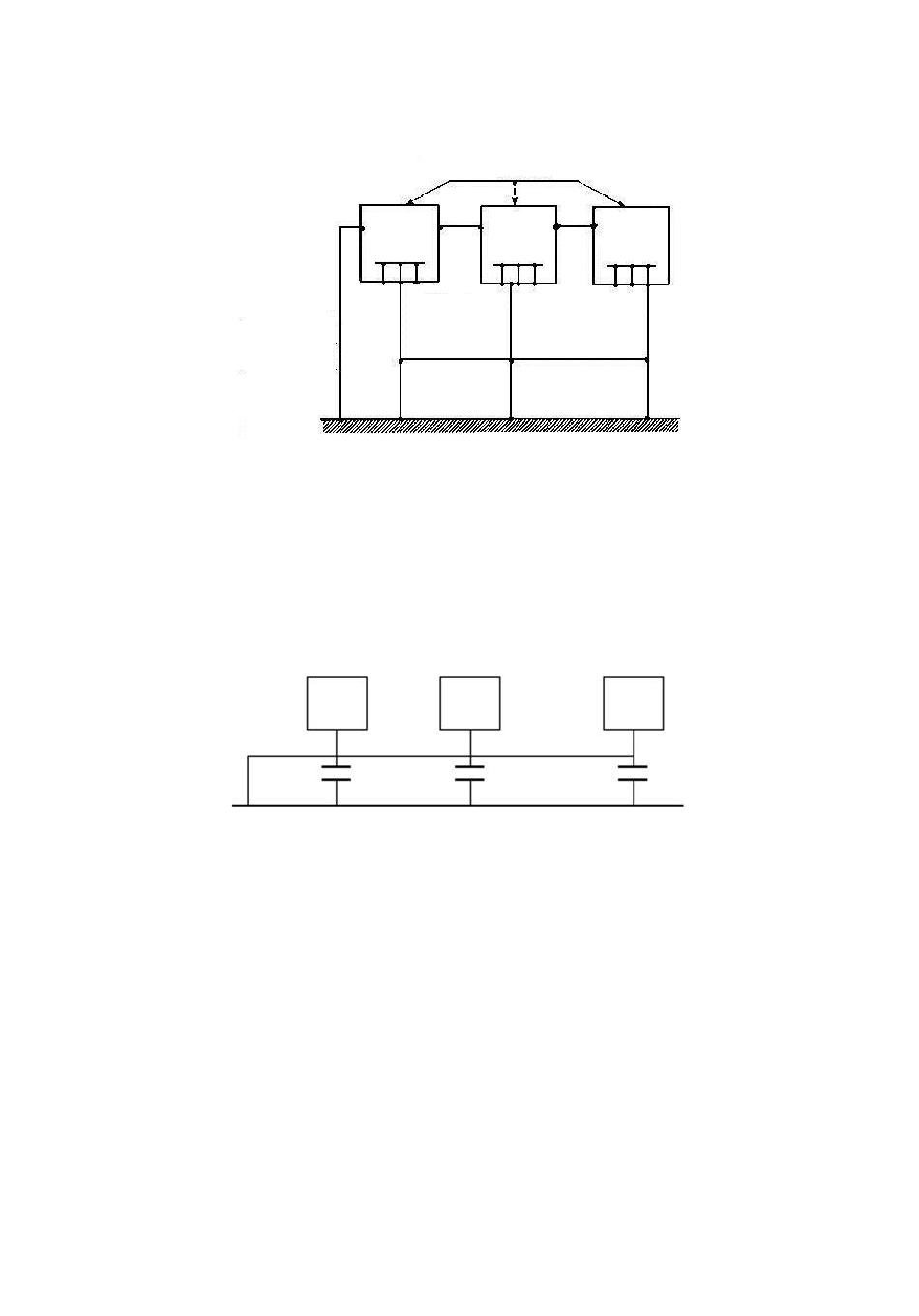

tanto, puede consultar la siguiente figura para la toma de tierra. Para la corriente continua
(CC), la capacitancia es un circuito abierto y este circuito está conectado a tierra con un
punto. Para la señal de radiofrecuencia, la capacitancia es conductiva y el circuito adopta
la conexión a tierra multipunto.
Cuando se conectan dispositivos de gran tamaño (la dimensión física del dispositivo y el cable
de conexión son grandes en comparación con la trayectoria de onda de la interferencia
existente), hay posibilidad de interferencias cuando la corriente pasa a través de la carcasa y el
cable. En esta situación, la trayectoria del circuito de interferencia generalmente se encuentra
en el circuito de conexión a tierra del sistema.
Al considerar la toma de tierra, debe tener en cuenta dos aspectos: uno es la compatibilidad del
sistema y el otro es el acoplamiento de interferencia externa en el circuito de la toma de tierra,
que produce un error del sistema. Como la interferencia externa no es regular, este asunto no
es fácil de resolver.
Apéndice 7.3 Método de conexión a tierra a prueba de truenos en
el sistema de monitorización
● El sistema de monitorización debe disponer de una sólida toma de tierra a prueba de
truenos para garantizar la seguridad del personal y la seguridad del dispositivo.
Dispositivo
Señal
Puesta a
tierra
Dispositivo
Puesta a tierra
Toma de tierra del dispositivo
