3.7 Como soldar accesorios de tubería
Como soldar accesorios de tubería de DN15 SW
a una válvula de despresurización de DN15
TIPOS DE MATERIALES
Descripción
Acero inoxidable austenítico con una fuerza
tensil mínima 480 N / mm² y menor
Especificación
BS 970 304S11 (DV)
ASTM A105N (Acoplamiento)
Grupo de materiales
R y A1
PROCESO DE SOLDADURA
Arco Metálico Manual (MMA)
LUGAR DE SOLDAR
Todos: en la instalación
CONSUMIBLES DE SOLDADURA
Varillas:
Composición - Low C : 23% Cr: 12% Ni
Especificación - BS 2926 : 1984 : 23-12 L BR
Protección gaseosa:
No aplicable
TEMPERATURA DE
LOS MATERIALES
Temperatura de precalentamiento
Calentar solo cuando la temperatura
ambiente es inferior a 5°C (9°F)
Temperatura entre cordones
No aplicable
TRATAMIENTO DE CALOR
DESPUES DE SOLDAR
No requiere
IM-P600-02 ST Issue 7
DIMENSIONES
Espesor
∅ ext.
Tipo de junta
SW según BS 3799 Clase 3000 lb
Preparación para soldar
Esquema con dimensiones
Acoplamiento
aproximadamente 1,5 mm
METODO DE PREPARACION Y
LIMPIEZA
Acoplamiento: Como se suministra y cepillo
de alambre.
BDV: Como se suministra y cepillo de
alambre.
INFORMACION ADICIONAL
1. No hay que desmontar antes de soldar pero
la BDV debe estar abierta.
2. Fijar usando puntos de soldadura.
SECUENCIA DE TRABAJO Y
ACABADO DE SOLDADURA

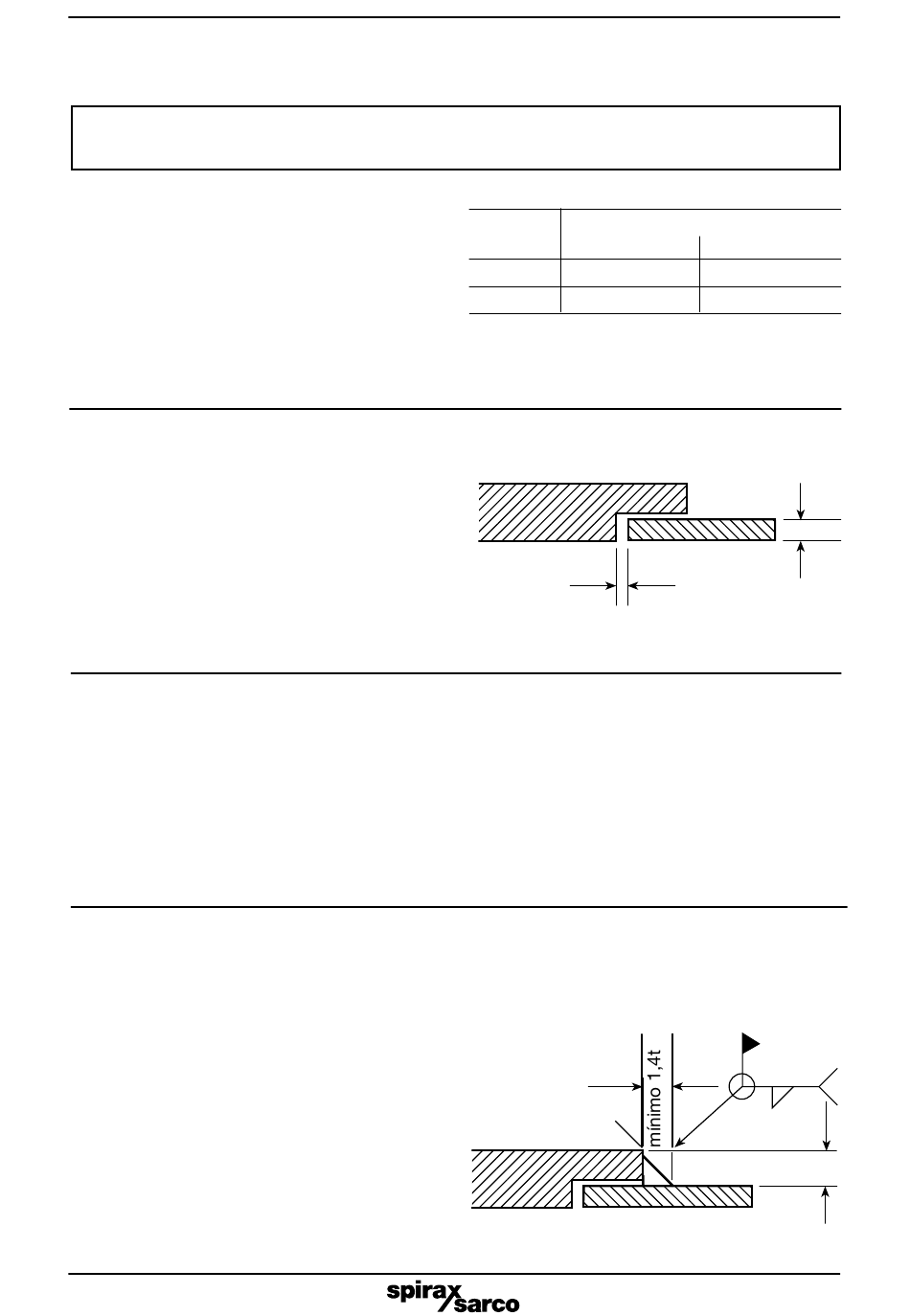

Esquema con dimensiones
Este borde no se debe
fundir completamente
Acoplamiento
Referencia.- BS 806: 1990: Section 4: Clausula 4.7.3
DN15
Acoplamiento
8,85 mm
39,00 mm
Espacio dieléctrico máximo 1,0 mm
Referencia - BS 2633: 1987: Sección 3
BDV
3,73 mm
21,30 mm
t
BDV
lll lll
mínimo 1,4t
BDV
9
