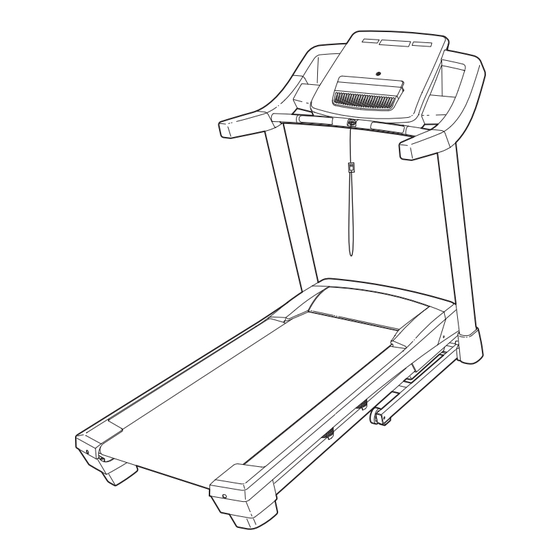

Nº de Modelo HETL79813.0
Nº de Serie
Escriba el número de serie en el
espacio de arriba para referencia.
Calcomanía
con el
Número de
Serie
SERVICIO AL CLIENTE
Si tiene preguntas, si faltan pie-
zas, o están dañadas, por favor
comuníquese con el Servicio al
Cliente (vea la información abajo) o
comuníquese con la tienda donde
compró este producto.
901 900 131
Lunes–Viernes 9:00–21:00 CET
Fax: 912 726 261
Página de Internet:
www.iconsupport.eu
Correo Electrónico:
cspi@iconeurope.com
PRECAUCIÓN
Antes de usar el equipo, lea
cuidadosamente todas las adver-
tencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
MANUAL DEL USUARIO
www.iconeurope.com
Publicidad
Tabla de contenido
Manuales relacionados para Healthrider H90t
Resumen de contenidos para Healthrider H90t
- Página 1 Nº de Modelo HETL79813.0 Nº de Serie MANUAL DEL USUARIO Escriba el número de serie en el espacio de arriba para referencia. Calcomanía con el Número de Serie SERVICIO AL CLIENTE Si tiene preguntas, si faltan pie- zas, o están dañadas, por favor comuníquese con el Servicio al Cliente (vea la información abajo) o comuníquese con la tienda donde...
-
Página 2: Tabla De Contenido
ésta es ilegible, vea la portada de este manual y solicite una nueva calcomanía de reemplazo gratuita. Péguela en el lugar indicado. Nota: Las calcomanías pueden no mostrarse en su tamaño real. HEALTHRIDER es una marca registrada de ICON IP, Inc. -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones, quemaduras, incendio o des- carga eléctrica lea todas las precauciones e instrucciones importantes de este manual y todas los advertencias que se observan en su máquina para correr, antes de utilizarla. ICON no asume nin- guna responsabilidad por lesiones personales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo. - Página 4 para caminar. Sujete siempre las barandas 22. Cuando pliegue o mueva la máquina para cuando haga ejercicios en la máquina para correr, asegúrese de que el pasador de correr. almacenamiento esté sosteniendo la arma- dura con seguridad en la posición de 18.
-
Página 5: Antes De Comenzar
Gracias por seleccionar la máquina para correr portada de este manual. Para ayudarnos a asistirlos, HEALTHRIDER H90T. La máquina para correr H90T anote el número de modelo y el número de serie del ® ofrece una variedad impresionante de funciones dise- producto antes de contactarnos. -
Página 6: Tabla De Identificación De Piezas
TABLA DE IDENTIFICACIÓN DE PIEZAS Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de este manual. -
Página 7: Montaje
MONTAJE • El montaje requiere dos personas. • Para identificar las piezas pequeñas, vea la página 6. • Coloque todas las piezas en un área despejada y quite el material de empaque. No se deshaga de • El montaje requerirá las siguientes herramientas: los materiales de empaque hasta que todos los llaves hexagonales incluidas pasos del montaje estén terminados. - Página 8 2. Asegúrese de que el cable eléctrico esté desenchufado. Localice el Cable del Montante Vertical (70) que viene atado alrededor de la parte delantera de la Base (80). Corte la atadura plástica que fija el Cable del Montante Vertical. Luego pase el Cable del Montante Vertical hacia el interior de la Base, sacándolo por el orificio indicado.
- Página 9 4. Sujete el Montante Vertical Izquierdo (75) contra la Base (80). Tenga cuidado de no pellizcar los cables. Apriete parcialmente tres Tornillos 3/8" x 4" (4) con tres Arandelas Estrella 3/8" (5) dentro del Montante Vertical Izquierdo y la Base; todavía no apriete completamente los Tornillos.
- Página 10 6. I dentifique el montaje de la baranda izquierda (A). Si hay un cable en la Baranda Izquierda, retírelo y deséchelo. Sostenga el montaje de la baranda izquierda (A) cerca del Montante Vertical Izquierdo (75). Inserte la atadura de cables del Cable del Montante Vertical (70) en la parte inferior y sáquelo por el extremo de la Baranda Izquierda como se mues- tra.
- Página 11 8. I dentifique las Charolas Derecha e Izquierda (35, 92). Conecte las Charolas (35, 92) a la Base de la Consola (83) con ocho Tornillos #8 x 1/2" (9). Nota: Podría ser más fácil apretar parcialmente los dos Tornillos interiores y luego deslizar las Charolas hasta su sitio antes de apretar parcial- mente los otros seis Tornillos.
- Página 12 10. Con la ayuda de otra persona, sostenga el montaje de la consola cerca de la Baranda Montaje de (71) izquierda y la Baranda derecha (que no se la Consola muestra). Conecte el cable de tierra del montaje de la consola al Cable de Tierra de la Consola (89) en la Barra Cruzada de Pulso (31).
- Página 13 12. Conecte la Barra Cruzada de Pulso (31) al mon- taje de la consola con seis Tornillos #8 x 1/2" Montaje de la (9). Apriete parcialmente los seis Tornillos y Consola luego apriételos todos completamente. A juste con firmeza los cuatro Tornillos 5/16" x 5/8" (7). 13. A priete firmemente los seis Tornillos 3/8" x 4" (4).
- Página 14 14. Levante la Armadura (49) a la posición que se muestra. Pídale a otra persona que sostenga la Armadura (durante los siguientes tres pasos del montaje. Conecte la Barra Cruzada del Pasador (102) a la Armadura (49) con dos Tornillos 1/4" x 1 3/4" (94).
- Página 15 16. conecte una Rueda (81) a la Base (80) utilizando para ello un Perno 3/8" x 2 1/2" (2) y una Tuerca 3/8" (3). No apriete demasiado la Tuerca; la Rueda debe girar libremente. Coloque la otra Rueda (81) al otro lado de la Base (80) de la misma manera.
-
Página 16: Funcionamiento Y Ajustes
FUNCIONAMIENTO Y AJUSTES INSTRUCCIONES PARA CONECTAR EL CABLE Siga los pasos que se indican abajo para enchufar ELÉCTRICO el cable eléctrico. Este aparato debe estar conectado a un polo de 1. Enchufe el extremo indicado del cable eléctrico den- tierra. Si llegara a fallar o estropearse, la salida a tro de la tomacorriente en la máquina para correr. -
Página 17: Diagrama De La Consola
DIAGRAMA DE LA CONSOLA COLOCACIÓN DE LA CALCOMANÍA DE Usted puede incluso escuchar su música favorita de ADVERTENCIA entrenamiento o audiolibros con el sistema de sonido de la consola, mientras realiza los ejercicios. Ubique las advertencias de la consola que están en Para encender la corriente, vea la página 18. -
Página 18: Cómo Encender La Corriente
CÓMO ENCENDER LA CORRIENTE CÓMO USAR LA FUNCIÓN MANUAL IMPORTANTE: Si la máquina para correr ha sido 1. Inserte la llave en la consola. expuesta a bajas temperaturas, deje que alcance la temperatura ambiente antes de encenderla. De lo Vea CÓMO ENCENDER LA CORRIENTE, a la contrario las pantallas de la consola u otros com- izquierda. - Página 19 5. Siga su progreso con las pantallas. Para medir su ritmo cardíaco, La matriz: Cuando párese sobre los rieles para seleccione la función los pies y manual, la matriz mostrará una pista que sujete la barra representa 400 metros de pulso con (1/4 de milla).
-
Página 20: Cómo Usar Un Entrenamiento Incluido
CÓMO USAR UN ENTRENAMIENTO INCLUIDO El entrenamiento continuará de esta manera hasta que el último segmento del perfil se ilumine inter- 1. Inserte la llave en la consola. mitentemente en la pantalla y el último segmento finalice. La banda para caminar comenzará a dete- Vea CÓMO ENCENDER LA CORRIENTE en la nerse poco a poco. - Página 21 CÓMO USAR EL CENTRO DE PÉRDIDA DE PESO 4. Siga su progreso con las pantallas. 1. Inserte la llave en la consola. Vea el paso 5 en el página 19. Nota: La meta calórica es un estimado del Vea CÓMO ENCENDER LA CORRIENTE en la página 18.
-
Página 22: La Función De Información
LA FUNCIÓN DE INFORMACIÓN encendidas aunque los botones no funcionen. Si la función de demostración está activada, una “d” apa- La consola presenta una función de información que recerá en la pantalla izquierda mientras dicha función hace un seguimiento de la distancia total que la banda esté... -
Página 23: Cómo Plegar Y Mover La Máquina Para Correr
CÓMO PLEGAR Y MOVER LA MÁQUINA PARA CORRER CÓMO PLEGAR LA MÁQUINA PARA CORRER CÓMO MOVER LA MÁQUINA PARA CORRER Antes de mover la máquina para correr, pliéguela Para evitar que se dañe la máquina para correr, como se describe a la izquierda. PRECAUCIÓN: ajuste la inclinación a cero antes de plegarla. -
Página 24: Solución De Problemas
SOLUCIÓN DE PROBLEMAS La mayoría de los problemas con su máquina para SÍNTOMA: Las pantallas de la consola se correr se pueden solucionar siguiendo estos pasos mantienen todavía encendidas cuando usted retira de abajo. Busque el síntoma correspondiente y la llave de la consola siga los pasos que se listan. - Página 25 Localice el Interruptor de Lengüeta (54) y el b. Si la banda para caminar se aprieta demasiado, el Imán (44) en el lado izquierdo de la Polea (43). buen funcionamiento de su máquina para correr Gire la polea hasta que el imán quede alineado puede disminuir y la banda para caminar puede con el Interruptor de Lengüeta.
- Página 26 SÍNTOMA: La banda para caminar no está centrada SÍNTOMA: La banda para caminar resbala cuando entre los rieles para los pies se camina sobre ella IMPORTANTE: Si la banda para caminar fricciona a. Primero extraiga la llave y DESCONECTE EL contra los rieles para los pies, ésta puede quedar CABLE ELÉCTRICO.
-
Página 27: Guía De Ejercicios
GUÍA DE EJERCICIOS Quemar Grasa—Para quemar grasa eficientemente, PRECAUCIÓN: debe hacer ejercicios a un nivel de intensidad bajo Antes de ini- durante un periodo de tiempo mantenido. Durante ciar éste o cualquier programa de ejercicios los primeros minutos de ejercicio su cuerpo utiliza las consulte con su médico. -
Página 28: Estiramientos Recomendados
ESTIRAMIENTOS RECOMENDADOS La forma correcta de realizar algunos estiramientos básicos se muestra en el dibujo de la derecha. Muévase lentamente cuando se estire—nunca se mesa. 1. Estiramiento Tocando la Punta de los Pies Párese flexionando ligeramente sus rodillas y flexione el tronco lentamente hacia delante. - Página 29 NOTAS...
-
Página 30: Lista De Las Piezas
LISTA DE LAS PIEZAS Nº de Modelo HETL79813.0 R0613A N° Ctd. Descripción N° Ctd. Descripción Tornillo de Tierra #8 x 1/2" Espaciador de la Armadura Perno 3/8" x 2 1/2" Armadura Tuerca 3/8" Riel de la Pata Derecha Tornillo 3/8" x 4" Pasador de Almacenamiento Arandela Estrella 3/8"... - Página 31 N° Ctd. Descripción N° Ctd. Descripción Buje del Motor Tuerca #8 Aislador del Motor Soporte del Filtro Filtro Barra Cruzada del Pasador Arandela Estrella #8 – Manual del Usuario Note: Specifications are subject to change without notice. For information about ordering replacement parts, see the back cover of this manual.
-
Página 32: Dibujo De Las Piezas
DIBUJO DE LAS PIEZAS A Nº de Modelo HETL79813.0 R0613A... -
Página 33: Dibujo De Las Piezas B
DIBUJO DE LAS PIEZAS B Nº de Modelo HETL79813.0 R0613A... -
Página 34: Dibujo De Las Piezas C
DIBUJO DE LAS PIEZAS C Nº de Modelo HETL79813.0 R0613A... -
Página 35: Dibujo De Las Piezas D
DIBUJO DE LAS PIEZAS D Nº de Modelo HETL79813.0 R0613A... -
Página 36: Cómo Ordenar Piezas De Repuesto
CÓMO ORDENAR PIEZAS DE REPUESTO Para ordenar piezas de repuesto, por favor vea la portada de este manual. Para ayudarnos a proporcionarle asis- tencia, por favor esté listo para proporcionar la siguiente información cuando nos contacte: • el número de modelo y el número de serie del producto (vea la portada de este manual) • el nombre del producto (vea la portada de este manual) • e l número de la pieza y descripción de la (de las) pieza(s) de reemplazo (vea la LISTA DE LAS PIEZAS y el DIBUJO DE LAS PIEZAS hacia el final de este manual) INFORMACIÓN SOBRE EL RECICLAJE Este producto electrónico no deberá...
