Nº de Modelo HETL13914.0
Nº de Serie
Escriba el número de serie en el
espacio de arriba para referencia.
Calcomanía con el
Número de Serie
SERVICIO AL CLIENTE
Si tiene preguntas, si faltan pie-
zas, o están dañadas, por favor
comuníquese con el Servicio al
Cliente (vea la información abajo) o
comuníquese con la tienda donde
compró este producto.
901 900 131
Lunes–Viernes 9:00–21:00 CET
Fax: 912 726 261
Página de Internet:
www.iconsupport.eu
Correo Electrónico:
cspi@iconeurope.com
PRECAUCIÓN
Antes de usar el equipo, lea
cuidadosamente todas las adver-
tencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.

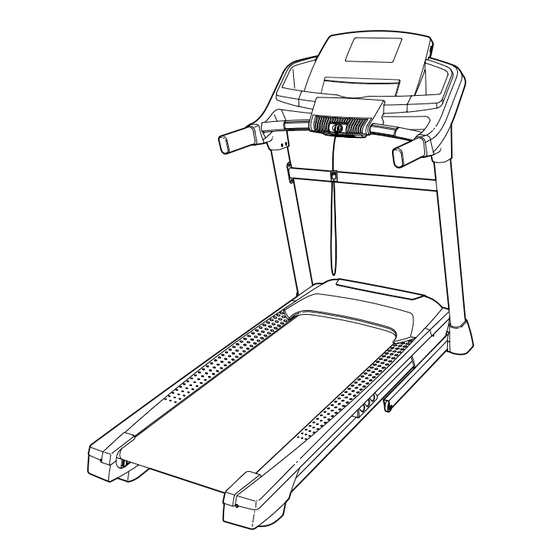

MANUAL DEL USUARIO
www.iconeurope.com
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para Healthrider H130T
Resumen de contenidos para Healthrider H130T
- Página 1 Nº de Modelo HETL13914.0 Nº de Serie MANUAL DEL USUARIO Escriba el número de serie en el espacio de arriba para referencia. Calcomanía con el Número de Serie SERVICIO AL CLIENTE Si tiene preguntas, si faltan pie- zas, o están dañadas, por favor comuníquese con el Servicio al Cliente (vea la información abajo) o comuníquese con la tienda donde...
-
Página 2: Tabla De Contenido
Péguela en el lugar indicado. Nota: Puede ser que no se muestren las calcomanías en su tamaño real. HEALTHRIDER es una marca registrada de ICON Health & Fitness, Inc. -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones, quemaduras, incendio o des- carga eléctrica, lea todas las precauciones e instrucciones importantes de este manual y todas las advertencias que se observan en su máquina para correr, antes de utilizarla. ICON no asume nin- guna responsabilidad por lesiones personales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo. - Página 4 19. El monitor de ritmo cardíaco no es un dis- almacenamiento esté sosteniendo la arma- positivo médico. Existen varios factores, dura con seguridad en la posición de incluido el propio movimiento de la persona almacenamiento. al hacer ejercicios, que pueden influir en la precisión de las lecturas del ritmo cardíaco.
-
Página 5: Antes De Comenzar
ANTES DE COMENZAR Gracias por seleccionar la revolucionaria máquina para preguntas después de leer este manual, por favor vea correr HEALTHRIDER H130T. La H130T ofrece una la portada de este manual. Para ayudarnos a asistir- ® variedad impresionante de funciones diseñadas para los, anote el número de modelo y el número de serie... -
Página 6: Tabla De Identificación De Piezas
TABLA DE IDENTIFICACIÓN DE PIEZAS Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de este manual. -
Página 7: Montaje
MONTAJE • El montaje requiere dos personas. • Para identificar las piezas pequeñas, vea la página 6. • Coloque todas las piezas en un área despejada y quite los materiales de empaque. No se deshaga • El montaje requerirá las siguientes herramientas: de los materiales de empaque hasta haber termi- la llave hexagonal incluida nado todos los pasos de montaje. - Página 8 2. Asegúrese de que el cable eléctrico esté des- enchufado. Atadura de Cables Presione la Tapa de la Base (74) en cada lado de la Base (94). Identifique el Montante Vertical Derecho (90). Pida a otra persona que sostenga el Montante Vertical Derecho cerca de la Base (94).
- Página 9 4. Introduzca un Espaciador de la Rueda (63) dentro de una Rueda Delantera (62). Sostenga la Rueda Delantera dentro de la parte inferior del Montante Vertical Derecho (90) e inserte un Tornillo 3/8" x 4" (7) con una Arandela de Estrella 3/8"...
- Página 10 6. Identifique las Cubiertas de la Base Izquierda y Derecha (82 y 83). Deslice la Cubierta de la Base Izquierda sobre el Montante Vertical Izquierdo (89) y la Cubierta de la Base Derecha sobre el Montante Vertical Derecho (90). Todavía no presione las Cubiertas de la Base para fijarlas en su sitio.
-
Página 11: Importante
8. Coloque el Montaje de la Consola mirando hacia abajo sobre una superficie suave para evitar Montaje de que se raye. Retire y deseche los dos tornillos la Consola indicados (C). Luego levante la Barra Cruzada de Pulso (93). 9. IMPORTANTE: Para evitar daños en la Barra Cruzada de Pulso (93), no use herramien- tas eléctricas y no apriete demasiado los Tornillos #10 x 3/4"... - Página 12 10. Con la ayuda de otra persona, sostenga el montaje de la consola cerca de la Baranda Derecha (87). Montaje de la Consola Vea el diagrama incluido.Conecte el Cable del Montante Vertical (81) al cable de la con- sola. Los conectores deben deslizarse juntos fácilmente y encajar en su lugar.
- Página 13 12. Deslice la Cubierta de la Baranda Izquierda (79) por la Baranda Izquierda (86). Deslice la Cubierta de la Baranda Derecha (88) por la Baranda Derecha (87). Conecte las Cubiertas de la Baranda con dos Tornillos #8 x 1/2" (1). 13.
- Página 14 14. Conecte las Bandejas Izquierda y Derecha (36, 27) al montaje de la consola con cuatro Tornillos #8 x 1/2" (1). Montaje de la Consola 15. Deslice con cuidado la Barra Cruzada del Montante Vertical (31) entre los Montantes Verticales Izquierdo y Derecho (89, 90). Conecte la Barra Cruzada con cuatro Tornillos de 5/16"...
- Página 15 16. Nota: Si se ensambla sobre una superficie lisa, la máquina para correr podría despla- zarse sola durante este paso. Eleve la Armadura (56) para situarla en posición vertical. IMPORTANTE: No eleve la Armadura Soporte más allá de la posición vertical. Pida a otra persona que sostenga la Armadura hasta Soporte completar el paso 18.
- Página 16 18. Conecte el extremo superior del Pasador de Almacenamiento (53) al soporte de la Barra Cruzada del Pasador (38) con un Perno M8 x 50mm (3) y una Tuerca M8 (12). Baje la Armadura (56) (consulte la sección CÓMO BAJAR LA MÁQUINA PARA CORRER PARA EL USO en la página 28).
-
Página 17: El Monitor De Frecuencia Cardíaca
EL MONITOR DE FRECUENCIA CARDÍACA CÓMO COLOCARSE EL MONITOR DE • No exponga el monitor de frecuencia cardíaca a los FRECUENCIA CARDÍACA rayos directos del sol por períodos de tiempo exten- didos; no lo exponga a temperaturas arriba de 50° C El monitor de fre- o bajo -10°... -
Página 18: Cómo Usar La Máquina Para Correr
CÓMO USAR LA MÁQUINA PARA CORRER CÓMO ENCHUFAR EL CABLE ELÉCTRICO Siga los pasos que se indican abajo para enchufar el cable eléctrico. Este aparato debe estar conectado a un polo de tierra. Si llegara a fallar o estropearse, la salida a 1. -
Página 19: Diagrama De La Consola
DIAGRAMA DE LA CONSOLA COLOCACIÓN DE LA CALCOMANÍA DE realizar un seguimiento de los resultados de su entre- ADVERTENCIA namiento, competir contra otros usuarios iFit y tener acceso a otras muchas funciones. Para comprar un módulo iFit en cualquier momento, visite la web Ubique las advertencias de la consola que están en www.iFit.com o llame al número de teléfono que inglés. -
Página 20: Cómo Encender La Corriente
CÓMO ENCENDER LA CORRIENTE CÓMO USAR LA FUNCIÓN MANUAL IMPORTANTE: Si la máquina para correr ha sido 1. Inserte la llave en la consola. expuesta a bajas temperaturas, deje que alcance la temperatura ambiente antes de encenderla. De lo Vea la sección CÓMO ENCENDER LA contrario, las pantallas de la consola u otros com- CORRIENTE a la izquierda. - Página 21 5. Siga su progreso en las pantallas. A medida que ejercita, la barra de intensidad del entrenamiento indicaré el nivel aproximado de Mientras camina o corre en la máquina para correr, intensidad de su ejercicio. la pantalla mostrará la siguiente información del entrenamiento: •...
-
Página 22: Cómo Usar Un Entrenamiento Integrado
Para medir su ritmo cardíaco, párese sobre los CÓMO USAR UN ENTRENAMIENTO INTEGRADO rieles para los pies y sujete la barra de pulso de modo que las palmas de las manos hagan con- 1. Inserte la llave en la consola. tacto con los contactos de metal;... -
Página 23: Cómo Usar Un Entrenamiento Con Fijación De Meta
4. Siga su progreso en las pantallas. se escuchará una serie de tonos y el próximo seg- mento del perfil comenzará a iluminarse intermiten- temente. Si se ha programado otra configuración Consulte el paso 5 en la página 21. Si selecciona de velocidad y/o inclinación para el segmento si- un entrenamiento integrado, la pantalla mostrará... -
Página 24: Cómo Usar Un Entrenamiento Ifit
3. Comience el entrenamiento. CÓMO USAR UN ENTRENAMIENTO IFIT Pulse el botón Start (comenzar) para comenzar el Nota: Para utilizar un entrenamiento iFit debe tener un módulo opcional iFit. Para comprar un módulo entrenamiento. Unos instantes tras pulsar el botón, iFit en cualquier momento, visite la web www.iFit. - Página 25 6. Siga su progreso en las pantallas. Para ejecutar de nuevo un entrenamiento iFit reciente de su programa, pulse primero el botón Track (seguimiento). Luego, pulse los botones para Vea el paso 5 en la página 21. aumentar y disminuir, para seleccionar el entre- namiento deseado.
-
Página 26: Función De Ajustes
CÓMO USAR EL SISTEMA DE SONIDO FUNCIÓN DE AJUSTES Para reproducir música o audiolibros a través del La consola presenta una función de ajustes que sistema de sonido de la consola mientras realiza registra la información de la máquina para correr y le ejercicio, enchufe un cable de sonido con ambos extre- permite personalizar los ajustes de la consola. - Página 27 DEMO (demostración): la consola presenta una DEFAULT MENU (menú por defecto): el menú función de demostración en pantalla diseñada para por defecto aparecerá cuando introduzca la llave ser usada si la máquina para correr está siendo en la consola o cuando pulse el botón Home. Pulse exhibida en algún establecimiento comercial.
-
Página 28: Cómo Plegar Y Mover La Máquina Para Correr
CÓMO PLEGAR Y MOVER LA MÁQUINA PARA CORRER CÓMO PLEGAR LA MÁQUINA PARA CORRER CÓMO MOVER LA MÁQUINA PARA CORRER Para evitar que se dañe la máquina para correr, Antes de mover la máquina para correr, pliéguela ajuste la inclinación a cero antes de plegarla. A tal como se describe a la izquierda. -
Página 29: Mantenimiento Y Solución De Problemas
MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS MANTENIMIENTO SÍNTOMA: La máquina se apaga mientras está en Limpie periódicamente la máquina para correr y mantenga limpia y seca la banda para caminar. En a. Compruebe el interruptor (vea el diagrama c de la primer lugar, coloque el interruptor en la posición izquierda). -
Página 30: Vista Superior
Localice el Interruptor de Lengüeta (52) y el Imán b. Si la banda para caminar está demasiado tensa, (50) en el lado izquierdo de la Polea (49). Gire el buen funcionamiento de su máquina para la Polea hasta que el Imán quede alineado con correr puede verse afectado y la banda para el Interruptor de Lengüeta. - Página 31 SÍNTOMA: La banda para caminar no está centrada SÍNTOMA: La banda para caminar patina cuando se entre los rieles para los pies camina sobre ella IMPORTANTE: Si la banda para caminar roza contra a. Primero, extraiga la llave y DESCONECTE EL los rieles para los pies, la banda puede sufrir CABLE ELÉCTRICO.
-
Página 32: Guía De Ejercicios
GUÍA DE EJERCICIOS Quemar Grasa—Para quemar grasa eficientemente, PRECAUCIÓN: debe hacer ejercicios a un nivel de intensidad bajo Antes de ini- durante un periodo de tiempo mantenido. Durante ciar éste o cualquier programa de ejercicios los primeros minutos de ejercicio su cuerpo utiliza las consulte con su médico. -
Página 33: Estiramientos Recomendados
ESTIRAMIENTOS RECOMENDADOS La forma correcta de realizar algunos estiramientos básicos se muestra en el dibujo de la derecha. Muévase lentamente cuando se estire—nunca se mesa. 1. Estiramiento Tocando la Punta de los Pies Párese flexionando ligeramente sus rodillas y flexione el tronco lentamente hacia delante. -
Página 34: Lista De Las Piezas
LISTA DE LAS PIEZAS Nº de Modelo 23946-MX.0 R1113A N° Ctd. Descripción N° Ctd. Descripción Tornillo #8 x 1/2" Imán Tornillo #8 x 3/4" Gancho del Interruptor de Lengüeta Perno M8 x 50mm Interruptor de Lengüeta Tornillo 5/16" x 5/8" Pasador de Almacenamiento Tuerca Jaula Motor de Manejo... - Página 35 N° Ctd. Descripción N° Ctd. Descripción Rueda Sensor para el Pecho Llave/Sujeción Toma Aislador del Motor – Manual del Usuario Tirante del Sensor Nota: Las especificaciones de este equipo están sujetas a cambios sin previo aviso. Vea la contraportada de este manual para información acerca de cómo solicitar piezas de repuesto.
-
Página 36: Dibujo De Las Piezas
DIBUJO DE LAS PIEZAS A Nº de Modelo HETL13914.0 R0414A... -
Página 37: Dibujo De Las Piezas B
DIBUJO DE LAS PIEZAS B Nº de Modelo HETL13914.0 R0414A... -
Página 38: Dibujo De Las Piezas C
DIBUJO DE LAS PIEZAS C Nº de Modelo HETL13914.0 R0414A... -
Página 39: Dibujo De Las Piezas D
DIBUJO DE LAS PIEZAS D Nº de Modelo HETL13914.0 R0414A... -
Página 40: Cómo Ordenar Piezas De Repuesto
CÓMO ORDENAR PIEZAS DE REPUESTO Para ordenar piezas de repuesto, por favor vea la portada de este manual. Para ayudarnos a proporcionarle asis- tencia, por favor esté listo para proporcionar la siguiente información cuando nos contacte: • el número de modelo y el número de serie del producto (vea la portada de este manual) •...
