INSTALACION
La instalación y las posteriores operaciones de mantenimiento
deben ser efectuadas con el aparato bajo pensión y por lo tanto
por personal especializado, adiestrado al uso del aparato e
informado de los riesgos específicos que tal condición compor-
ta.
Para aplicar tensión a la instalación con la puerta abierta, es
suficiente introducir la llave en el interruptor de la puerta (ver la
fig. 5).
Los motores de venta quedan desconectados, gracias al
correspondiente interruptor (ver la fig. 5) incluso con la
llave introducida.
Esto impide correr el riesgo de accidentes fortuitos.
Para maniobras eléctricas sobre los rotores es necesario
operar con la puerta cerrada.
Con la puerta abierta, no se tiene la posibilidad de acceso
a partes bajo tensión. Dentro del aparato quedan bajo
tensión sólo partes protegidas por tapas e identificadas
con la tarjeta "cortar la tensión antes de quitar la tapa".
Antes de remover estas tapas es necesario desconectar el
interruptor externo.
La puerta se puede cerrar sólo después de remover la llave de
el interruptor de la puerta.
El aparato debe ser instalado en locales secos, con una
temperatura comprendida entre los 2° y los 32° C.
La humedad relativa no debe superar el 65%.
DESEMBALAJE DEL DISTRIBUIDOR
Después de extraer la máquina de su embalaje, verificar que
esté integra.
En el caso de daños al distribuidor, notificarlos inmediatamente
al transportista y no utilizar el aparato.
Los materiales utilizados para el embalaje (saquetes de
plástico, poliestireno celular, clavos, etc.) no se deben
dejar al alcance de los niños pues son potenciales fuentes
de peligro.
Los materiales de embalaje se deberán eliminar llevándolos a
depósitos autorizados dejando que la recuperación de aquellos
reciclables la lleven a cabo firmas especializadas.
Si el distribuidor fue transportado inclinado, antes de co-
nectarlo a la red dejar pasar por lo menos una hora.
El aparato se entrega con la cadena para detener la puerta fijada
sólo del lado de la puerta.
Durante la instalación, la cadena se fijará también del lado móvil
ajustando la longitud en función del espacio disponible.
MONTAJE DEL SISTEMA DE PAGO
El aparato se suministra sin sistema de pago, por lo tanto,
la responsabilidad de daños eventuales al aparato mismo o
a cosas/personas, debidos a una instalación errada del
sistema de pago, será únicamente de quien ha ejecutado la
instalación.
- Montar el monedero y asegurarse de que el embudo para
monedas del selector y la palanca de recuperación de mone-
das coincidan con el plano inclinado de monedas y la escuadra
de apertura del selector.
- dependiendo del tipo de monedero, para obtener la coinciden-
cia, puede ser necesario mover los tarugos plásticos a las
ranuras adyacentes;
- asegurarse de que la programación de los parámetros corres-
pondientes sea correcta.
© by NECTA VENDING SOLUTIONS SpA

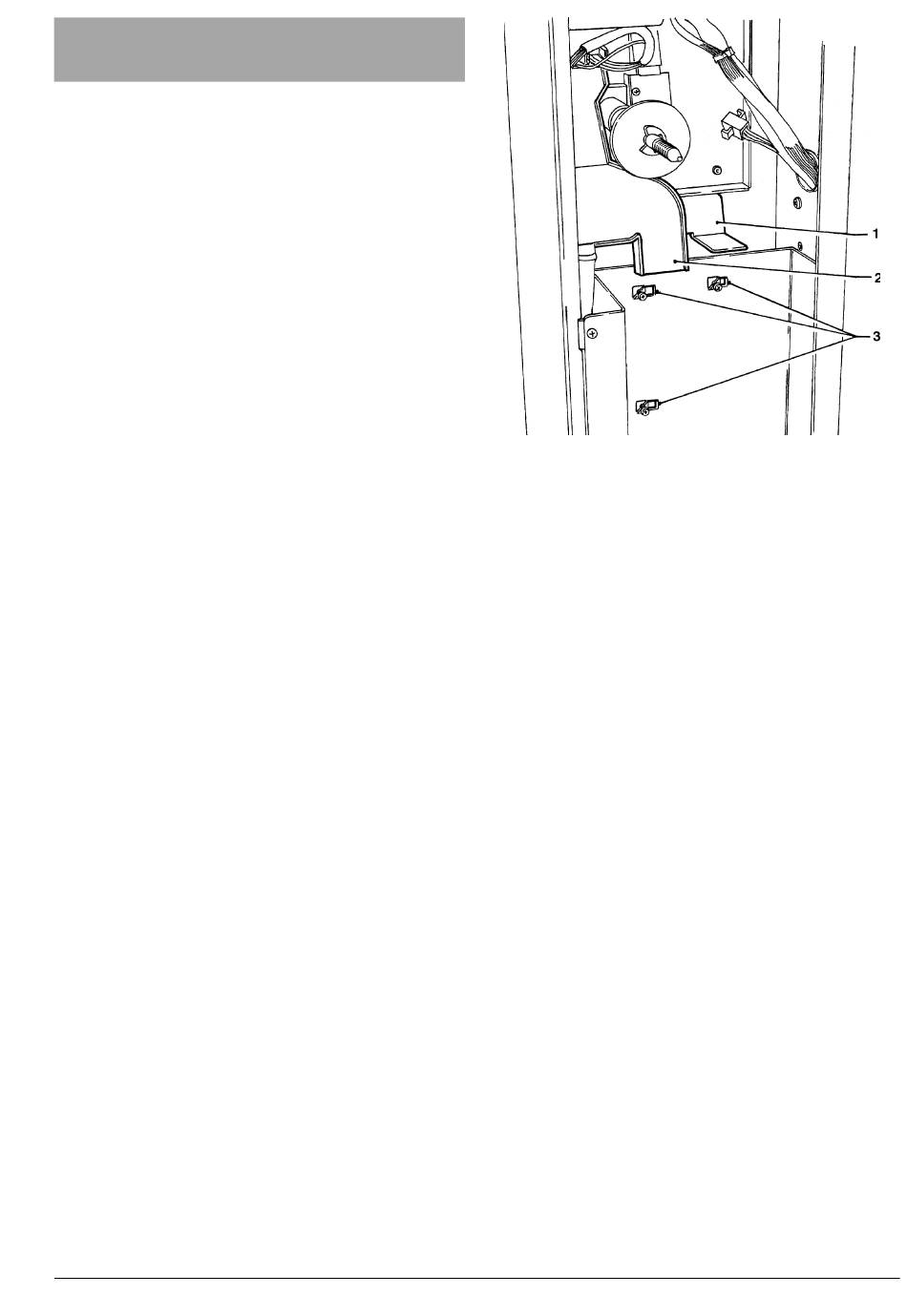

Fig. 15
1 - Escuadra de apertura del selector
2 - Vuelta monedas
3 - Ranuras para tarugos plásticos
CONEXION ELECTRICA
La máquina está preajustada para el funcionamiento eléctrico
con una tensión monofásica de 230 V~¸ y protegida mediante
fusibles de 10 A.
Por lo que se refiere a la conexión, asegurarse de que los datos
que se indican en la placa correspondan a los de red y en
particular verificar que:
- el valor de la tensión de alimentación deberá estar compren-
dido entre los límites recomendados para los puntos de
conexión;
- el interruptor general esté colocado en posición accesible, sea
idóneo para soportar la carga máxima requerida y asegure
una desconexión omnipolar de la red, con una distancia de
abertura de los contactos de por lo menos 3 mm.
La seguridad eléctrica de la máquina se puede asegurar sólo si
ésta última está correctamente conectada a una instalación de
puesta a tierra fiable, como previsto en las normas de seguridad
en vigor.
Es necesario verificar este requisito fundamental de seguridad
y, en caso de dudas, hacer controlar la instalación por un técnico
cualificado.
La eventual substitución del cable de conexión debe ser ejecu-
tada sólo por técnicos competentes.
Para la conexión a la red eléctrica utilizar sólo cables de tipo
HO5 RN - F o HO5 V V-F o bien H07 RN-F de 3x1-1,5 mm
sección y con ficha fija.
Es prohibido utilizar adaptadores, tomas múltiples y/o ca-
bles de prolongación.
EL CONSTRUCTOR NO SERA RESPONSABLE DE DAÑOS
CAUSADOS POR LA INOBSERVANCIA DE LAS PRECAU-
CIONES ARRIBA MENCIONADAS.
