Manual de instalación para minidomo analógico
antivandálico TruVision TVI de alta definición
Introducción al producto
Este documento es la guía de instalación para los domos
TruVision TVI de alta definición TVD-2402/TVD-4402,
TVD-2404/TVD-4404 y TVD-2405/TVD-4405. Este documento
describe una instalación estándar.
Contenido del paquete
Cámara con cables de
alimentación y de
salida de vídeo
Plantilla
Llave hexagonal
Troquel de goma de
repuesto
Hay una goma en la caja trasera de la
cámara. Es para utilizar en el futuro.
CD
© 2016 United Technologies Corporation. Reservados todos los derechos.
Interlogix forma parte de UTC Climate, Controls & Security, una unidad de United Technologies Corporation. Reservados todos los derechos.
4 tornillos y 4 sujeciones
para instalación en pared
o en techo
3 tornillos para instalar
la cámara en la caja
posterior
Cable de salida del
monitor
Manual de instalación
•
Hojas de WEEE y para
eliminación de batería

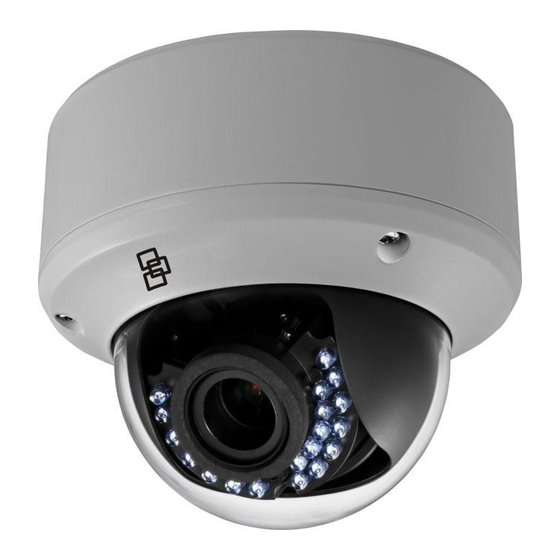

Descripción de la cámara
TVD-2402/TVD4402:
1.
Cúpula minidomo
2.
Burbuja
3.
Óptica
4.
Cable de alimentación
5.
Cable salida de vídeo
CVBS (negro)
TVD-2404/4404 y TVD2405/4405:
1.
Cúpula minidomo
2.
Burbuja
3.
Óptica
4.
Cable de alimentación
5.
Cable salida de vídeo
CVBS (negro)
P/N 1073166-ES • REV A • ISS 06APR16
6.
Cable salida de vídeo TVI
(gris)
7.
Caja trasera
8.
Switch (izquierda = WDR /
derecha = CVBS)
9.
Botón Menú
10. Puerto de salida CVBS
6.
Cable salida de vídeo TVI
(gris)
7.
Caja trasera
8.
Switch (izquierda = WDR /
derecha = CVBS)
9.
Botón Menú
10. Puerto de salida CVBS
Publicidad
Manuales relacionados para Interlogix TruVision TVD-2402
Resumen de contenidos para Interlogix TruVision TVD-2402
- Página 1 10. Puerto de salida CVBS © 2016 United Technologies Corporation. Reservados todos los derechos. P/N 1073166-ES • REV A • ISS 06APR16 Interlogix forma parte de UTC Climate, Controls & Security, una unidad de United Technologies Corporation. Reservados todos los derechos.
- Página 2 Nota: Compruebe los ajustes de salida de la cámara antes de configurar un sistema. La salida de vídeo TVI solo pueden conectarse a una DVR con entrada de señal TVI. La salida CVBS es compatible con un monitor CVBS estándar (o monitor de prueba), un codificador o un DVR.
- Página 3 funcionamiento continuo, el calentador no funcionará hasta que la temperatura interna esté por debajo de -30 °C (-22 °F). Se desactivará posteriormente cuando la temperatura alcance los -10 °C (14 °F). El calentador solo funciona con 24 V CA. Programar Puede programar la cámara cuando se haya instalado el hardware de la misma.
- Página 4 24 V CA: 12 W máx. Peso (neto) 641 g/1,41 lb. (sin caja trasera) Para ver la información de contacto, consulte www.interlogix.com o www.utcfssecurityproducts.eu. 932 g/2,05 lb. (con caja trasera) Dimensiones Ø145,3 x 124,2 mm (Ø 5,72 x 4,89 in) Información relativa a las normativas...
